Eigenschaften

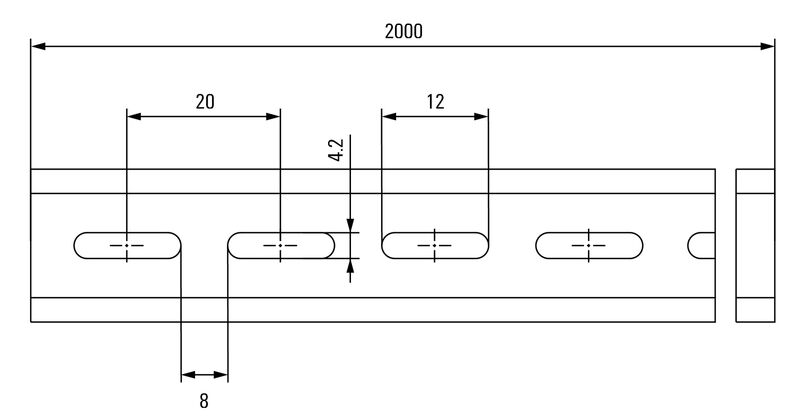

| Ausfuehrung | Tragschiene, Zubehör, Stahl, verzinkt und passiviert, Breite: 2000 mm, Höhe: 15 mm, Tiefe: 5.5 mm, Schlitzbreite: 4.20 mm, Schlitzlänge: 12.20 mm |
| Best.-Nr. | 0117500000 |
| Art | TS 15X5/LL 2M/ST/ZN |
| GTIN (EAN) | 4008190150662 |
| VPE | 2 |
| Tiefe | 5,5 mm |
| Tiefe (inch) | 0,217 inch |
| Höhe | 15 mm |
| Höhe (inch) | 0,591 inch |
| Breite | 2.000 mm |
| Breite (inch) | 78,74 inch |
| Nettogewicht | 140 g |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Bestückungsloch-Durchmesser (D) | 4,2 mm |
| Bohrloch, geschlitzt | Ja |
| Bohrlochabstand, mittig | 20 mm |
| Bohrlochdurchmesser | 4,2 mm |
| Kurzschlussfestigkeit entspricht E-Cu Leiter | 10 mm² |
| Kurzzeitstromfestigkeit pro Sekunde nach IEC 60947-7-2 | 1,2 kA |
| Länge der Tragschiene |
|
| Normen | DIN EN 60715 |
| Oberfläche | verzinkt und passiviert |
| Schlitzabstand | 8 mm |
| Schlitzabstand |
|
| Schlitzbreite | 4,2 mm |
| Schlitzbreite |
|
| Schlitzlänge | 12,2 mm |
| Schlitzlänge |
|
| Stärke | 1 mm |
| Tragschiene vorgestanzt | Ja |
| Werkstoff | Stahl |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_58774) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0117500000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0117500000) |
| Anwenderdokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001285 |
| ETIM 7.0 | EC001285 |
| ETIM 8.0 | EC001285 |
| ETIM 9.0 | EC001285 |
| ECLASS 9.0 | 27-40-06-02 |
| ECLASS 9.1 | 27-40-06-02 |
| ECLASS 10.0 | 27-40-06-02 |
| ECLASS 11.0 | 27-40-06-02 |
| ECLASS 12.0 | 27-40-06-02 |
| ECLASS 13.0 | 27-40-06-02 |
| ECLASS 14.0 | 27-40-06-02 |
| ROHS | Konform |
