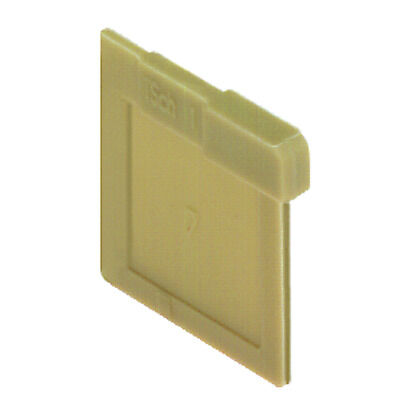

TSCH 1

Trennscheibe (Klemmen), PA 66, beige, Dauergebrauchstemperatur, max.: 100 °C

Art.-Nr. 0319160000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Trennscheibe (Klemmen), PA 66, beige, Dauergebrauchstemperatur, max.: 100 °C
Best.-Nr.	0319160000
Art	TSCH 1
GTIN (EAN)	4008190097219
VPE	100 Stück

Abmessungen und Gewichte

Tiefe	15 mm
Tiefe (inch)	0,591 inch
Höhe	14,5 mm
Höhe (inch)	0,571 inch
Breite	2 mm
Breite (inch)	0,079 inch
Nettogewicht	0,18 g

Temperaturen

Lagertemperatur	-25 °C...55 °C
Dauergebrauchstemperatur, min.	-50 °C
Dauergebrauchstemperatur, max.	100 °C

Umweltanforderungen

RoHS-Konformitätsstatus	Konform ohne Ausnahme
REACH SVHC	No SVHC above 0.1 wt%

Werkstoffdaten

Werkstoff	PA 66
Farbe	beige
Brennbarkeitsklasse nach UL 94	V-2

Systemkennwerte

Ausführung

Abschluss- und Zwischenplatte

weitere technische Daten

Einbauhinweis	Direktmontage
rastbar	Ja

Allgemeines

Einbauhinweis

Direktmontage

Downloads

Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_58987)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.0319160000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0319160000)
Anwenderdokumentation	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC000886
ETIM 7.0	EC000886
ETIM 8.0	EC000886
ETIM 9.0	EC000886
ECLASS 9.0	27-14-11-92
ECLASS 9.1	27-14-11-33
ECLASS 10.0	27-14-11-92
ECLASS 11.0	27-14-11-92
ECLASS 12.0	27-14-11-92
ECLASS 13.0	27-25-03-01
ECLASS 14.0	27-25-03-01

Zulassungen

ROHS

Konform
