Eigenschaften

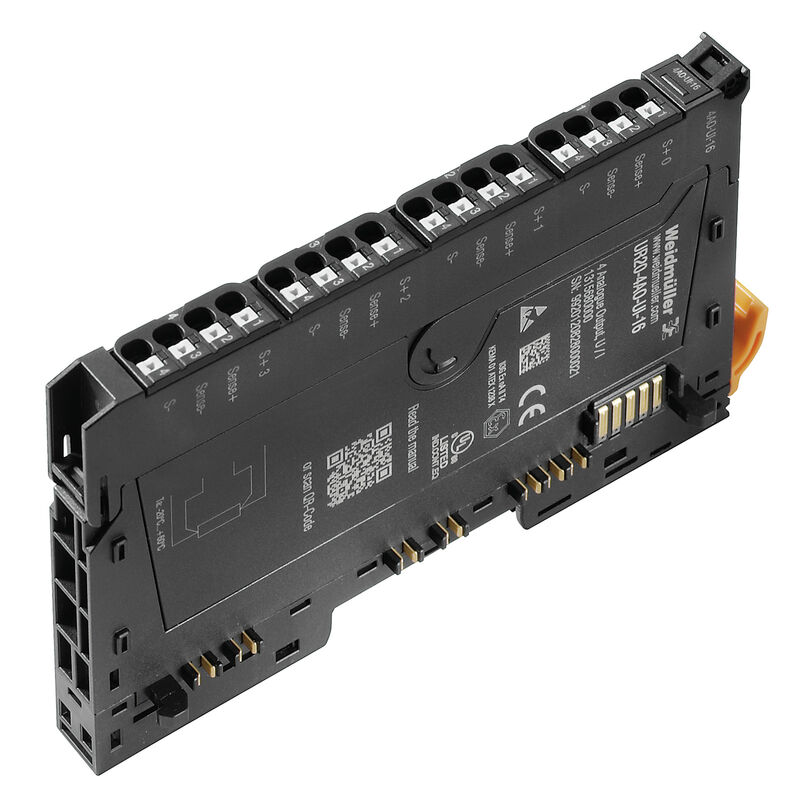

| Ausführung | Remote-IO-Modul, IP20, Analogsignale, Ausgang, 4 Kanal, Strom/Spannung |
| Best.-Nr. | 2453880000 |

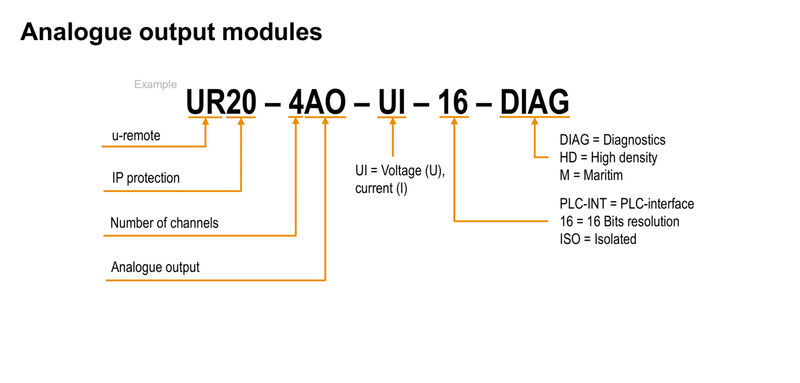

| Typ | UR20-4AO-UI-16-M |
| GTIN (EAN) | 4050118467970 |
| VPE | 1 Stück |
| Tiefe | 76 mm |
| Tiefe (inch) | 2,992 inch |
| Höhe | 120 mm |
| Höhe (inch) | 4,724 inch |
| Breite | 11,5 mm |
| Breite (inch) | 0,453 inch |
| Befestigungsmaß Höhe | 128 mm |
| Nettogewicht | 94 g |
| Lagertemperatur | -40 °C ... +85 °C |
| Betriebstemperatur | -20 °C ... +60 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 82327f13-cd27-455a-ab5b-a62e1996dcf8 |

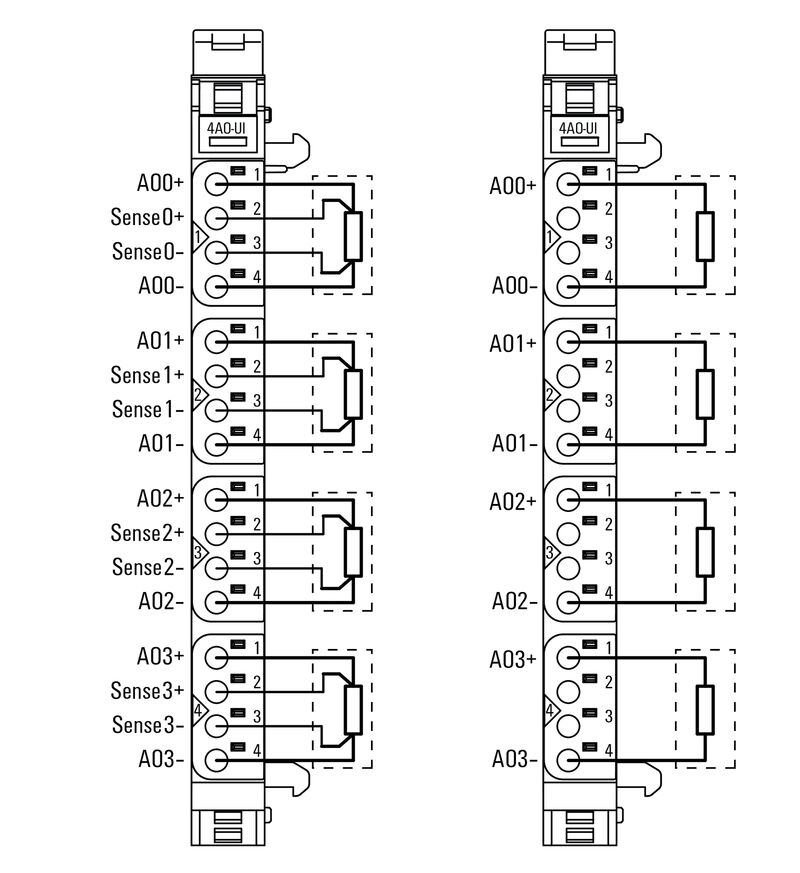

| Aktor-Anschluss |
2-Leiter (automatische Erkennung)
4-Leiter |
| Ansprechzeit | 1 ms / 4 Kanäle |
| Anzahl Analoge Ausgänge | 4 |
| Auflösung | 16 Bit |
| Ausgangsgröße |
Spannung (0…5V,0…10V, 1…5V, 2…10V, ±10V, ±5V)
Strom (0…20mA oder 4…20mA) |
| Einzelkanaldiagnose | Nein |
| Fehlerersatzwerte | Ja |
| Genauigkeit | ±0,1 % FSR max., 0,05 % FSR typ. |
| Kurzschlussfest | Ja |
| Lastwiderstand / Strom | < 600 Ω |
| Lastwiderstand Spannung | > 1 kΩ (bei > 50 °C Umgebungstemperatur, max. Sensorsummenstrom = 25 mA) |
| max. Fehler zwischen T min. und T max. in FSR | 220 % |
| Moduldiagnose | Ja |
| Monotinität | Ja |
| Temperaturkoeffizient | 20 ppm Spannung / 31 ppm Strommessung / °K |
| Typ |
1. U (0…5 V, 0…10 V, 1…5 V, 2…10 V, ±10 V)
2. I (0…20 mA oder 4…20 mA) |
| Wiederholgenauigkeit | < 1 mV eff. |
| Übersprechen zwischen den Kanälen in FSR | 0,001 % |
| Anschlussart | PUSH IN |
| Leiteranschlussquerschnitt, eindrähtig, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. (AWG) | AWG 16 |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,14 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. (AWG) | AWG 26 |
| Leiteranschlussquerschnitt, feindrähtig, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. (AWG) | AWG 16 |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,14 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. (AWG) | AWG 26 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Luftdruck (Betrieb) | ≥ 795 hPa (Höhe ≤ 2000 m) gem. DIN EN 61131-2 |
| Luftdruck (Lagerung) | 1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2 |
| Luftdruck (Transport) | 1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2 |
| Luftfeuchtigkeit (Betrieb) | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
| Luftfeuchtigkeit (Lagerung) | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
| Luftfeuchtigkeit (Transport) | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
| Prüfspannung | 500 V |
| Schock | 15 g über 11 ms, halbe Sinuswelle, gem. IEC 60068-2-27 |
| Tragschiene | TS 35 |
| Verschmutzungsgrad | 2 |
| Vibrationsfestigkeit |
5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm Amplitude gem. IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g Beschleunigung gem. IEC 60068-2-6 |
| Überspannungskategorie | II |
| Stromaufnahme aus IOUT (jeweiligs Power-Segment) | 85 mA |
| Stromaufnahme aus Isys, typ. | 8 mA |
| Versorgungsspannung |
24 V DC +30 %/ -25 %
über den Systembus |
| Feldbusprotokoll |
CANopen
DeviceNet EtherCAT EtherNet/IP Modbus/TCP PROFINET IRT PROFIBUS DP-V1 POWERLINK |
| Galvanische Trennung | DC 500 V zwischen Strompfaden |
| Modulart | Analoges Ausgangsmodul |
| Prozessdaten | 8 Byte |
| Schnittstelle | u-remote Systembus |
| Übertragungsrate Systembus, max. | 48 Mbit |
| Zulassung / Zertifikat / Konformitätsdokument |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738)
[Compass safe distance certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49584) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262425) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281435) [Lloyds Register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49585) [DNV/GL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [ABS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52871) [RINA certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52872) [Bureau Veritas - Type Approval Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_90817) [PRS (Polish Register of Shipping)](https://mdcop.weidmueller.com/mediadelivery/asset/900_102756) [NIPPON KAIJI KYOKAI Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_103119) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) |
| Engineering-Daten |
[Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205478) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2453880000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2453880000) |
| Produktänderungsmitteilung | [Release-Notes - Firmware](https://mdcop.weidmueller.com/mediadelivery/asset/900_49695) |
| Software |
[Firmware -- Archive firmware UR20-4AO-UI](https://mdcop.weidmueller.com/mediadelivery/asset/900_35804)
[Firmware -- Current firmware UR20-4AO-UI](https://mdcop.weidmueller.com/mediadelivery/asset/900_49415) |
| Anwenderdokumentation |
[MAN_U-REMOTE_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496)
[MAN_U-REMOTE_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| ETIM 9.0 | EC001596 |
| ECLASS 9.0 | 27-24-26-01 |
| ECLASS 9.1 | 27-24-26-01 |
| ECLASS 10.0 | 27-24-26-01 |
| ECLASS 11.0 | 27-24-26-01 |
| ECLASS 12.0 | 27-24-26-01 |
| ECLASS 13.0 | 27-24-26-01 |
| Zulassungen |                 |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cULus) | E141197 |
| Zertifikat-Nr. (cULusEX) | E223527 |
