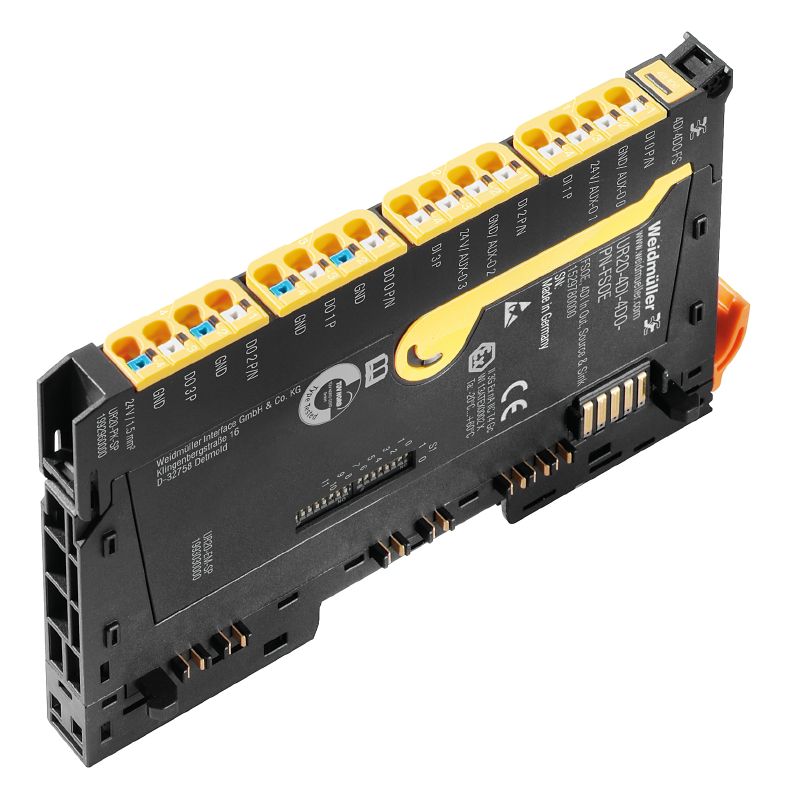

UR20-4DI-4DO-PN-FSOE-V2 — Produktbild

UR20-4DI-4DO-PN-FSOE-V2 — Blockschaltbild

UR20-4DI-4DO-PN-FSOE-V2 — Anschlussbild

UR20-4DI-4DO-PN-FSOE-V2 — Begriffserklärung

Datenblatt herunterladen

UR20-4DI-4DO-PN-FSOE-V2

Remote-IO-Modul, IP20, Safety, Digitalsignale, 4 Kanal

Art.-Nr. 2464580000

Eigenschaften

Allgemeine Bestelldaten

Ausführung	Remote-IO-Modul, IP20, Safety, Digitalsignale, 4 Kanal
Best.-Nr.	2464580000
Typ	UR20-4DI-4DO-PN-FSOE-V2
GTIN (EAN)	4050118479287
VPE	1 Stück

Abmessungen und Gewichte

Tiefe	76 mm
Tiefe (inch)	2,992 inch
Höhe	120 mm
Höhe (inch)	4,724 inch
Breite	11,5 mm
Breite (inch)	0,453 inch
Befestigungsmaß Höhe	128 mm
Nettogewicht	90,2 g

Lagertemperatur	-40 °C ... +85 °C
Betriebstemperatur	-20 °C ... +60 °C

Umweltanforderungen

REACH SVHC	Lead 7439-92-1
SCIP	82327f13-cd27-455a-ab5b-a62e1996dcf8

Digitale Eingänge

Anzahl	4
Anzahl Digitale Eingänge	4
Eingangsfilter	konfigurierbar
Eingangsspannung High	> 11 V
Eingangsspannung Low	< 5 V
Eingangstyp	Typ 1 gem. IEC 61131-2 Typ 3 gem. IEC 61131-2
Einzelkanaldiagnose	Ja
Kurzschlussfest	Ja
Moduldiagnose	Ja
Sensor-Versorgung	Ja
Verpolungsschutz	Ja

Digitale Ausgänge

Aktor-Anschluss	2-Leiter
Ansprechzeit der Schutzschaltung (Strombegrenzung)	< 100μs
Anzahl	4
Anzahl Digitale Ausgänge	4
Ausgangsstrom pro Kanal, max.	0,5 A
Ausgangsstrom pro Modul, max.	2 A
Einzelkanaldiagnose	Ja
Kurzschlussfest	Ja
Moduldiagnose	Ja
Rückwirkungsfrei	Nein

Anschlussart	PUSH IN
Anzahl	4
Leiteranschlussquerschnitt, eindrähtig, max.	1,5 mm²
Leiteranschlussquerschnitt, eindrähtig, max. (AWG)	AWG 16
Leiteranschlussquerschnitt, eindrähtig, min.	0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, min. (AWG)	AWG 26
Leiteranschlussquerschnitt, feindrähtig, max.	1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max. (AWG)	AWG 16
Leiteranschlussquerschnitt, feindrähtig, min.	0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, min. (AWG)	AWG 26

Allgemeine Daten

Brennbarkeitsklasse nach UL 94	V-0
Luftdruck (Betrieb)	≥ 795 hPa (Höhe ≤ 2000 m) gem. DIN EN 61131-2
Luftdruck (Lagerung)	1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2
Luftdruck (Transport)	1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2
Luftfeuchtigkeit (Betrieb)	10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
Luftfeuchtigkeit (Lagerung)	10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
Luftfeuchtigkeit (Transport)	10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
Prüfspannung	500 V
Schock	15 g über 11 ms, halbe Sinuswelle, gem. IEC 60068-2-27
Tragschiene	TS 35
Verschmutzungsgrad	2
Vibrationsfestigkeit	5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm Amplitude gem. IEC 60068-2-6 8,4 Hz ≤ f ≤ 150 Hz: 1 g Beschleunigung gem. IEC 60068-2-6
Überspannungskategorie	II

Stromaufnahme aus I_OUT (jeweiligs Power-Segment)	30 mA
Stromaufnahme aus I_sys, typ.	8 mA
Verpolungsschutz	Ja
Versorgungsspannung	24 V DC +20 %/ -15 % über den Systembus

Sicherheitskennwerte gem. EN 61508

Anteil sicherheitsgerichteter Ausfälle (SFF)	98 %
Erreichbares Sicherheitsniveau Ausgänge	SIL 3
Erreichbares Sicherheitsniveau Eingänge	Einkanalige Beschaltung 1oo1: SIL 2
HFT (Hardware-Fehlertoleranz) Ausgänge	1
HFT (Hardware-Fehlertoleranz) Eingänge	Einkanalige Beschaltung 1oo1: 0 Zweikanalige Beschaltung 1oo2: 1
PFD (Ausfallwahrscheinlichkeit pro Anforderung) Ausgänge	1,85*10⁻⁵
PFD (Ausfallwahrscheinlichkeit pro Anforderung) Eingänge	Einkanalige Beschaltung 1oo1: 8,7710⁻⁴ Zweikanalige Beschaltung 1oo2: 1,8510⁻⁵
PFH (Ausfallwahrscheinlichkeit je Stunde in 1/h) Ausgänge	2,17*10⁻¹⁰
PFH (Ausfallwahrscheinlichkeit je Stunde in 1/h) Eingänge	Einkanalige Beschaltung 1oo1: 10⁻⁸ Zweikanalige Beschaltung 1oo2: 2,17*10⁻¹⁰

Sicherheitskennwerte gem. EN 62061

Erreichbares Sicherheitsniveau Ausgänge	SILCL 3 (IEC 62061)
Erreichbares Sicherheitsniveau Eingänge	Einkanalige Beschaltung 1oo1: SILCL 2 Zweikanalige Beschaltung 1oo2: SILCL 3
Fehlerreaktionszeit	Einkanalige Beschaltung 1oo1: 5 s
PFH (Ausfallwahrscheinlichkeit je Stunde in 1/h) Ausgänge	5,56*10⁻⁹
PFH (Ausfallwahrscheinlichkeit je Stunde in 1/h) Eingänge	Einkanalige Beschaltung 1oo1: 10⁻⁸ Zweikanalige Beschaltung 1oo2: 2,94*10⁻⁹

Sicherheitskennwerte gem. EN ISO 13849

Diagnosedeckungsgrad (DC) Eingänge	Einkanalige Beschaltung 1oo1: 90% Zweikanalige Beschaltung 1oo2: 99%
Erreichbares Sicherheitsniveau Ausgänge	Ple, Kategorie 4
Erreichbares Sicherheitsniveau Eingänge	PLd, Kategorie 2 (DIN EN ISO 13849-1) / Architektur 1oo1 (1 Kanal) Ple, Kategorie 4 (DIN EN ISO 13849-1) / Architektur 1oo2 (2 Kanäle)
MTTF	100 a

Feldbusprotokoll	EtherCAT
Galvanische Trennung	DC 500 V zwischen Strompfaden
Modulart	Sicheres Ein- und Ausgangsmodul
mögliche Leitertechnik	2 Leiter 4 Leiter
Schnittstelle	u-remote Systembus
Übertragungsrate Systembus, max.	48 Mbit

Zulassung / Zertifikat / Konformitätsdokument	[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738) [TÜV_certificate_Safety-IO-module.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35741) [DNV/GL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262437) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281443)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_50353) [Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2464580000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2464580000)
Produktänderungsmitteilung	[Release-Notes - Firmware](https://mdcop.weidmueller.com/mediadelivery/asset/900_49695)
Software	[Firmware -- Archive firmware UR20-4DI-4DO-PN-FSOE-V2](https://mdcop.weidmueller.com/mediadelivery/asset/900_49407) [Firmware -- Current firmware UR20-4DI-4DO-PN-FSOE-V2](https://mdcop.weidmueller.com/mediadelivery/asset/900_58359)
Anwenderdokumentation	[MAN_U-REMOTE_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496) [MAN_U-REMOTE_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) [MAN_U-REMOTE_FS_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49498) [MAN_U-REMOTE_FS_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49499)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC001599
ETIM 7.0	EC001599
ETIM 8.0	EC001599
ETIM 9.0	EC001599
ECLASS 9.0	27-24-26-05
ECLASS 9.1	27-24-26-05
ECLASS 10.0	27-24-26-05
ECLASS 11.0	27-24-26-05
ECLASS 12.0	27-24-26-05
ECLASS 13.0	27-24-26-05

Zulassungen	![ABS](/picture/ABS.gif) ![BURVER](/picture/BURVER.gif) ![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![CULUSEX](/picture/CULUSEX.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![DETNORVER](/picture/DETNORVER.gif) ![FUSAFETY](/picture/FUSAFETY.gif) ![IECEXULD](/picture/IECEXULD.gif) ![LLOYDSREG](/picture/LLOYDSREG.gif) ![RINA](/picture/RINA.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cULus)	E141197
Zertifikat-Nr. (cULusEX)	E223527
