Eigenschaften
| Ausführung | Remote-IO-Modul, IP20, Safety, Digitalsignale, 4 Kanal |
| Best.-Nr. | 2464570000 |

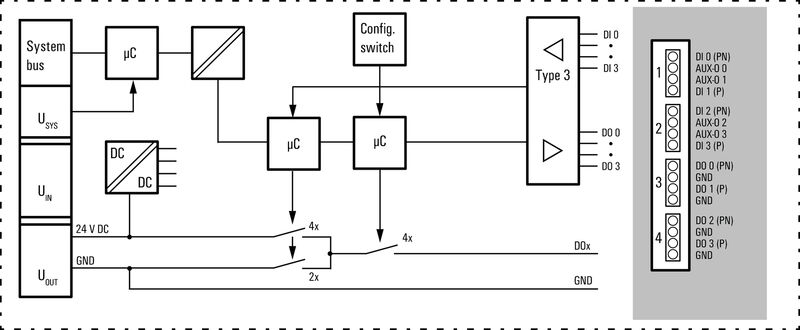

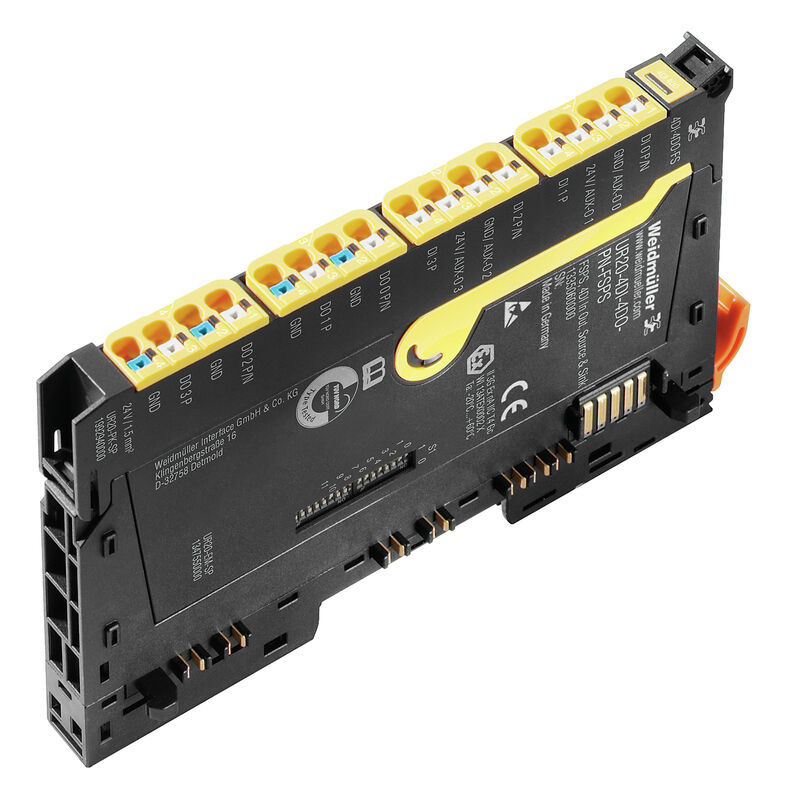

| Typ | UR20-4DI-4DO-PN-FSPS-V2 |
| GTIN (EAN) | 4050118479270 |
| VPE | 1 Stück |
| Tiefe | 76 mm |
| Tiefe (inch) | 2,992 inch |
| Höhe | 120 mm |
| Höhe (inch) | 4,724 inch |
| Breite | 11,5 mm |
| Breite (inch) | 0,453 inch |
| Befestigungsmaß Höhe | 128 mm |
| Nettogewicht | 89,7 g |
| Lagertemperatur | -40 °C ... +85 °C |
| Betriebstemperatur | -20 °C ... +60 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 82327f13-cd27-455a-ab5b-a62e1996dcf8 |
| Anzahl | 4 |
| Anzahl Digitale Eingänge | 4 |
| Eingangsfilter | konfigurierbar |
| Eingangsspannung High | > 11 V |
| Eingangsspannung Low | < 5 V |
| Eingangstyp |
Typ 1 gem. IEC 61131-2
Typ 3 gem. IEC 61131-2 |
| Einzelkanaldiagnose | Ja |
| Kurzschlussfest | Ja |
| Moduldiagnose | Ja |
| Sensor-Versorgung | Ja |
| Verpolungsschutz | Ja |
| Aktor-Anschluss | 2-Leiter |
| Ansprechzeit der Schutzschaltung (Strombegrenzung) | < 100μs |
| Anzahl | 4 |
| Anzahl Digitale Ausgänge | 4 |
| Ausgangsstrom pro Kanal, max. | 0,5 A |
| Ausgangsstrom pro Modul, max. | 2 A |
| Einzelkanaldiagnose | Ja |
| Kurzschlussfest | Ja |
| Moduldiagnose | Ja |
| Rückwirkungsfrei | Nein |
| Anschlussart | PUSH IN |
| Anzahl | 4 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. (AWG) | AWG 16 |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,14 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. (AWG) | AWG 26 |
| Leiteranschlussquerschnitt, feindrähtig, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. (AWG) | AWG 16 |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,14 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. (AWG) | AWG 26 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Luftdruck (Betrieb) | ≥ 795 hPa (Höhe ≤ 2000 m) gem. DIN EN 61131-2 |
| Luftdruck (Lagerung) | 1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2 |
| Luftdruck (Transport) | 1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2 |
| Luftfeuchtigkeit (Betrieb) | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
| Luftfeuchtigkeit (Lagerung) | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
| Luftfeuchtigkeit (Transport) | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
| Prüfspannung | 500 V |
| Schock | 15 g über 11 ms, halbe Sinuswelle, gem. IEC 60068-2-27 |
| Tragschiene | TS 35 |
| Verschmutzungsgrad | 2 |
| Vibrationsfestigkeit |
5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm Amplitude gem. IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g Beschleunigung gem. IEC 60068-2-6 |
| Überspannungskategorie | II |
| Stromaufnahme aus IOUT (jeweiligs Power-Segment) | 30 mA |
| Stromaufnahme aus Isys, typ. | 8 mA |
| Verpolungsschutz | Ja |
| Versorgungsspannung |
24 V DC +20 %/ -15 %
über den Systembus |
| Anteil sicherheitsgerichteter Ausfälle (SFF) | 98 % |
| Erreichbares Sicherheitsniveau Ausgänge | SIL 3 |
| Erreichbares Sicherheitsniveau Eingänge | SIL 3 |
| HFT (Hardware-Fehlertoleranz) Ausgänge | 1 |
| HFT (Hardware-Fehlertoleranz) Eingänge |
Einkanalige Beschaltung 1oo1: 0
Zweikanalige Beschaltung 1oo2: 1 |
| PFD (Ausfallwahrscheinlichkeit pro Anforderung) Ausgänge | 1,85*10⁻⁵ |
| PFD (Ausfallwahrscheinlichkeit pro Anforderung) Eingänge |
Einkanalige Beschaltung 1oo1: 8,77*10⁻⁴
Zweikanalige Beschaltung 1oo2: 1,85*10⁻⁵ |
| PFH (Ausfallwahrscheinlichkeit je Stunde in 1/h) Ausgänge | 2,17*10⁻¹⁰ |
| PFH (Ausfallwahrscheinlichkeit je Stunde in 1/h) Eingänge |
Einkanalige Beschaltung 1oo1: 10⁻⁸
Zweikanalige Beschaltung 1oo2: 2,17*10⁻¹⁰ |
| Erreichbares Sicherheitsniveau Ausgänge | SILCL 3 (IEC 62061) |
| Erreichbares Sicherheitsniveau Eingänge |
Einkanalige Beschaltung 1oo1: SILCL 2
Zweikanalige Beschaltung 1oo2: SILCL 3 |
| Fehlerreaktionszeit | Einkanalige Beschaltung 1oo1: 5 s |
| PFH (Ausfallwahrscheinlichkeit je Stunde in 1/h) Ausgänge | 5,56*10⁻⁹ |
| PFH (Ausfallwahrscheinlichkeit je Stunde in 1/h) Eingänge |
Einkanalige Beschaltung 1oo1: 10⁻⁸
Zweikanalige Beschaltung 1oo2: 2,94*10⁻⁹ |
| Diagnosedeckungsgrad (DC) Eingänge |
Einkanalige Beschaltung 1oo1: 90%
Zweikanalige Beschaltung 1oo2: 99% |
| Erreichbares Sicherheitsniveau Ausgänge | Ple, Kategorie 4 |
| Erreichbares Sicherheitsniveau Eingänge |
PLd, Kategorie 2 (DIN EN ISO 13849-1) / Architektur 1oo1 (1 Kanal)
Ple, Kategorie 4 (DIN EN ISO 13849-1) / Architektur 1oo2 (2 Kanäle) |
| MTTF | 100 a |
| Feldbusprotokoll |
PROFINET IRT
PROFIBUS DP-V1 |
| Galvanische Trennung | DC 500 V zwischen Strompfaden |
| Modulart | Sicheres Ein- und Ausgangsmodul |
| mögliche Leitertechnik |
2 Leiter
4 Leiter |
| Schnittstelle | u-remote Systembus |
| Übertragungsrate Systembus, max. | 48 Mbit |
| Zulassung / Zertifikat / Konformitätsdokument |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738)
[TÜV_certificate_Safety-IO-module.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35741) [Lloyds Register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49585) [DNV/GL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [RINA certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52872) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262437) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281443) |
| Engineering-Daten |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_50352)
[Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2464570000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2464570000) |
| Produktänderungsmitteilung | [Release-Notes - Firmware](https://mdcop.weidmueller.com/mediadelivery/asset/900_49695) |
| Software |
[Firmware -- Archive firmware UR20-4DI-4DO-PN-FSPS-V2](https://mdcop.weidmueller.com/mediadelivery/asset/900_49422)
[Firmware -- Current firmware UR20-4DI-4DO-PN-FSPS-V2](https://mdcop.weidmueller.com/mediadelivery/asset/900_58358) [Runtime Software -- CPD-Tool_(PROFIsafe_parameter-checksum-generator)](https://mdcop.weidmueller.com/mediadelivery/asset/900_88763) [Library and function block -- SISTEMA library 2.0](https://mdcop.weidmueller.com/mediadelivery/asset/900_89074) |
| Anwenderdokumentation |
[MAN_U-REMOTE_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496)
[MAN_U-REMOTE_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) [MAN_U-REMOTE_FS_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49498) [MAN_U-REMOTE_FS_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49499) [Application notes - PROFISAFE Siemens PLC STEP7 V5.5 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_89198) [Application notes - PROFISAFE Siemens PLC TIA-Portal EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_89199) [Quick start guide -- Getting started with PROFINET applications](https://mdcop.weidmueller.com/mediadelivery/asset/900_290360) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 9.0 | EC001599 |
| ECLASS 9.0 | 27-24-26-05 |
| ECLASS 9.1 | 27-24-26-05 |
| ECLASS 10.0 | 27-24-26-05 |
| ECLASS 11.0 | 27-24-26-05 |
| ECLASS 12.0 | 27-24-26-05 |
| ECLASS 13.0 | 27-24-26-05 |
| Zulassungen |               |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cULus) | E141197 |
| Zertifikat-Nr. (cULusEX) | E223527 |
