Eigenschaften

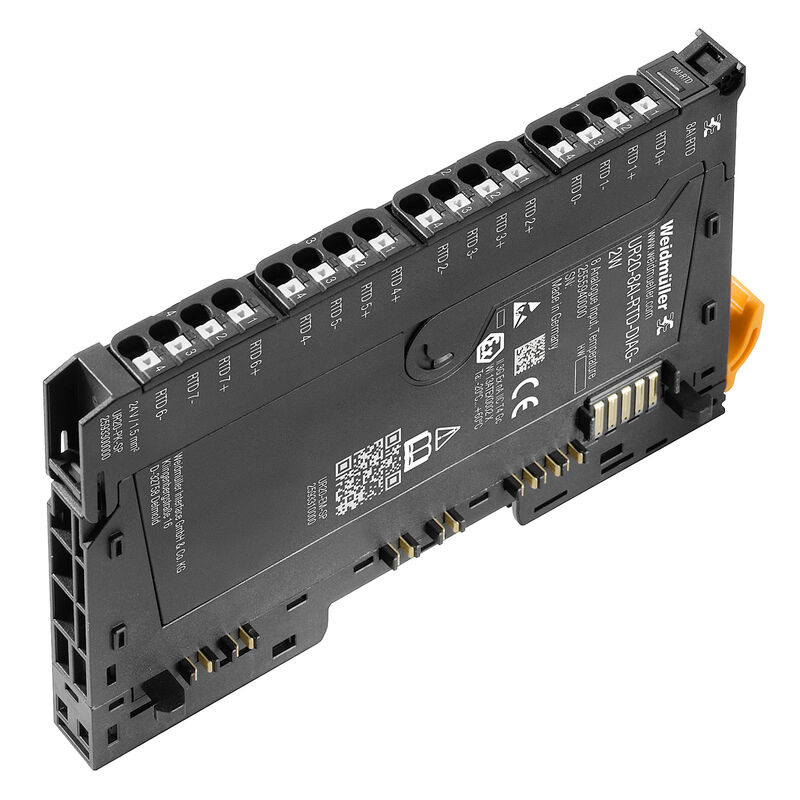

| Ausführung | Remote-IO-Modul, IP20, Analogsignale, Temperatur, RTD |
| Best.-Nr. | 2555940000 |

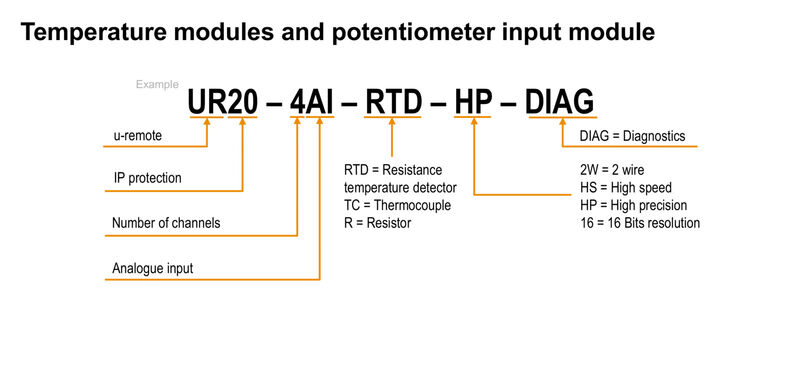

| Typ | UR20-8AI-RTD-DIAG-2W |
| GTIN (EAN) | 4050118566062 |
| VPE | 1 Stück |
| Tiefe | 76 mm |
| Tiefe (inch) | 2,992 inch |
| Höhe | 120 mm |
| Höhe (inch) | 4,724 inch |
| Breite | 11,5 mm |
| Breite (inch) | 0,453 inch |
| Befestigungsmaß Höhe | 128 mm |
| Nettogewicht | 91 g |
| Lagertemperatur | -40 °C ... +85 °C |
| Betriebstemperatur | -20 °C ... +60 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 82327f13-cd27-455a-ab5b-a62e1996dcf8 |
| Anzahl Analoge Eingänge | 8 |
| Auflösung | 16 Bit |
| Einzelkanaldiagnose | Ja |
| Genauigkeit | 0,2 % FSR / 0,3 % FSR für Ni-Sensoren / 0,6 % FSR für Cu10 |
| Moduldiagnose | Ja |

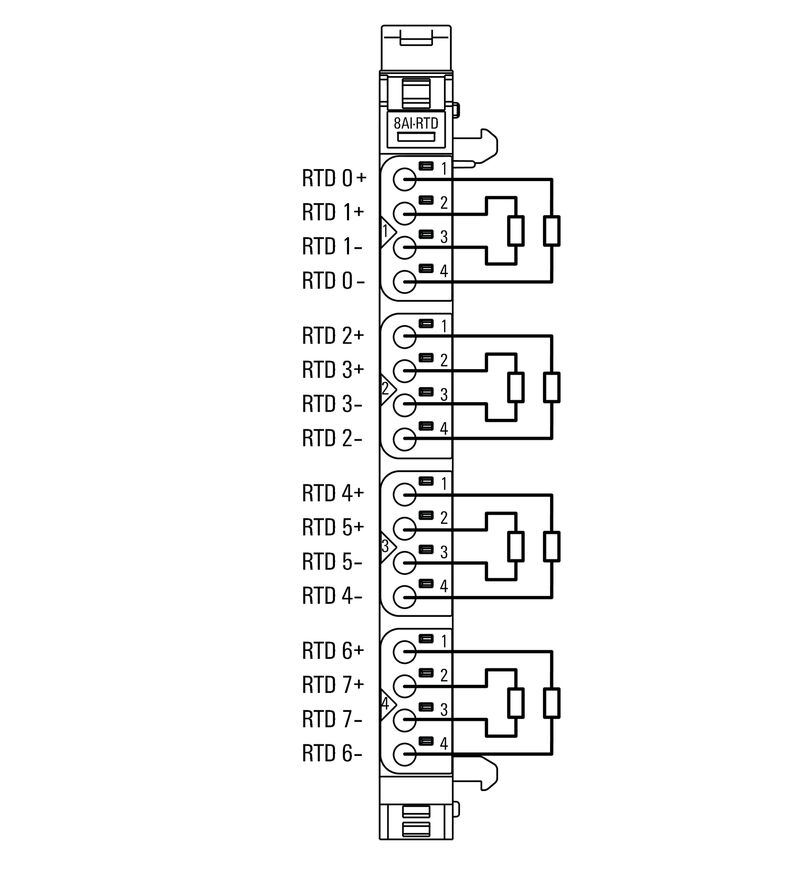

| Sensor-Anschluss | 2-Leiter |
| Temperaturkoeffizient | ≤ 50 ppm/K |
| Temperaturmesswert, max. | 850 °C |
| Temperaturmesswert, min. | -200 °C |
| Typ | Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni 200, Ni500, Ni1000, Cu10, 40Ω, 80Ω, 150Ω, 300Ω, 500Ω,1kΩ, 2kΩ,4kΩ |
| Verpolungsschutz | Ja |
| Wandlungszeit | 80 ms |
| Anschlussart | PUSH IN |
| Leiteranschlussquerschnitt, eindrähtig, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. (AWG) | AWG 16 |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,14 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. (AWG) | AWG 26 |
| Leiteranschlussquerschnitt, feindrähtig, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. (AWG) | AWG 16 |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,14 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. (AWG) | AWG 26 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Luftdruck (Betrieb) | ≥ 795 hPa (Höhe ≤ 2000 m) gem. DIN EN 61131-2 |
| Luftdruck (Lagerung) | 1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2 |
| Luftdruck (Transport) | 1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2 |
| Luftfeuchtigkeit (Betrieb) | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
| Luftfeuchtigkeit (Lagerung) | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
| Luftfeuchtigkeit (Transport) | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
| Prüfspannung | 500 V |
| Schock | 15 g über 11 ms, halbe Sinuswelle, gem. IEC 60068-2-27 |
| Tragschiene | TS 35 |
| Verschmutzungsgrad | 2 |
| Vibrationsfestigkeit |
5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm Amplitude gem. IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g Beschleunigung gem. IEC 60068-2-6 |
| Überspannungskategorie | II |
| Stromaufnahme aus IIN (jeweiliges Power-Segment) | < 20 mA |
| Stromaufnahme aus Isys, typ. | 8 mA |
| Verpolungsschutz | Ja |
| Versorgungsspannung |
24 V DC +20 %/ -15 %
über den Systembus |
| Feldbusprotokoll |
PROFINET IRT
PROFINET RT CC-Link IE TSN PROFIBUS DP-V1 EtherCAT Modbus/TCP EtherNet/IP CANopen DeviceNet POWERLINK CC-Link |
| Galvanische Trennung | DC 500 V zwischen Strompfaden |
| Modulart | Temperaturmodul |
| Schnittstelle | u-remote Systembus |
| Übertragungsrate Systembus, max. | 48 Mbit |
| Zulassung / Zertifikat / Konformitätsdokument |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738)
[Lloyds Register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49585) [DNV/GL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [RINA certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52872) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262439) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281445) |
| Engineering-Daten |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66375)
[Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2555940000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2555940000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2555940000&norm=0) |
| Anwenderdokumentation |
[MAN_U-REMOTE_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496)
[MAN_U-REMOTE_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| ETIM 9.0 | EC001596 |
| ECLASS 9.0 | 27-24-26-01 |
| ECLASS 9.1 | 27-24-26-01 |
| ECLASS 10.0 | 27-24-26-01 |
| ECLASS 11.0 | 27-24-26-01 |
| ECLASS 12.0 | 27-24-26-01 |
| ECLASS 13.0 | 27-24-26-01 |
| Zulassungen |               |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cULus) | E141197 |
| Zertifikat-Nr. (cULusEX) | E223527 |
