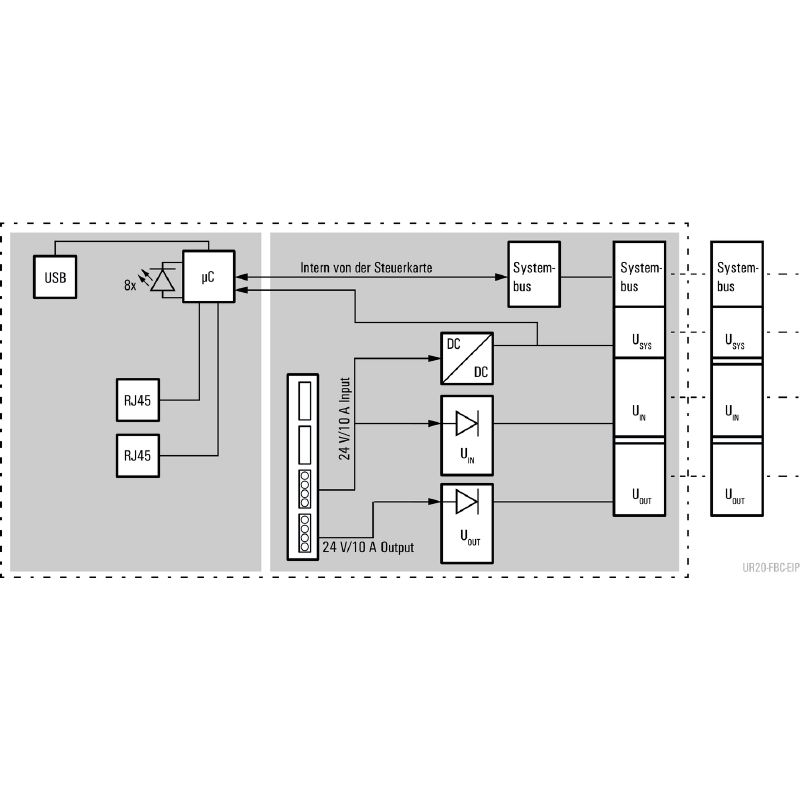

UR20-FBC-EIP — Blockschaltbild

UR20-FBC-EIP — Anschlussbild

UR20-FBC-EIP — Begriffserklärung

Datenblatt herunterladen Verwandte Artikel

UR20-FBC-EIP

Remote-IO-Feldbus-Koppler, IP20, Ethernet, EtherNet/IP

Art.-Nr. 1334920000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Remote-IO-Feldbus-Koppler, IP20, Ethernet, EtherNet/IP
Best.-Nr.	1334920000
Art	UR20-FBC-EIP
GTIN (EAN)	4050118138160
VPE	1 Stück

Abmessungen und Gewichte

Tiefe	76 mm
Tiefe (inch)	2,992 inch
Höhe	120 mm
Höhe (inch)	4,724 inch
Breite	52 mm
Breite (inch)	2,047 inch
Befestigungsmaß Höhe	128 mm
Nettogewicht	223 g

Lagertemperatur	-40 °C ... +85 °C
Betriebstemperatur	-20 °C ... +60 °C

Umweltanforderungen

RoHS-Konformitätsstatus	Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)	7a, 7cI
REACH SVHC	Lead 7439-92-1 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1
SCIP	98e19a7e-033b-4e68-93e3-c47b30de875e

Anschlussart	PUSH IN
Leiteranschlussquerschnitt, eindrähtig, max.	1,5 mm²
Leiteranschlussquerschnitt, eindrähtig, max. (AWG)	AWG 16
Leiteranschlussquerschnitt, eindrähtig, min.	0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, min. (AWG)	AWG 26
Leiteranschlussquerschnitt, feindrähtig, max.	1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max. (AWG)	AWG 16
Leiteranschlussquerschnitt, feindrähtig, min.	0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, min. (AWG)	AWG 26

Allgemeine Daten

Brennbarkeitsklasse nach UL 94	V-0
Luftdruck (Betrieb)	≥ 795 hPa (Höhe ≤ 2000 m) gem. DIN EN 61131-2
Luftdruck (Lagerung)	1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2
Luftdruck (Transport)	1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2
Luftfeuchtigkeit (Betrieb)	10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
Luftfeuchtigkeit (Lagerung)	10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
Luftfeuchtigkeit (Transport)	10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
Prüfspannung	500 V
Schock	15 g über 11 ms, halbe Sinuswelle, gem. IEC 60068-2-27
Tragschiene	TS 35
Verschmutzungsgrad	2
Vibrationsfestigkeit	5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm Amplitude gem. IEC 60068-2-6 8,4 Hz ≤ f ≤ 150 Hz: 1 g Beschleunigung gem. IEC 60068-2-6
Überspannungskategorie	II

Einspeisestrom für I_IN (Eingangsstrompfad)	min.: 10.000 mA nominal: 10.000 mA max.: 10.000 mA
Einspeisestrom für I_IN (Eingangsstrompfad) , max.	10 A
Einspeisestrom für I_OUT (Ausgangsstrompfad)	min.: 10.000 mA nominal: 10.000 mA max.: 10.000 mA
Einspeisestrom für I_OUT (Ausgangsstrompfad) , max.	10 A
Einspeisestrom für System, max.	4 A
Stromaufnahme aus I_sys, typ.	112 mA
Versorgungsspannung	24 V DC +20 %/ -15 % über den Systembus
Versorgungsspannung für Ausgänge	24 V DC +20 %/ -15 %
Versorgungsspannung für System und Eingänge	24 V DC +20 %/ -15 %

Anschluss	2x RJ45-Steckverbinder
Diagnosedaten	3.008 Byte
Feldbusprotokoll	EtherNet/IP
Konfigurationsschnittstelle	Micro USB 2.0
max. Anzahl an Modulen	64
Modulart	Buskoppler
Parameterdaten	4 kByte
Prozessdaten	988 Byte
Schnittstelle	u-remote Systembus
Übertragungsrate Feldbus, max.	100 Mbit/s
Übertragungsrate Systembus, max.	48 Mbit/s

Wichtiger Hinweis

Produkthinweis

The matching end brackets are included with the coupler.
