Eigenschaften

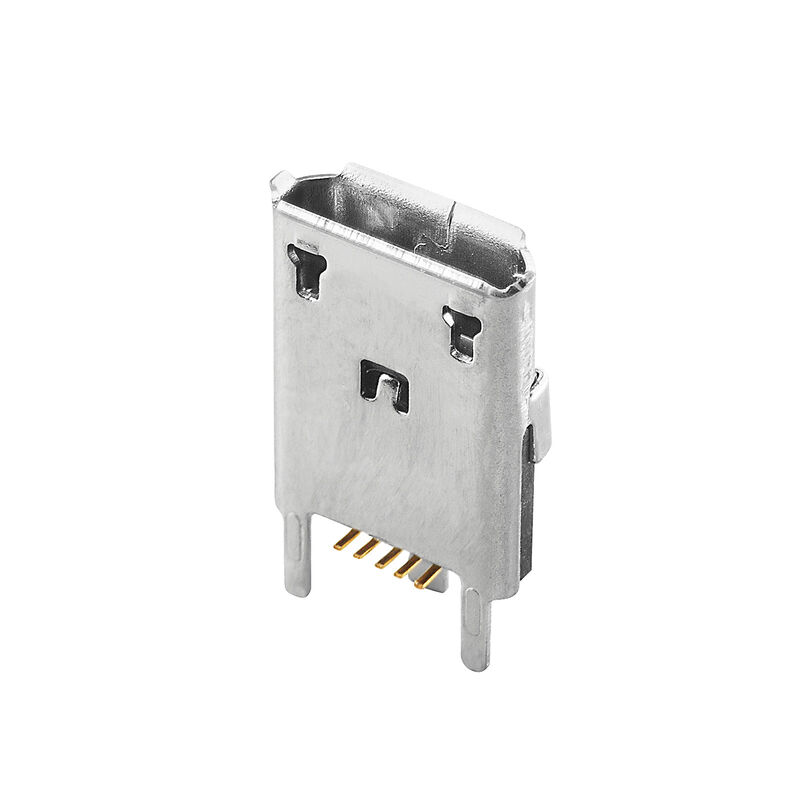

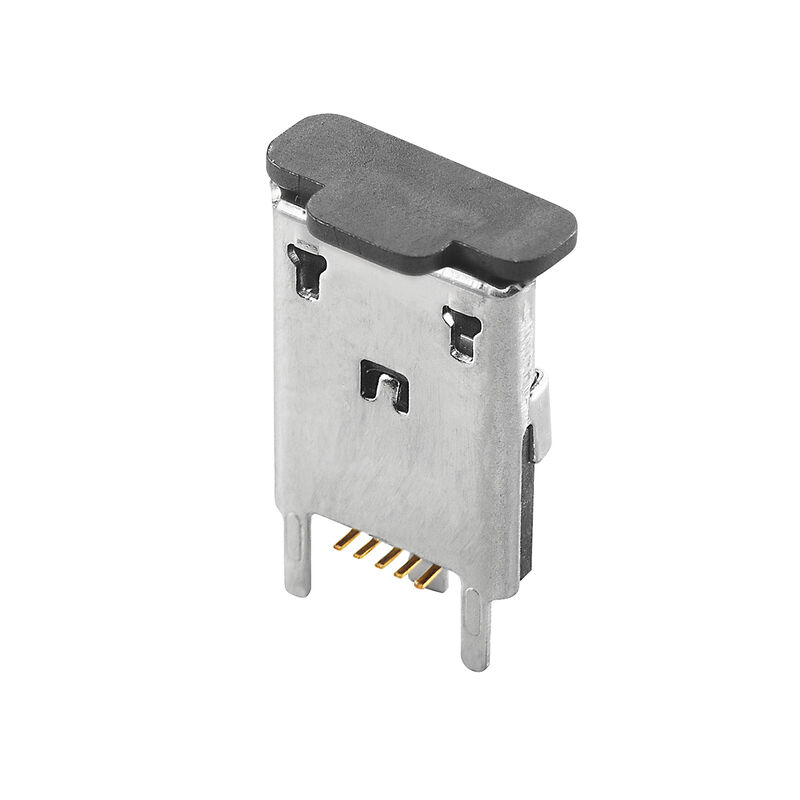

| Ausfuehrung | OMINMATE Data – USB-Buchse, Leiterplattensteckverbinder, USB 2.0, USB Buchsen, Typ B, 480 MBit/s, SMD-Lötanschluss, 180°, Steckzyklen: ≥ 10000, Raster in mm (P): 0.65, Polzahl: 5, LCP, ≤ 1 µ" Au , Tape |
| Best.-Nr. | 2762070000 |
| Art | USB-MIC2.0B S1V 1N1 RL BK |
| GTIN (EAN) | 4064675035299 |
| VPE | 2.000 Stück |
| Verpackung | Tape |

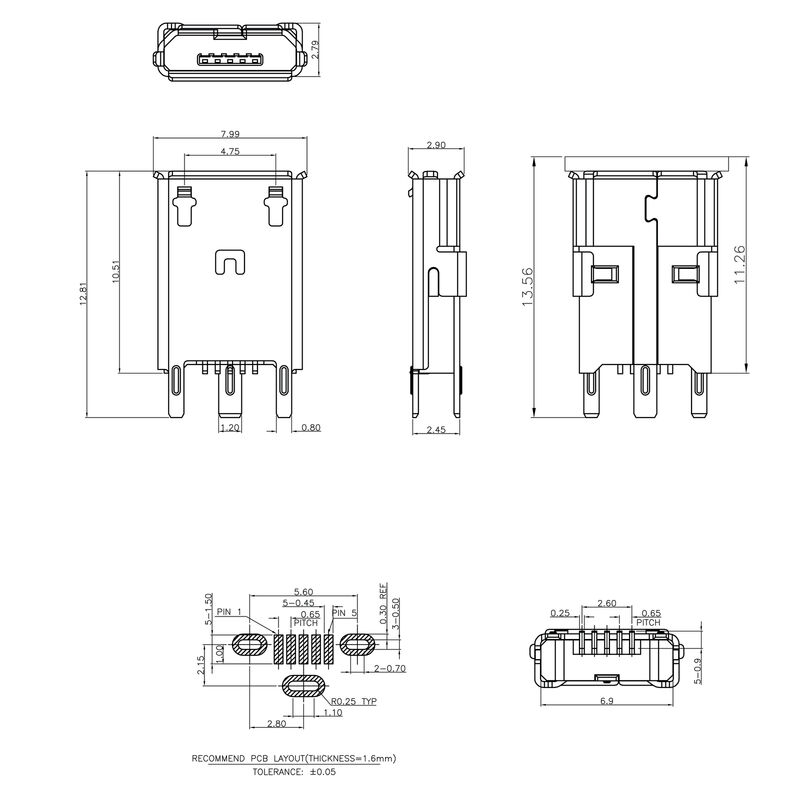

| Tiefe | 2,9 mm |
| Tiefe (inch) | 0,114 inch |
| Höhe | 10,51 mm |
| Höhe (inch) | 0,414 inch |
| Breite | 7,99 mm |
| Breite (inch) | 0,315 inch |
| Nettogewicht | 0,299 g |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Abgangswinkel | 180° |
| Anschlussart | Buchse |
| LED | Nein |
| Leistungs-Kategorie | 480 MBit/s |
| Lötstift-Abmessungen | oktogonal |
| Lötstiftlänge (l) | 0 mm |
| Lötstiftposition-Toleranz | ± 0,1 mm |
| Lötverfahren |
Reflow-Löten
Handlöten |
| Montage auf der Leiterplatte | SMD-Lötanschluss |
| Polzahl | 5 |
| Produktfamilie | OMINMATE Data – USB-Buchse |
| Raster in mm (P) | 0,65 mm |
| Raster in Zoll (P) | 0,026 " |
| Schirmmaterial | Edelstahl |
| Schirmoberfläche | vernickelt |
| Schirmung | Ja |
| Schutzart | IP20 |
| Steckkraft/Pol, max. | 35 N |
| Steckzyklen | ≥ 10000 |
| Ziehkraft/Pol, min. | 10 N |
| Übertragungsrate | 480 MBit/s |
| Durchgangswiderstand | <25 mΩ |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung | 48 V |
| Nennstrom | 1 A |
| Spannungsfestigkeit Kontakt / Kontakt | 100 V AC |
| Isolierstoff | LCP |
| Farbe | schwarz |
| Farbtabelle (ähnlich) | RAL 9011 |
| Isolationswiderstand | ≥ 100 MΩ |
| Moisture Level (MSL) | 1 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Kontaktbasismaterial | Kupferlegierung |
| Kontaktmaterial | Cu-leg |
| Kontaktoberfläche | Gold über Nickel |
| Schichtaufbau - Steckkontakt | ≤ 1 µ" Au |
| Lagertemperatur, min. | -40 °C |
| Lagertemperatur, max. | 70 °C |
| Betriebstemperatur, min. | -30 °C |
| Betriebstemperatur, max. | 80 °C |
| Verpackung | Tape |
| VPE Länge | 382 mm |
| VPE Breite | 370 mm |
| VPE Höhe | 149 mm |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_289010) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2762070000) |
| Produktänderungsmitteilung |
[Änderung der Verpackung – 2762070000 USB-MIC2.0B S1V 1N1 RL BK](https://mdcop.weidmueller.com/mediadelivery/asset/900_312169)
[Change of packaging – 2762070000 USB-MIC2.0B S1V 1N1 RL BK](https://mdcop.weidmueller.com/mediadelivery/asset/900_312171) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ROHS | Konform |
