Eigenschaften
| Ausführung | Überspannungsschutz, mit Fernmeldekontakt, TN-S, TN-C-S |
| Best.-Nr. | 2983610000 |

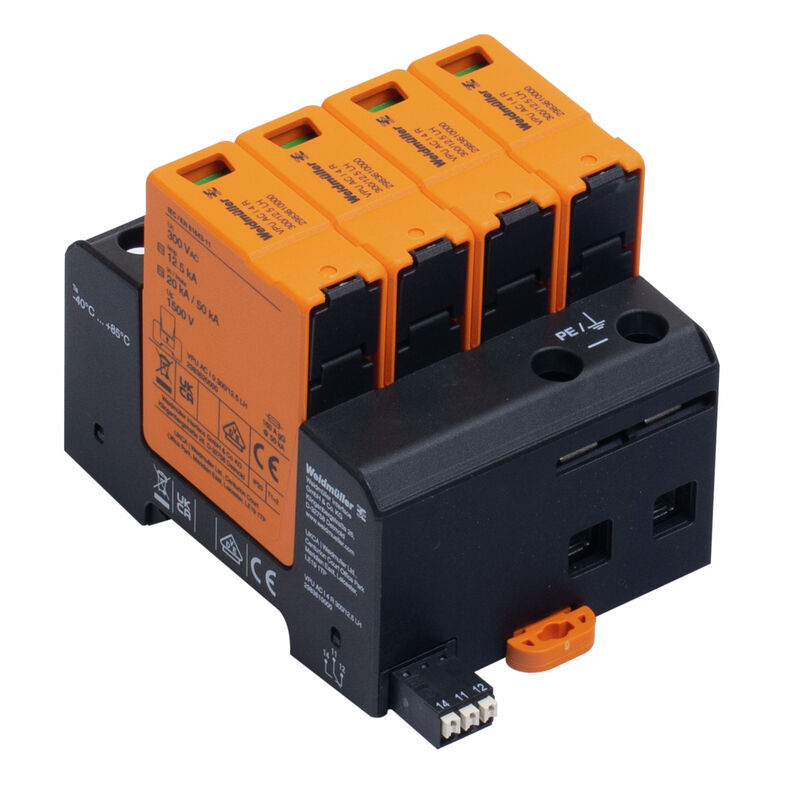

| Typ | VPU AC I 4 R 300/12.5 LH |
| GTIN (EAN) | 4099986839731 |
| VPE | 1 Stück |
| Tiefe | 91 mm |
| Tiefe (inch) | 3,583 inch |
| Höhe | 70 mm |
| Höhe (inch) | 2,756 inch |
| Breite | 72 mm |
| Breite (inch) | 2,835 inch |
| Nettogewicht | 715 g |
| Lagertemperatur | -40 °C...85 °C |
| Betriebstemperatur | -40 °C...85 °C |
| Feuchtigkeit bei Betriebstemperatur | 5...95 % rel. Feuchte |
| Feuchtigkeit | 5...95 % rel. Feuchte |
| Abisolierlänge | 8 mm |
| Anschlussart | PUSH IN |
| Leiteranschlussquerschnitt, eindrähtig, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,14 mm² |
| Akustiksignal | Nein |
| Ausführung |
Überspannungsschutz
mit Fernmeldekontakt |
| Bauform |
Installationsgehäuse
Insta IP20 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Einsatzhöhe | ≤ 4000 m |
| Farbe |
orange
schwarz |
| Optische Funktionsanzeige | grün = ok, rot = Ableiter defekt, auswechseln |
| Schutzart | IP20 im verbauten Zustand |
| Tragschiene | TS 35 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Ableitstrom Imax (8/20µs) Ader-PE | 50 kA |
| Ableitstrom In (8/20µs) Ader-PE | 20 kA |
| Absicherung |
Keine Sicherung erforderlich ≤ 315 A gG
250 A gG @50 kA Isccr 315 A gG @25 kA Isccr |
| Akustiksignal | Nein |
| Anforderungsklasse nach EN 61643-11 |
T1
T2 |
| Anforderungsklasse nach IEC 61643-11 |
Typ I
Typ II |
| Blitzprüfstrom Iimp (10/350 µs) | 12,5 kA |
| Blitzprüfstrom Iimp(10/350 µs) (L-PE) | 12,5 kA |
| Energetische Koordination (≤10 m) |
Typ I
Typ II Typ III |
| Folgestromlöschfähigkeit Ifi | Technisch nicht vorhanden |
| Frequenzbereich, max. | 60 Hz |
| Frequenzbereich, min. | 50 Hz |
| Höchste Dauerspannung, Uc (AC) | 300 V |
| Kurzschlussfestigkeit ISCCR | 50 kA |
| Leckstrom bei Un | 6 µA |
| Meldekontakt |
Ja
250 V 1A 1CO |
| Nennspannung (AC) | 230 V |
| Netzform |
TN-S
TN-C-S |
| Netzspannung | 230 V / 400 V |
| Normen | IEC61643-11, EN61643-11 |
| Polzahl | 4 |
| Schutzpegel UP Ader - Ader | 1.500 V |
| Schutzpegel UP Ader - PE | 1.500 V |
| Schutzpegel Up bei IN (L/N-PE) | ≤ 1500 V |
| Spannungsart | AC |
| Temporäre Überspannung - TOV | 337 V |
| Abisolierlänge | 15 mm |
| Leiteranschlusstechnik | Schraubanschluss |
| Anzugsdrehmoment, min. | 2 Nm |
| Anzugsdrehmoment, max. | 4,5 Nm |
| Klemmbereich, Bemessungsanschluss | 16 mm² |
| Klemmbereich, min. | 4 mm² |
| Klemmbereich, max. | 35 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 1,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. | 35 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 25 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 1,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 35 mm² |
| Zeitraum | 5 Jahre |
| Produkthinweis | Beim Einsatz in DC Applikationen nutzen Sie bitte die Sicherung von SIBA Type NH2XL aR/aSF DC 1500 V |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_315680) |
| Anwenderdokumentation | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_90756) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Product-Icon 10 | [MAM_Cumulus:93390](null) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| Zulassungen |  |
| ROHS | Konform |
