Eigenschaften

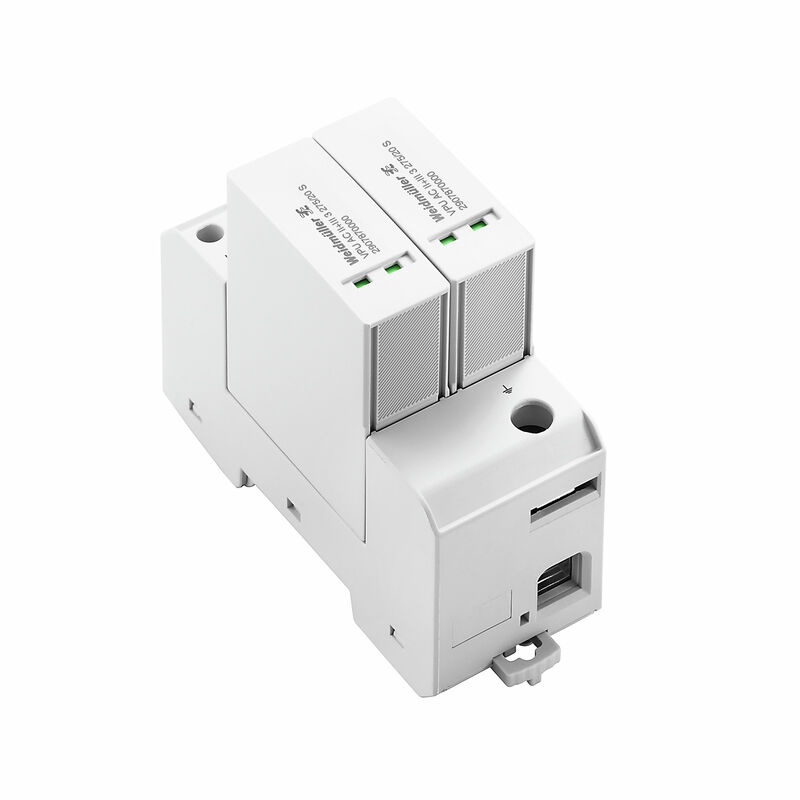

| Ausfuehrung | Überspannungsableiter, Niederspannung, TN-C |
| Best.-Nr. | 2907870000 |
| Art | VPU AC II+III 3 275/20 S |
| GTIN (EAN) | 4099986189928 |
| VPE | 1 Stück |
| Tiefe | 70 mm |
| Tiefe (inch) | 2,756 inch |
| Höhe | 97 mm |
| Höhe (inch) | 3,819 inch |
| Breite | 36 mm |
| Breite (inch) | 1,417 inch |
| Nettogewicht | 246 g |
| Betriebstemperatur | -40 °C...85 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Bauform |
Installationsgehäuse; 2 TE
Insta IP20 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Einsatzhöhe | ≤ 2000 m |
| Farbe | grau |
| Optische Funktionsanzeige | grün = ok, rot = Ableiter defekt, auswechseln |
| Schutzart | IP20 im verbauten Zustand |
| Segment | Energieverteilung |
| Tragschiene | TS 35 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Ableitstrom (Typ III) | 3 kA |
| Ableitstrom Imax (8/20µs) Ader-PE | 20 kA |
| Ableitstrom In (8/20µs) Ader-PE | 10 kA |
| Absicherung | Keine Sicherung erforderlich ≤ 100 A gG |
| Anforderungsklasse nach EN 61643-11 |
T2
T3 |
| Anforderungsklasse nach IEC 61643-11 |
Typ II
Typ III |
| Ansprechzeit / Rückfallzeit | ≤ 25 ns |
| Energetische Koordination (≤10 m) |
Typ II
Typ III |
| Frequenzbereich, max. | 60 Hz |
| Frequenzbereich, min. | 50 Hz |
| Höchste Dauerspannung, Uc (AC) | 275 V |
| Kombinierter Stoß UOC | 6 kV |
| Kurzschlussfestigkeit ISCCR | 25 kA |
| Meldekontakt | Nein |
| Nennspannung (AC) | 230 V |
| Netzform | TN-C |
| Normen |
IEC 61643-11
EN 61643-11 |
| Polzahl | 3 |
| Schutzpegel Up bei IN (L/N-PE) | ≤ 1,25 kV |
| Spannungsart | AC |
| Temporäre Überspannung - TOV | 335 V |
| Schutzpegel Up bei IN (L-PE) (Typ III) | ≤1 kV |
| Abisolierlänge | 13 mm |
| Leiteranschlussquerschnitt PE, eindrähtig, max. | 35 mm² |
| Leiteranschlussquerschnitt PE, mehrdrähtig, max. | 35 mm² |
| Leiteranschlusstechnik | Schraubanschluss |
| Anschlussart | Schraubanschluss |
| Abisolierlänge Bemessungsanschluss | 13 mm |
| Anzugsdrehmoment, min. | 1,2 Nm |
| Anzugsdrehmoment, max. | 2 Nm |
| Klemmbereich, Bemessungsanschluss | 10 mm² |
| Klemmbereich, min. | 2,5 mm² |
| Klemmbereich, max. | 35 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 2,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. | 10 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 2,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 10 mm² |
| Spannungsart | AC |
| Polzahl | 3 |
| Schutzart | IP20 im verbauten Zustand |
| Farbe | grau |
| Zeitraum | 5 Jahre |
| Produkthinweis | Beim Einsatz in DC Applikationen nutzen Sie bitte die Sicherung von SIBA Type NH2XL aR/aSF DC 1500 V |
| Zulassung / Zertifikat / Konformitätsdokument | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_298531) |
| Engineering-Daten |
[STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_298521)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_299939) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2907870000) |
| Ausschreibungstext | [Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607) |
| Anwenderdokumentation | [Beipackzettel / Instruction Sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_298514) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Zulassungen |  |
| ROHS | Konform |
