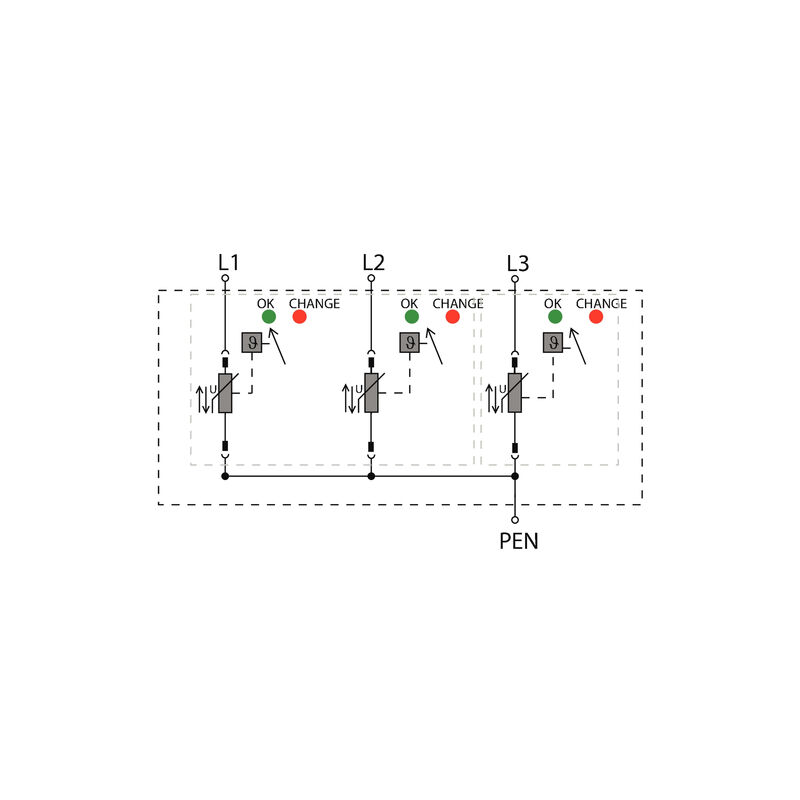

VPU AC II+III 3 440/20 S

Überspannungsableiter, Niederspannung, TN-C

Art.-Nr. 2908460000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Überspannungsableiter, Niederspannung, TN-C
Best.-Nr.	2908460000
Art	VPU AC II+III 3 440/20 S
GTIN (EAN)	4099986190665
VPE	1 Stück

Abmessungen und Gewichte

Tiefe	70 mm
Tiefe (inch)	2,756 inch
Höhe	97 mm
Höhe (inch)	3,819 inch
Breite	36 mm
Breite (inch)	1,417 inch
Nettogewicht	262 g

Temperaturen

Betriebstemperatur

-40 °C...85 °C

Umweltanforderungen

RoHS-Konformitätsstatus	Konform ohne Ausnahme
REACH SVHC	No SVHC above 0.1 wt%

Allgemeine Daten

Bauform	Installationsgehäuse; 2 TE Insta IP20
Brennbarkeitsklasse nach UL 94	V-0
Einsatzhöhe	≤ 2000 m
Farbe	grau
Optische Funktionsanzeige	grün = ok, rot = Ableiter defekt, auswechseln
Schutzart	IP20 im verbauten Zustand
Segment	Energieverteilung
Tragschiene	TS 35

Isolationskoordination gemäß EN 50178

Verschmutzungsgrad	2
Überspannungskategorie	III

Bemessungsdaten IEC / EN

Ableitstrom (Typ III)	3 kA
Ableitstrom I_max (8/20µs) Ader-PE	20 kA
Ableitstrom I_n (8/20µs) Ader-PE	10 kA
Absicherung	Keine Sicherung erforderlich ≤ 100 A gG
Anforderungsklasse nach EN 61643-11	T2 T3
Anforderungsklasse nach IEC 61643-11	Typ II Typ III
Ansprechzeit / Rückfallzeit	≤ 25 ns
Energetische Koordination (≤10 m)	Typ II Typ III
Frequenzbereich, max.	60 Hz
Frequenzbereich, min.	50 Hz
Höchste Dauerspannung, Uc (AC)	440 V
Kombinierter Stoß U_OC	6 kV
Kurzschlussfestigkeit I_SCCR	25 kA
Meldekontakt	Nein
Nennspannung (AC)	230 V
Netzform	TN-C
Normen	IEC 61643-11 EN 61643-11
Polzahl	3
Schutzpegel U_p bei I_N (L/N-PE)	≤ 1,7 kV
Spannungsart	AC
Temporäre Überspannung - TOV	440 V
Schutzpegel Up bei IN (L-PE) (Typ III)	≤1 kV

Anschlussdaten

Abisolierlänge	13 mm
Leiteranschlussquerschnitt PE, eindrähtig, max.	35 mm²
Leiteranschlussquerschnitt PE, mehrdrähtig, max.	35 mm²
Leiteranschlusstechnik	Schraubanschluss
Anschlussart	Schraubanschluss
Abisolierlänge Bemessungsanschluss	13 mm
Anzugsdrehmoment, min.	1,2 Nm
Anzugsdrehmoment, max.	2 Nm
Klemmbereich, Bemessungsanschluss	10 mm²
Klemmbereich, min.	2,5 mm²
Klemmbereich, max.	35 mm²
Leiteranschlussquerschnitt, eindrähtig, min.	2,5 mm²
Leiteranschlussquerschnitt, eindrähtig, max.	10 mm²
Leiteranschlussquerschnitt, feindrähtig, min.	2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.	6 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.	2,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.	10 mm²

Elektrische Daten

Spannungsart

Allgemeine Daten

Polzahl	3
Schutzart	IP20 im verbauten Zustand
Farbe	grau

Gewährleistung

Zeitraum

5 Jahre

Wichtiger Hinweis

Produkthinweis

Beim Einsatz in DC Applikationen nutzen Sie bitte die Sicherung von SIBA Type NH2XL aR/aSF DC 1500 V

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_298531)
Engineering-Daten	[STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_298521) [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_299949)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2908460000)
Ausschreibungstext	[Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607)
Anwenderdokumentation	[Beipackzettel / Instruction Sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_298514)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC000941
ETIM 7.0	EC000941
ETIM 8.0	EC000941
ETIM 9.0	EC000941
ECLASS 9.0	27-13-08-05
ECLASS 9.1	27-13-08-05
ECLASS 10.0	27-13-08-05
ECLASS 11.0	27-13-08-05
ECLASS 12.0	27-17-90-90
ECLASS 13.0	27-17-90-90
ECLASS 14.0	27-17-90-90

Zulassungen

Zulassungen	![CE](/picture/CE.gif)
ROHS	Konform
