VPU ZPA S I 3+1 RA 300/12,5

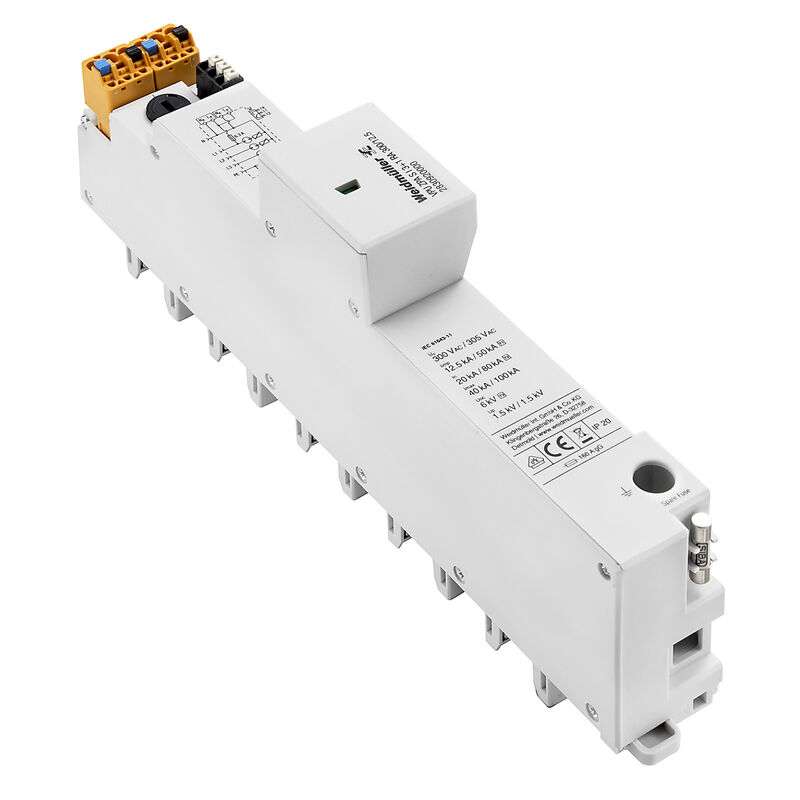

Illustration du produit
Figure similaire
VPU ZPA S I 3+1 RA 300/12,5
Symbole électrique
Circuit diagram

VPU ZPA S I 3+1 RA 300/12,5

Protection contre la surtension, Basse tension, Sans courant de fuite

Référence produit 2830920000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 12 Autres produits de la même gamme 6
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques de raccordement télésignalisation Caractéristiques générales Caractéristiques nominales CEI / EN Caractéristiques de raccordement Caractéristiques électriques Généralités Garantie Note importante Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Informations générales de commande

Version
Protection contre la surtension, Basse tension, Sans courant de fuite
Référence
2830920000
Type
VPU ZPA S I 3+1 RA 300/12,5
GTIN (EAN)
4064675390121
Qté.
1 Pièce

Dimensions et poids

Profondeur
236 mm
Profondeur (pouces)
9,291 inch
Hauteur
236 mm
Hauteur (pouces)
9,291 inch
Largeur
36 mm
Largeur (pouces)
1,417 inch
Poids net
661 g

Températures

Température de stockage
-40 °C...85 °C
Température ambiante
…85 °C
Température de fonctionnement
-40 °C...85 °C
Humidité
5 - 95 % d'humidité rel.

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Caractéristiques de raccordement télésignalisation

Couple de serrage max.
0,4 Nm
Section de raccordement du conducteur, rigide, max.
1,5 mm²
Section de raccordement du conducteur, rigide, min.
0,25 mm²
Type de raccordement
PUSH IN

Caractéristiques générales

Affichage fonction optique
verte = OK ; rouge = parafoudre défectueux - le remplacer
Altitude de service
≤ 4000 m
Barrette de liaison équipée
Barrette de liaison
Contact auxiliaire
Oui
Couleur
gris
Degré de protection
IP20
Segment
Distribution d'énergie
Version
Sans courant de fuite

Caractéristiques nominales CEI / EN

Biztosíték
Aucun fusible nécessaire ≤ 160 A gG
Blixttestström Iimp(10/350 µs) (L-PE)
12,5 kA
Classe d'exigence selon CEI 61643-11
Type I
Type II
Type III
Classe d'exigence selon EN 61643-11
T1
T2
T3
Coordination énergétique
Type I
Type II
Type III
Courant de court-circuit ISCCR
25 kA
Courant de fuite Imax. (8/20 µs) (N-PE)
100 kA
Courant de fuite In (8/20 µs) N-PE
80 kA
Courant de fuite à Un
5 µA
Courant du conducteur de protection IPE
5 µA
Frequency range, min.
50 Hz
Fusible amont intégré
Non
Lightning test current, Iimp (10/350 µs) (N-PE)
50 kA
Niveau de protection Up à IN (L/N-PE)
≤ 1,5 kV
Pólusszám
4
Signalling contact
250 V 1A 1CO
Tempo di reazione / tempo di fallback
≤ 100 ns
Tension de choc combiné UOC
6 kV
Tension de réseau
230 V / 400 V
Tension permanente maximum, Uc (N-PE)
305 V
Tensión nominal (AC)
240 V
Type SPD
T1
T2
T3
Voltage type
AC
주파수 범위, 최대
60 Hz

Caractéristiques de raccordement

Longueur de dénudage
18 mm
Technique de raccordement de conducteurs
Raccordement vissé
Type de raccordement
Raccordement vissé
Couple de serrage, max.
4,5 Nm
Sections de raccordement, raccordement nominal
16 mm²
Plage de serrage, min.
4 mm²
Plage de serrage, max.
35 mm²
Section de raccordement du conducteur, min.
16 mm²
Section de raccordement du conducteur, max.
35 mm²
Section de raccordement du conducteur, souple, max.
25 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), min.
16 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), max.
25 mm²
Section de raccordement, semi-rigide, min.
16 mm²
Section de raccordement, semi-rigide, max.
35 mm²

Caractéristiques électriques

Type de tension
AC

Généralités

Nombre de pôles
4
Degré de protection
IP20
Couleur
gris

Garantie

Période
5 ans

Note importante

Informations sur le produit

Uniquement valable pour les système d'alimentation informatiques où la terre du transformateur de distribution est interconnectée à la terre côté consommateur (RE=RA dans la figure 44.A1 de CEI 60634-4-44:2018).

Classifications

ETIM 8.0
EC001457
ETIM 9.0
EC001457
ETIM 10.0
EC001457
ECLASS 14.0
27-17-12-04
ECLASS 15.0
27-17-12-04
