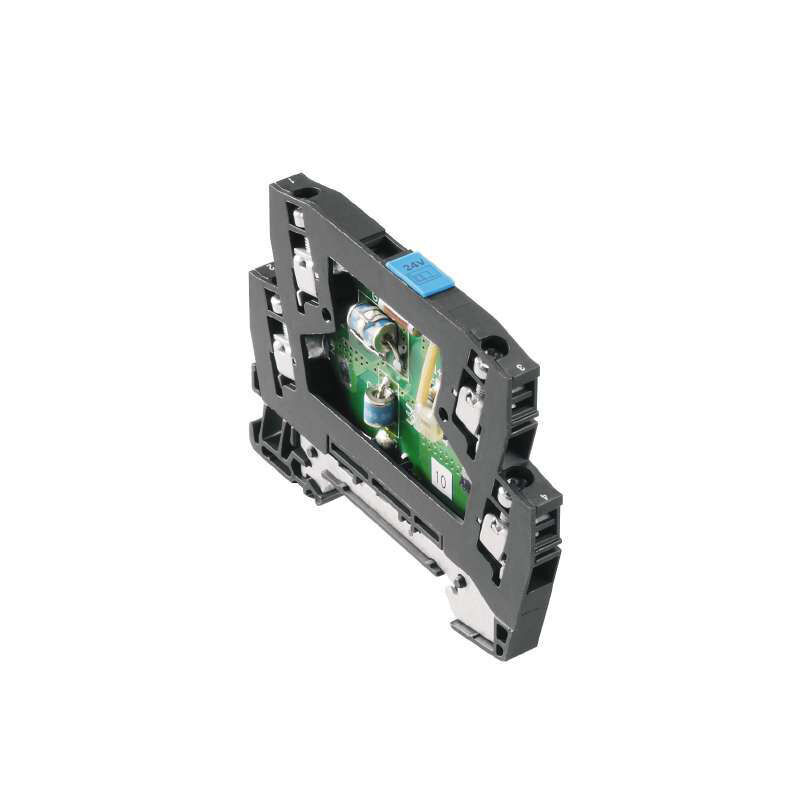

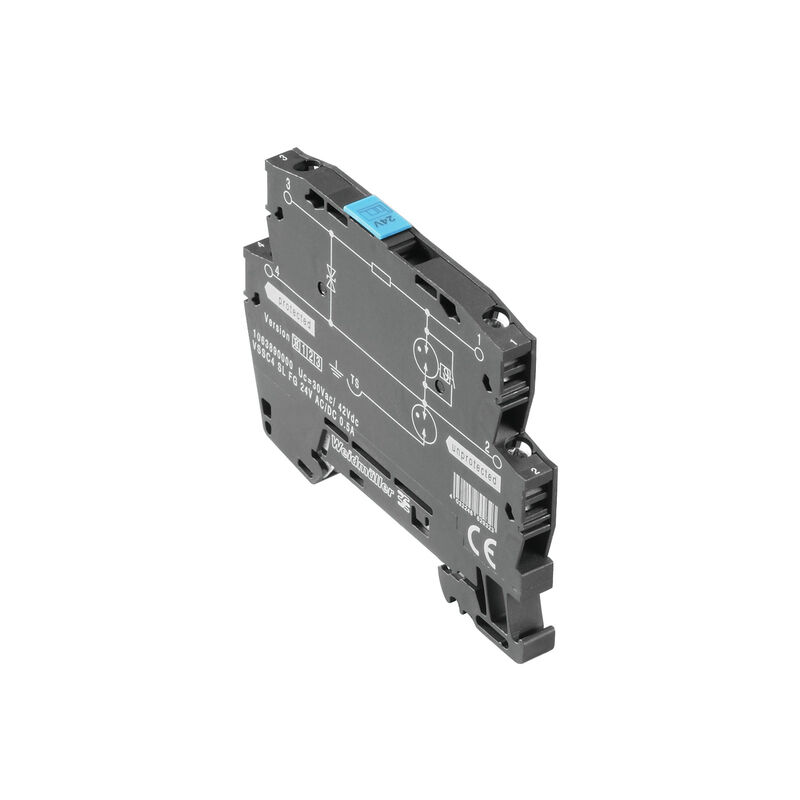

Eigenschaften
| Ausfuehrung | Überspannungsschutz Messen-Steuern-Regeln, Überspannungsschutz, MSR, UP(L/N-PE) ≤ 100 V |
| Best.-Nr. | 1063880000 |
| Art | VSSC4 SL FG 12VDC 0.5A |
| GTIN (EAN) | 4032248829316 |
| VPE | 10 Stück |
| Tiefe | 58,5 mm |
| Tiefe (inch) | 2,303 inch |
| Höhe | 76,6 mm |
| Höhe (inch) | 3,016 inch |
| Breite | 6,2 mm |
| Breite (inch) | 0,244 inch |
| Nettogewicht | 27 g |
| Lagertemperatur | -40 °C...80 °C |
| Betriebstemperatur | -40 °C...70 °C |
| Feuchtigkeit | 5...96 % |
| SIL gemäß IEC 61508 | 3 |
| MTTF | 2.655 a |
| SFF | 97,91 % |
| λges | 43 |
| PFH in 1*10-9 1/h | 0.9 |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 71e97bb7-979f-4330-94c0-20c629bb05e3 |
| Zertifikat-Nr. (UL) | E311081 |
| UL Zertifikat | [UL Zertifikat](PDF/E311081VOL1SEC3.pdf) |
| Eingangsspannung, max. Ui | 15 V |
| Eingangsstrom, max. II | 500 mA |
| Gasgruppe A, B | IIC |
| Gasgruppe C | IIB |
| Gasgruppe D | IIA |
| Innere Induktivität, max. LI | 0 µH |
| Innere Kapazität, max. CI | 2 nF |
| Ausführung | Überspannungsschutz, MSR |
| Bauform | Klemme |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Farbe | schwarz |
| Optische Funktionsanzeige | Nein |
| Schutzart | IP20 |
| Segment | Messen - Steuern - Regeln |
| Tragschiene | TS 35 |
| Trennfunktion | Nein |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Ableitstrom Imax. (8/20µs) GND-PE | 10 kA |
| Ableitstrom Imax (8/20µs) Ader-PE | 10 kA |
| Ableitstrom In (8/20µs) Ader-PE | 2.5 kA |
| Ableitstrom In (8/20µs) GND-PE | 2.5 kA |
| Ableitstrom, max. (8/20 µs) | 10 kA |
| Absicherung | 0,5 A |
| Anforderungsklasse nach IEC 61643-21 |
C2
C3 D1 |
| Blitzprüfstrom Iimp (10/350 µs) | 1 kA |
| Blitzprüfstrom, Iimp (10/350 µs) Ader-PE | 0,5 kA |
| Durchgangswiderstand | 1,8 Ω 10 % |
| Einfügungsdämpfung | 866,4 kHz |
| Höchste Dauerspannung, Uc (DC) | 15 V |
| Impuls-Rücksetzvermögen | ≤ 20 ms |
| Nennspannung (DC) | 12 V |
| Nennstrom IN | 500 mA |
| Normen | IEC 61643-21 |
| Polzahl | 1 |
| Schutzpegel UP (typ.) | ≤ 100 V |
| Signal-Übertragungseigenschaften (-3 dB) | 860 KHz |
| Spannungsart | AC/DC |
| Spannungsfestigkeit bei FG gegen PE | ≥ 500 V |
| Stoßstromfestigkeit C2 | 2.5 kA 8/20 µs 5 kV 1.2/50 µs |
| Stoßstromfestigkeit C3 | 10 A 10/1000 µs |
| Stoßstromfestigkeit D1 | 1 kA 10/350 μs |
| Überlast-Ausfallmodus | Modus 2 |
| GOST Zertifikat | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Abisolierlänge | 10 mm |
| Anschlussart | Schraubanschluss |
| Anzugsdrehmoment, min. | 0,5 Nm |
| Anzugsdrehmoment, max. | 0,8 Nm |
| Klemmbereich, min. | 0,5 mm² |
| Klemmbereich, max. | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max. | 4 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 4 mm² |
| Spannungsart | AC/DC |
| Polzahl | 1 |
| Schutzart | IP20 |
| Farbe | schwarz |
| cUL-Zertifikat | [cUL Certificate](pdf/VSSC.PDF) |
| Produkthinweis | Modus 2: Zustand, bei dem die spannungsbeschränkenden Teile des SPD durch eine sehr niedrige Impedanz innerhalb des SPD kurzgeschlossen wurden. Der Signalkreis ist ohne Funktion, die Messeinrichtung ist aber durch den Kurzschluss geschützt. |
| Zulassung / Zertifikat / Konformitätsdokument |
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329)
[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86289) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_49238) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1063880000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1063880000) |
| Anwenderdokumentation | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35338) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |

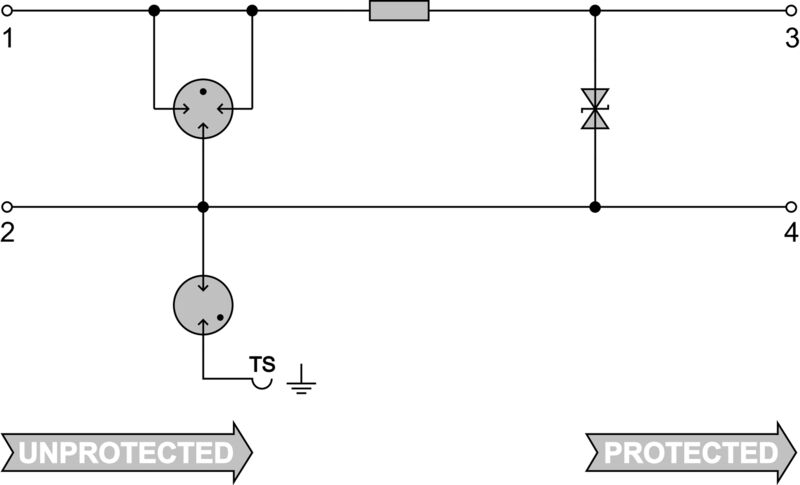

| Ausschreibungstext lang | Überspannungsschutz im einteiligen 6,2 mm breiten Tragschienenmodul für zwei binäre, potentialfreie Signalkreise mit 12Vdc. Mit der Montage der Klemme wird gleichzeitig eine Funkenstrecke zur hochohmigen Erdung zwischen der Tragschiene (Erde) und dem Bezugspotenzial (Ground) der Schutzschaltung hergestellt. Optische Kennzeichnung der Klemme nach Art der Schutzschaltung und der Spannungshöhe. Beschriftungsmöglichkeit an der Klemme. |
| Ausschreibungstext kurz | Überspannungsschutz im einteiligen 6,2 mm breiten Tragschienenmodul für zwei binäre, potentialfreie Signalkreise. Ausführung:12VDC |
| Zulassungen |      |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (UL) | E311081 |
