Eigenschaften
| Ausfuehrung | Überspannungsschutz Messen-Steuern-Regeln, Überspannungsschutz, MSR, UP(L/N-PE) < 1000 V |
| Best.-Nr. | 1064700000 |
| Art | VSSC6 GDT 110VAC/DC20KA |
| GTIN (EAN) | 4032248829989 |
| VPE | 5 Stück |
| Tiefe | 81 mm |
| Tiefe (inch) | 3,189 inch |
| Höhe | 88,5 mm |
| Höhe (inch) | 3,484 inch |
| Breite | 12.4 |
| Breite (inch) | 0,488 inch |
| Nettogewicht | 52,8 g |
| Lagertemperatur | -40 °C...80 °C |
| Betriebstemperatur | -40 °C...70 |
| Feuchtigkeit | 5...96 % |
| SIL gemäß IEC 61508 | 3 |
| MTTF | 11.416 a |
| SFF | 100 % |
| λges | 10 |
| PFH in 1*10-9 1/h | 0 |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Eingangsspannung, max. Ui | 195 V |
| Eingangsstrom, max. II | 12 A |
| Gasgruppe A, B | IIC |
| Gasgruppe C | IIB |
| Gasgruppe D | IIA |
| Innere Induktivität, max. LI | 0 µH |
| Innere Kapazität, max. CI | 0 nF |
| Ausführung | Überspannungsschutz, MSR |
| Bauform | Klemme |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Farbe | schwarz |
| Optische Funktionsanzeige | Nein |
| Schutzart | IP20 |
| Segment | Messen - Steuern - Regeln |
| Tragschiene | TS 35 |
| Trennfunktion | Nein |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Ableitstrom Imax (8/20µs) Ader-PE | 20 kA |
| Ableitstrom In (8/20µs) Ader-PE | 5 kA |
| Anforderungsklasse nach IEC 61643-21 |
C2
C3 D1 |
| Blitzprüfstrom Iimp (10/350 µs) | 2,5 kA |
| Blitzprüfstrom, Iimp (10/350 µs) Ader-PE | 1 kA |
| Durchgangswiderstand | <0.1 Ω |
| Höchste Dauerspannung, Uc (AC) | 138 V |
| Höchste Dauerspannung, Uc (DC) | 195 V |
| Kapazität | 2,5 nF |
| Nennspannung (AC) | 110 V |
| Nennspannung (DC) | 156 V |
| Nennstrom IN | 12 A |
| Normen | IEC 61643-21 |
| Polzahl | 1 |
| Schutzpegel UP (typ.) | < 1000 V |
| Spannungsart | AC/DC |
| Stoßstromfestigkeit C2 | 5 kA 8/20 μs |
| Stoßstromfestigkeit C3 | 100 A 10/1000 μs |
| Stoßstromfestigkeit D1 | 2,5 kA 10/350 μs |
| Überlast-Ausfallmodus | Modus 2 |
| GOST Zertifikat | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Abisolierlänge | 10 mm |
| Anschlussart | Schraubanschluss |
| Anzugsdrehmoment, min. | 0,5 Nm |
| Anzugsdrehmoment, max. | 0,8 Nm |
| Klemmbereich, min. | 0,5 mm² |
| Klemmbereich, max. | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max. | 4 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 4 mm² |
| Spannungsart | AC/DC |
| Polzahl | 1 |
| Schutzart | IP20 |
| Farbe | schwarz |
| cUL-Zertifikat | [cUL Certificate](pdf/VSSC.PDF) |
| Produkthinweis | Modus 2: Zustand, bei dem die spannungsbeschränkenden Teile des SPD durch eine sehr niedrige Impedanz innerhalb des SPD kurzgeschlossen wurden. Der Signalkreis ist ohne Funktion, die Messeinrichtung ist aber durch den Kurzschluss geschützt. |
| Zulassung / Zertifikat / Konformitätsdokument |
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329)
[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86289) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_211538) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1064700000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1064700000) |
| Anwenderdokumentation | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35338) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |

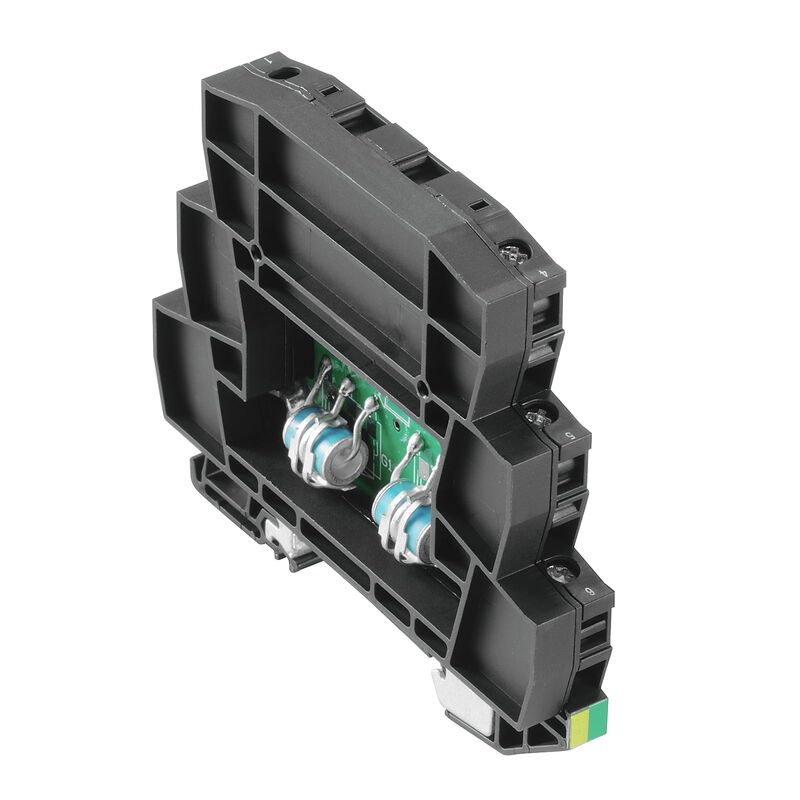

| Ausschreibungstext lang | Durchgangs-Reihenklemme mit 12,4mm Baubreite und Funkenstrecke zwischen zwei Signalleitungen und Tragschienenpotenzial, TS 35 Kontaktfuß.Hier kann ein Signal mit max. 12A geschützt werden. Mit der Montage der Klemme wird gleichzeitig ein elektrisch leitender Kontakt zwischen der Tragschiene (Erde) und dem Bezugspotenzial (Ground) der Schutzschaltung in der Klemme hergestellt. Optische Kennzeichnung der Klemme nach Art der Schutzschaltung und der Spannungshöhe. Beschriftungsmöglichkeit an der Klemme. |

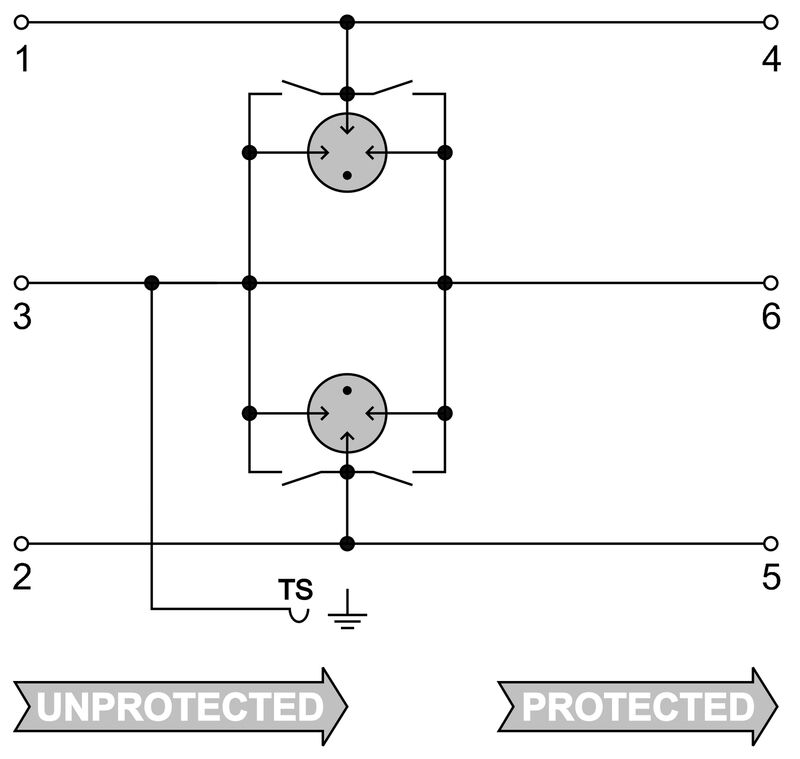

| Ausschreibungstext kurz | Durchgangs-Reihenklemme mit Funkenstreken (GDT) zwischen zwei Signalleitungen und Tragschienenpotenzial, TS 35 Kontaktfuß Ausführung:110VUC 20kA |
| Zulassungen |    |
| ROHS | Konform |
