Eigenschaften

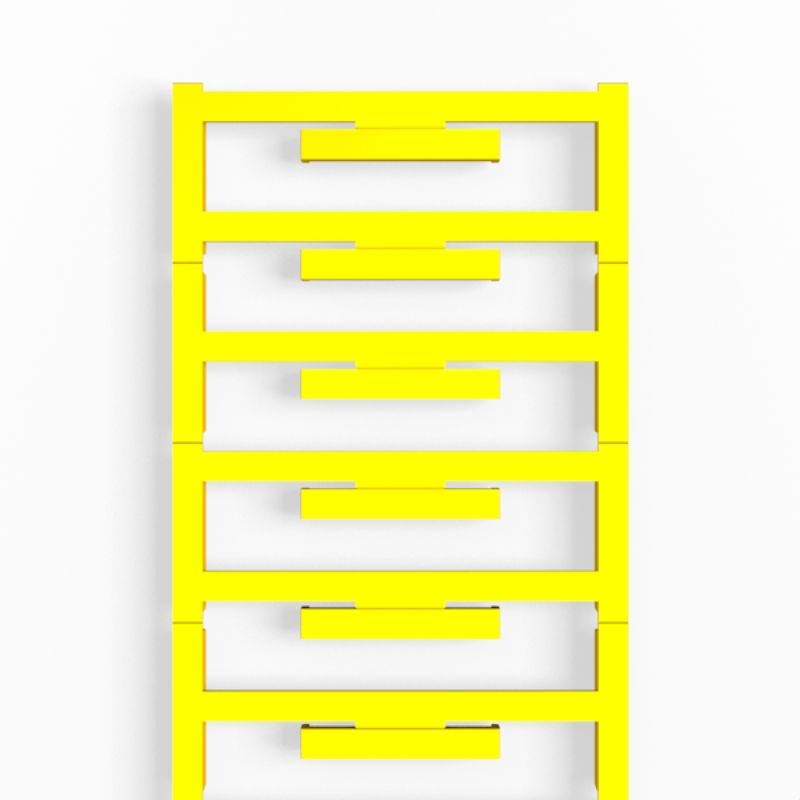

| Ausfuehrung | Gruppenmarkierer, Abdeckung, 33.3 x 5 mm, Raster in mm (P): 5.00 WDU 2.5, WEW 35/2, ZEW 35/2, gelb |
| Best.-Nr. | 1112920000 |
| Art | WAD 5 MC NE GE |
| GTIN (EAN) | 4032248891771 |
| VPE | 48 Stück |
| Tiefe | 11,74 mm |
| Tiefe (inch) | 0,462 inch |
| Höhe | 33,3 mm |
| Höhe (inch) | 1,311 inch |
| Breite | 5 mm |
| Breite (inch) | 0,197 inch |
| Nettogewicht | 1,439 g |
| Einsatztemperaturbereich | -40...100 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktspezifischer CO2-Fußabdruck |
|
| Anzahl Markierer pro Verbund | 1 MultiCard = Abdeckung |
| Anzahl Markierer pro VPE |
|
| Applikation / Hersteller |
WDU 2.5
WEW 35/2 ZEW 35/2 |
| Art des Aufdrucks | Neutral |
| Breite | 5 mm |
| Brennbarkeitsklasse nach UL 94 | V-2 |
| Einsatztemperaturbereich | -40...100 °C |
| Einsatztemperaturbereich, max. | 100 °C |
| Einsatztemperaturbereich, min. | -40 °C |
| Farbe | gelb |
| Halogene | Nein |
| kompatibler Drucker | [PRINTJET CONNECT](~/p/2715590000) |
| Materialfarbe nach Widerstandskode | 4 |
| Werkstoff | Polyamid 66 |
| Raster in mm (P) | 5 mm |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60419) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1112920000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1112920000) |
| Produktänderungsmitteilung |
[MultiCard Material modification](https://mdcop.weidmueller.com/mediadelivery/asset/900_308560)
[MultiCard Material Modifikation](https://mdcop.weidmueller.com/mediadelivery/asset/900_308561) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| ROHS | Konform |
