Eigenschaften
| Ausfuehrung | WAVESERIES, Überspannungsschutz, Überspannungsschutz, Dämpfung bei 100 MHz: 40 dB |
| Best.-Nr. | 8614800000 |

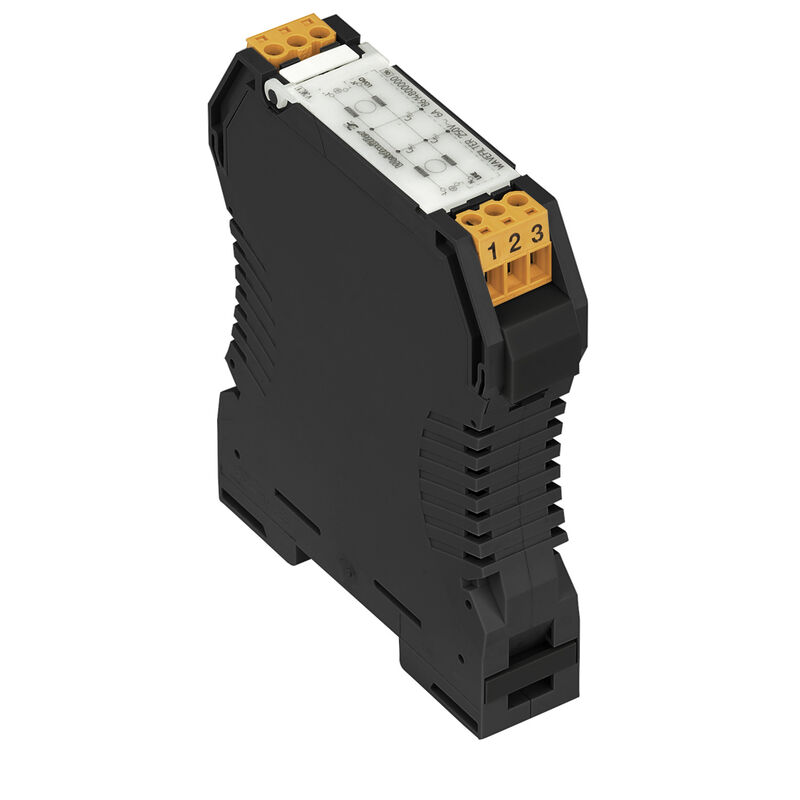

| Art | WAVEFILTER 6A |
| GTIN (EAN) | 4032248277094 |
| VPE | 1 Stück |
| Tiefe | 110,5 mm |
| Tiefe (inch) | 4,35 inch |
| Höhe | 96,5 mm |
| Höhe (inch) | 3,799 inch |
| Breite | 22,5 mm |
| Breite (inch) | 0,886 inch |
| Nettogewicht | 112,12 g |
| Lagertemperatur | -25 °C...55 °C |
| Betriebstemperatur | -20 °C...40 °C |
| RoHS-Konformitätsstatus | Konform |
| REACH SVHC | No SVHC above 0.1 wt% |
| Ausführung | Überspannungsschutz |
| Bauform | Wave 22,5 L |
| Farbe | schwarz |
| Höhe mit TS 35 | 112,4 mm |
| Schutzart | IP20 |
| Segment | Energieverteilung |
| Tragschiene | TS 35 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Absicherung | 6,3 A |
| Dämpfung bei 0,15 MHz | < 0,5 dB |
| Dämpfung bei 1 MHz | 18 dB |
| Dämpfung bei 10 MHZ | 45 dB |
| Dämpfung bei 100 MHz | 40 dB |

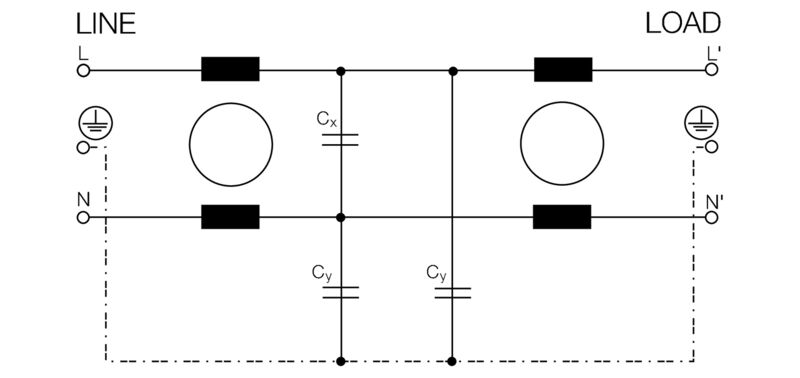

| Induktivität L und L1 | 0,8 mH |
| Kapazität | Cx: 33 nF / Cy: 22 nF |
| Leckstrom bei Un | 190 µA |
| Nennspannung (AC) | 250 V |
| Nennspannung (DC) | 250 V |
| Nennstrom IN | 6 A |
| Prüfspannung P-N | 1700 V DC |
| Prüfspannung P/N-PE | 2000 V AC |
| Spannungsart | AC/DC |
| Querschnitt | 2,5 mm² |
| Anzugsdrehmoment, min. | 0,4 Nm |
| Anzugsdrehmoment, max. | 0,6 Nm |
| Klemmbereich, Bemessungsanschluss | 2,5 mm² |
| Klemmbereich, min. | 0,5 mm² |
| Klemmbereich, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max. | 1,5 mm² |
| Spannungsart | AC/DC |
| Schutzart | IP20 |
| Farbe | schwarz |
| Zulassung / Zertifikat / Konformitätsdokument | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86277) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_206164) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8614800000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8614800000) |
| Anwenderdokumentation | [Operating instructions](https://mdcop.weidmueller.com/mediadelivery/asset/900_42845) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002623 |
| ETIM 7.0 | EC002623 |
| ETIM 8.0 | EC002623 |
| ETIM 9.0 | EC002623 |
| ECLASS 9.0 | 27-18-28-14 |
| ECLASS 9.1 | 27-42-02-08 |
| ECLASS 10.0 | 27-18-28-14 |
| ECLASS 11.0 | 27-18-28-14 |
| ECLASS 12.0 | 27-18-28-14 |
| ECLASS 13.0 | 27-18-28-14 |
| ECLASS 14.0 | 27-18-28-14 |
| Zulassungen |   |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E64388 |
