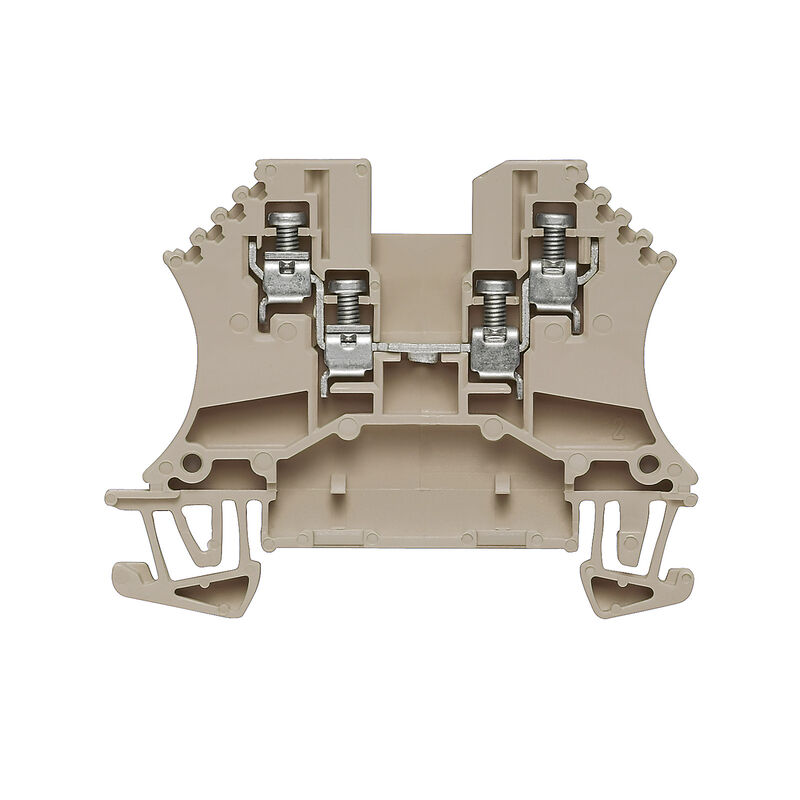

WDU 1.5/ZZ

Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 1.5 mm², 17.5 A, 800 V, Anzahl Anschlüsse: 4, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C

Art.-Nr. 1031400000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 1.5 mm², 17.5 A, 800 V, Anzahl Anschlüsse: 4, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
Best.-Nr.	1031400000
Art	WDU 1.5/ZZ
GTIN (EAN)	4008190148546
VPE	100 Stück

Abmessungen und Gewichte

Tiefe	46,5 mm
Tiefe (inch)	1,831 inch
Höhe	60 mm
Höhe (inch)	2,362 inch
Breite	5,1 mm
Breite (inch)	0,201 inch
Nettogewicht	8,09 g

Temperaturen

Lagertemperatur	-25 °C...55 °C
Einsatztemperaturbereich	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Dauergebrauchstemperatur, min.	-60 °C
Dauergebrauchstemperatur, max.	130 °C

Umweltanforderungen

RoHS-Konformitätsstatus	Konform ohne Ausnahme
REACH SVHC	No SVHC above 0.1 wt%

Werkstoffdaten

Werkstoff	Wemid
Farbe	dunkelbeige
Brennbarkeitsklasse nach UL 94	V-0

Bemessungsdaten IECEx/ATEX

Zertifikat-Nr. (ATEX)	DEMKO14ATEX1338U
Zertifikat-Nr. (IECEX)	IECEXULD14.0005U
Spannung max (ATEX)	550 V
Strom (ATEX)	17.5 A
Leiterquerschnitt max (ATEX)	2.5 mm²
Spannung max (IECEX)	550 V
Strom (IECEX)	17.5 A
Leiterquerschnitt max (IECEX)	2.5 mm²
Einsatztemperaturbereich	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Kennzeichnung EN 60079-7	Ex eb II C Gb
Kennzeichnung Ex 2014/34/EU	II 2 G D

Systemkennwerte

Ausführung	Schraubanschluss Zwillingsanschluss für steckbare Querverbindung einseitig offen
Abschlussplatte erforderlich	Ja
Anzahl der Potentiale	1
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	4
Anzahl der Potentiale pro Etage	1
Etagen intern gebrückt	Nein
PE-Anschluss	Nein
Tragschiene	TS 35
N-Funktion	Nein
PE-Funktion	Nein
PEN-Funktion	Nein

2 klemmbare Leiter (H05V/H07V) gleichen Querschnitts (Bemessungsanschluss)

Leiteranschlussquerschnitt, eindrähtig, 2 klemmbare Leiter, max.	2,5 mm²
Leiteranschlussquerschnitt, eindrähtig, 2 klemmbare Leiter, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, 2 Klemmbare Leiter, max.	0,75 mm²
Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, 2 Klemmbare Leiter, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, max.	1 mm²
Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, min.	0,5 mm²

weitere technische Daten

Anzahl gleicher Klemmen	1
explosionsgeprüfte Ausführung	Ja
Montageart	gerastet
Offene Seiten	rechts

Klemmbare Leiter (Weiterer Anschluss)

Anschlussart, weiterer Anschluss

Schraubanschluss

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge	7 mm
Anschlussart	Schraubanschluss
Anschlussrichtung	seitlich
Anzahl Anschlüsse	4
Anzugsdrehmoment, max.	0,6 Nm
Anzugsdrehmoment, min.	0,4 Nm
Drehmomentstufe mit Elektroschrauber Typ DMS	1
Klemmbare Leiter	Anschluss Ausprägung: Schraubanschluss Leiteranschlussquerschnitt: Typ: eindrähtig, H05(07) V-U min.: 0,5 mm² max.: 2,5 mm² nominal: 1,5 mm² Aderendhülse: Abisolierlänge: min.: 7 mm max.: 7 mm nominal: 7 mm Anzugsdrehmoment: min.: 0,4 Nm max.: 0,6 Nm Anschluss Ausprägung: Schraubanschluss Leiteranschlussquerschnitt: Typ: mehrdrähtig, H07V-R min.: 0,5 mm² max.: 2,5 mm² nominal: 1,5 mm² Aderendhülse: Abisolierlänge: min.: 7 mm max.: 7 mm nominal: 7 mm Anzugsdrehmoment: min.: 0,4 Nm max.: 0,6 Nm Anschluss Ausprägung: Schraubanschluss Leiteranschlussquerschnitt: Typ: feindrähtig, H05(07) V-K min.: 0,5 mm² max.: 1,5 mm² nominal: 1,5 mm² Aderendhülse: Abisolierlänge: min.: 7 mm max.: 7 mm nominal: 7 mm Anzugsdrehmoment: min.: 0,4 Nm max.: 0,6 Nm
Klemmbereich, max.	2,5 mm²
Klemmbereich, min.	0,13 mm²
Klemmschraube	M 2,5
Klingenmaß	0,6 x 3,5 mm
Lehrdorn nach 60 947-1	A1
Leiteranschlussquerschnitt AWG, max.	AWG 14
Leiteranschlussquerschnitt AWG, min.	AWG 26
Leiteranschlussquerschnitt, eindrähtig, max.	2,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.	1,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.	1,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.	1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.	0,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.	2,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.	0,5 mm²

Bemessungsdaten nach CSA

Leiterquerschnitt max (CSA)	12 AWG
Leiterquerschnitt min (CSA)	26 AWG
Spannung Gr C (CSA)	300 V
Strom Gr C (CSA)	10 A
Zertifikat-Nr. (CSA)	200039-1057876

Allgemeines

Leiteranschlussquerschnitt AWG, max.	AWG 14
Leiteranschlussquerschnitt AWG, min.	AWG 26
Normen	IEC 60947-7-1
Tragschiene	TS 35

Bemessungsdaten

Bemessungsquerschnitt	1,5 mm²
Bemessungsspannung	800 V
Bemessungsspannung DC	800 V
Nennstrom	17,5 A
Strom bei max. Leiter	23 A
Normen	IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x	1,83 mΩ
Bemessungsstoßspannung	8 kV
Verlustleistung gemäß IEC 60947-7-x	0,56 W
Verschmutzungsgrad	3

Bemessungsdaten nach UL

Leitergr. Factory wiring max (UR)	12 AWG
Leitergr. Factory wiring min (UR)	26 AWG
Leitergr. Field wiring max (UR)	12 AWG
Leitergr. Field wiring min (UR)	22 AWG
Spannung Gr C (UR)	300 V
Strom Gr C (UR)	25 A
Zertifikat-Nr. (UR)	E60693

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35841) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253960) [CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_42060) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_42061) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253962) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37641) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59764)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1031400000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1031400000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1031400000&norm=0)
Anwenderdokumentation	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI WDU-WPE 1.5 ZZ](https://mdcop.weidmueller.com/mediadelivery/asset/900_217413)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-01
ECLASS 14.0	27-25-01-01

Zulassungen

Zulassungen	![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![IECEXULD](/picture/IECEXULD.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif) ![KOSHAEX](/picture/KOSHAEX.gif) ![UKEX](/picture/UKEX.gif) ![UR](/picture/UR.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (UR)	E60693
