Eigenschaften
| Ausfuehrung | Durchgangs-Reihenklemme, Schraubanschluss, schwarz/gelb, 35 mm², 125 A, 500 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C |
| Best.-Nr. | 2000090000 |

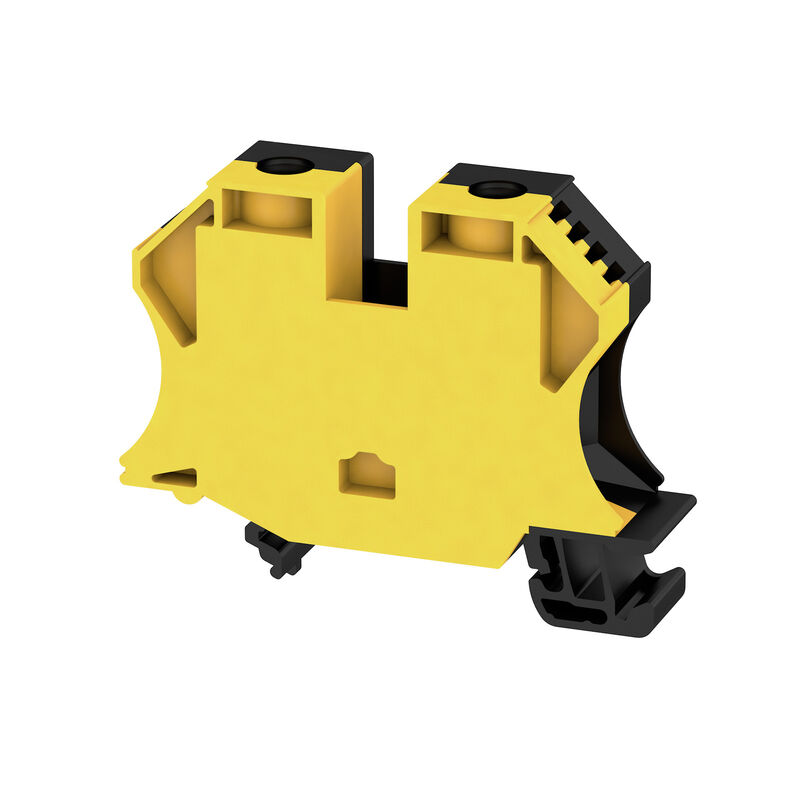

| Art | WDU 35N GE/SW |
| GTIN (EAN) | 4050118455311 |
| VPE | 20 Stück |
| Tiefe | 50,5 mm |
| Tiefe (inch) | 1,988 inch |
| Tiefe inklusive Tragschiene | 51 mm |
| Höhe | 66 mm |
| Höhe (inch) | 2,598 inch |
| Breite | 16 mm |
| Breite (inch) | 0,63 inch |
| Nettogewicht | 48,104 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -60 °C |
| Dauergebrauchstemperatur, max. | 130 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Werkstoff | Wemid |
| Farbe | schwarz/gelb |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Zertifikat-Nr. (ATEX) | DEMKO14ATEX1338U |
| Zertifikat-Nr. (IECEX) | IECEXULD14.0005U |
| Spannung max (ATEX) | 352 V |
| Strom (ATEX) | 110 A |
| Leiterquerschnitt max (ATEX) | 35 mm² |
| Spannung max (IECEX) | 352 V |
| Strom (IECEX) | 110 A |
| Leiterquerschnitt max (IECEX) | 35 mm² |
| Kennzeichnung EN 60079-7 | Ex eb II C Gb |
| Kennzeichnung Ex 2014/34/EU | II 2 G D |
| Ausführung |
Schraubanschluss
für schraubbare Querverbindung geschlossen |
| Abschlussplatte erforderlich | Nein |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Potentiale pro Etage | 1 |
| Etagen intern gebrückt | Nein |
| PE-Anschluss | Nein |
| Tragschiene | TS 35 |
| N-Funktion | Nein |
| PE-Funktion | Nein |
| PEN-Funktion | Ja |
| explosionsgeprüfte Ausführung | Ja |
| Montageart | gerastet |
| Anschlussart, weiterer Anschluss | Schraubanschluss |
| Abisolierlänge | 18 mm |
| Anschlussart | Schraubanschluss |
| Anschlussrichtung | seitlich |
| Anzahl Anschlüsse | 2 |
| Anzugsdrehmoment, max. | 5 Nm |
| Anzugsdrehmoment, min. | 4 Nm |
| Klemmbereich, max. | 50 mm² |
| Klemmbereich, min. | 2,5 mm² |
| Klemmschraube | M 6 |
| Klingenmaß | 6,5 x 1,2 mm |
| Lehrdorn nach 60 947-1 |
B8
B9 |
| Leiteranschlussquerschnitt AWG, max. | AWG 10 |
| Leiteranschlussquerschnitt AWG, min. | AWG 12 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 16 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 35 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 35 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 35 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 2,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 50 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 2,5 mm² |
| Leiteranschlussquerschnitt AWG, max. | AWG 10 |
| Leiteranschlussquerschnitt AWG, min. | AWG 12 |
| Normen | IEC 60947-7-1 |
| Tragschiene | TS 35 |
| Bemessungsquerschnitt | 35 mm² |
| Bemessungsspannung | 500 V |
| Bemessungsspannung DC | 500 V |
| Nennstrom | 125 A |
| Strom bei max. Leiter | 150 A |
| Normen | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 0,26 mΩ |
| Bemessungsstoßspannung | 6 kV |
| Verlustleistung gemäß IEC 60947-7-x | 4 W |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Zulassung / Zertifikat / Konformitätsdokument |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35833)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253960) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253962) [16-AV4BO-0265U.](https://mdcop.weidmueller.com/mediadelivery/asset/900_318066) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37586) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65643) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2000090000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2000090000) |
| Anwenderdokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Zulassungen |        |
| ROHS | Konform |
Zubehör
-
Art.-Nr.:1058800000VPE:20 Stück
Trennwand (Klemmen), dunkelbeige, Höhe: 86 mm, Breite: 3 mm, V-0, Wemid
-
Art.-Nr.:1083600000VPE:50 Stück
Klemmenabdeckung, gelb, PA 66, Höhe: 39 mm, Breite: 15.8 mm, Tiefe: 5.51 mm, V-2
-
Art.-Nr.:1609860000VPE:720 Stück
WS, Klemmenmarkierung, 12 x 5 mm, Raster in mm (P): 5.00 Weidmueller, Allen-Bradley, weiß
-
-
Art.-Nr.:1611930000VPE:20 Stück
Klemmenmarkierer, Klemmenmarkierung, 32 x 7 mm, Raster in mm (P): 5.00 Weidmueller, weiß
-
Art.-Nr.:1636530000VPE:20 Stück
Klemmenmarkierer, Klemmenmarkierung, 15 x 7 mm, Raster in mm (P): 5.00 Weidmueller, weiß
-
-
-
Art.-Nr.:1079500000VPE:10 Stück
Querverbinder (Klemmen), geschraubt, silbergrau, 125 A, Polzahl: 2, Raster in mm (P): 16.00, Isoliert: Nein, Breite: 24.6 mm
-
Art.-Nr.:1061200000VPE:50 Stück
Endwinkel, dunkelbeige, TS 35, HB, Wemid, Breite: 8 mm, 100 °C
-
Art.-Nr.:0517960000VPE:20 Stück
SCHT, Klemmenmarkierung, 39.3 x 8 mm, Raster in mm (P): 7.00 Weidmueller, weiß
-
Art.-Nr.:2007190000VPE:800 Stück
WS, Klemmenmarkierung, 12 x 5 mm, Weidmueller, weiß
-
Art.-Nr.:1079200000VPE:20 Stück
Querverbinder (Klemmen), geschraubt, gelb, 125 A, Polzahl: 2, Raster in mm (P): 16.00, Isoliert: Ja, Breite: 9 mm
-
Art.-Nr.:1079400000VPE:20 Stück
Querverbinder (Klemmen), geschraubt, gelb, 125 A, Polzahl: 4, Raster in mm (P): 16.00, Isoliert: Ja, Breite: 9 mm
-
Art.-Nr.:1079300000VPE:20 Stück
Querverbinder (Klemmen), geschraubt, gelb, 125 A, Polzahl: 3, Raster in mm (P): 16.00, Isoliert: Ja, Breite: 9 mm
-
Art.-Nr.:1609801044VPE:1000 Stück
Dekafix, Klemmenmarkierung, 5 x 5 mm, Raster in mm (P): 5.00 Weidmueller, weiß
