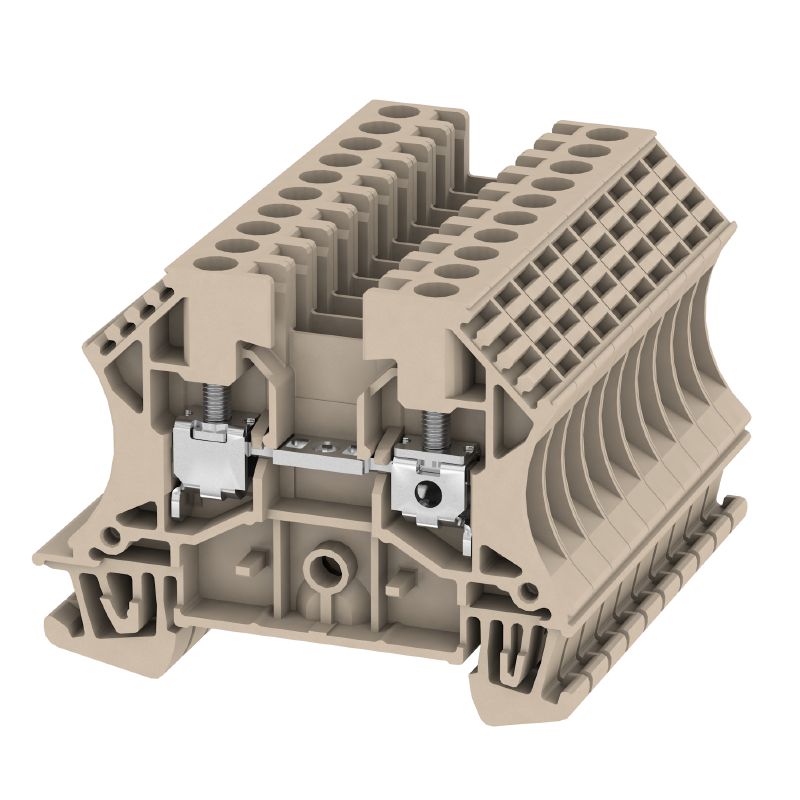

WDU 4/10

Ein- und mehrpolige Klemmenleiste, Schraubanschluss, dunkelbeige, 4 mm², 32 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, V-0, Wemid

Art.-Nr. 1021000000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Ein- und mehrpolige Klemmenleiste, Schraubanschluss, dunkelbeige, 4 mm², 32 A, 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, V-0, Wemid
Best.-Nr.	1021000000
Art	WDU 4/10
GTIN (EAN)	4008190076924
VPE	10 Stück

Abmessungen und Gewichte

Tiefe	46,5 mm
Tiefe (inch)	1,831 inch
Höhe	60 mm
Höhe (inch)	2,362 inch
Breite	6,1 mm
Breite (inch)	0,24 inch
Nettogewicht	89,06 g

Temperaturen

Lagertemperatur	-25 °C...55 °C
Einsatztemperaturbereich	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Dauergebrauchstemperatur, min.	-60 °C
Dauergebrauchstemperatur, max.	130 °C

Umweltanforderungen

RoHS-Konformitätsstatus	Konform ohne Ausnahme
REACH SVHC	No SVHC above 0.1 wt%

Werkstoffdaten

Werkstoff	Wemid
Farbe	dunkelbeige
Brennbarkeitsklasse nach UL 94	V-0

Bemessungsdaten IECEx/ATEX

Zertifikat-Nr. (ATEX)	DEMKO14ATEX1338U
Zertifikat-Nr. (IECEX)	IECEXULD14.0005U
Spannung max (ATEX)	690 V
Strom (ATEX)	32 A
Leiterquerschnitt max (ATEX)	4 mm²
Spannung max (IECEX)	690 V
Strom (IECEX)	32 A
Leiterquerschnitt max (IECEX)	4 mm²
Einsatztemperaturbereich	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Kennzeichnung EN 60079-7	Ex eb II C Gb
Kennzeichnung Ex 2014/34/EU	II 2 G D

Systemkennwerte

Ausführung	Schraubanschluss für steckbare Querverbindung für schraubbare Querverbindung
Abschlussplatte erforderlich	Ja
Anzahl der Potentiale	1
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Anzahl der Potentiale pro Etage	1
Etagen intern gebrückt	Nein
PE-Anschluss	Nein
Tragschiene	TS 35
N-Funktion	Nein
PE-Funktion	Nein
PEN-Funktion	Nein

weitere technische Daten

Anzahl gleicher Klemmen	10
explosionsgeprüfte Ausführung	Ja
Montageart	gerastet
Offene Seiten	rechts

Klemmbare Leiter (Weiterer Anschluss)

Anschlussart, weiterer Anschluss	Schraubanschluss
Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max.	4 mm²

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge	10 mm
Anschlussart	Schraubanschluss
Anschlussart 2	Schraubanschluss
Anschlussrichtung	seitlich
Anzahl Anschlüsse	2
Klemmbare Leiter	Anschluss Ausprägung: Schraubanschluss Leiteranschlussquerschnitt: Typ: eindrähtig, H05(07) V-U min.: 0,5 mm² max.: 6 mm² nominal: 4 mm² Aderendhülse: Abisolierlänge: min.: 10 mm max.: 10 mm nominal: 10 mm Anzugsdrehmoment: min.: 0,5 Nm max.: 1 Nm Anschluss Ausprägung: Schraubanschluss Leiteranschlussquerschnitt: Typ: mehrdrähtig, H07V-R min.: 1,5 mm² max.: 6 mm² nominal: 4 mm² Aderendhülse: Abisolierlänge: min.: 10 mm max.: 10 mm nominal: 10 mm Anzugsdrehmoment: min.: 0,5 Nm max.: 1 Nm Anschluss Ausprägung: Schraubanschluss Leiteranschlussquerschnitt: Typ: feindrähtig, H05(07) V-K min.: 0,5 Nm max.: 6 Nm nominal: 4 Nm Aderendhülse: Abisolierlänge: min.: 10 mm max.: 10 mm nominal: 10 mm Anzugsdrehmoment: min.: 0,5 Nm max.: 1 Nm
Klemmschraube	M 3
Leiteranschlussquerschnitt, eindrähtig, max.	6 mm²
Leiteranschlussquerschnitt, eindrähtig, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.	4 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.	6 mm²
Leiteranschlussquerschnitt, feindrähtig, min.	0,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.	4 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.	0,5 mm²
Zwillings-Aderendhülse, max.	2,5 mm²
Zwillings-Aderendhülse, min.	0,5 mm²

Bemessungsdaten nach CSA

Leiterquerschnitt max (CSA)	10 AWG
Leiterquerschnitt min (CSA)	26 AWG
Spannung Gr C (CSA)	600 V
Strom Gr B (CSA)	35 A
Strom Gr C (CSA)	35 A
Zertifikat-Nr. (CSA)	200039-1057876

Maße

Versatz TS 35

32 mm

Allgemeines

Normen	IEC 60947-7-1
Polzahl	10
Tragschiene	TS 35

Bemessungsdaten

Bemessungsquerschnitt	4 mm²
Bemessungsspannung	800 V
Bemessungsspannung DC	800 V
Nennstrom	32 A
Normen	IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x	1 mΩ
Verlustleistung gemäß IEC 60947-7-x	1,02 W

Bemessungsdaten nach UL

Leitergr. Factory wiring max (UR)	10 AWG
Leitergr. Factory wiring min (UR)	26 AWG
Leitergr. Field wiring max (UR)	10 AWG
Leitergr. Field wiring min (UR)	22 AWG
Spannung Gr C (UR)	600 V
Strom Gr C (UR)	35 A
Zertifikat-Nr. (UR)	E60693

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_42060) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_42061) [16-AV4BO-0265U.](https://mdcop.weidmueller.com/mediadelivery/asset/900_318066) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37563) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59619)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1021000000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1021000000)
Anwenderdokumentation	[NTI WDU/WPE 4](https://mdcop.weidmueller.com/mediadelivery/asset/900_35394) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC001284
ETIM 7.0	EC001284
ETIM 8.0	EC001284
ETIM 9.0	EC001284
ECLASS 9.0	27-14-11-06
ECLASS 9.1	27-14-11-06
ECLASS 10.0	27-14-11-06
ECLASS 11.0	27-14-11-06
ECLASS 12.0	27-14-11-06
ECLASS 13.0	27-14-11-06
ECLASS 14.0	27-14-11-06

Zulassungen

Zulassungen	![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![IECEXULD](/picture/IECEXULD.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif) ![KOSHAEX](/picture/KOSHAEX.gif) ![UKEX](/picture/UKEX.gif) ![UR](/picture/UR.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (UR)	E60693
