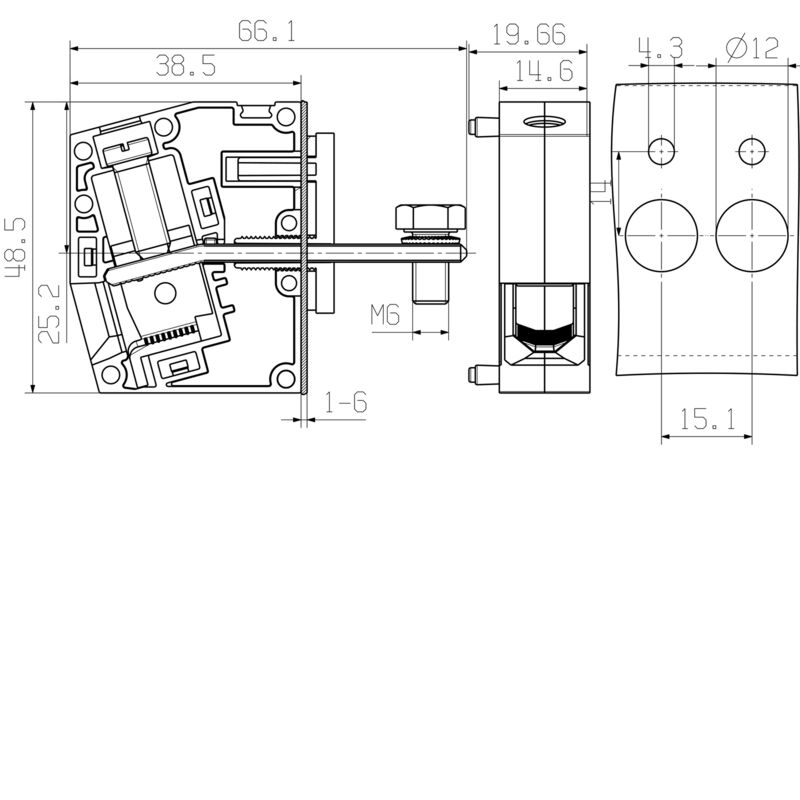

WGK 25 VP/Z BK BX — Maßbild

WGK 25 VP/Z BK BX — Deratingkurve

Datenblatt herunterladen

WGK 25 VP/Z BK BX

OMNIMATE Power - Serie WGK, Durchführungsklemme, Bemessungsquerschnitt: 25 mm², Wemid (PA), Direktmontage, Durchführung

Art.-Nr. 2444790000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	OMNIMATE Power - Serie WGK, Durchführungsklemme, Bemessungsquerschnitt: 25 mm², Wemid (PA), Direktmontage, Durchführung
Best.-Nr.	2444790000
Art	WGK 25 VP/Z BK BX
GTIN (EAN)	4050118480238
VPE	50 Stück
Produkt-Kennzahlen	IEC: 690 V / 101 A / 6 - 35 mm² UL: 600 V / 100 A / AWG 10 - AWG 3
Verpackung	Box

Abmessungen und Gewichte

Höhe	48,5 mm
Höhe (inch)	1,909 inch
Höhe niedrigstbauend	48,5 mm
Breite	19,7 mm
Breite (inch)	0,776 inch
Länge	19,66 mm
Länge (inch)	0,774 inch
Nettogewicht	47,24 g

Umweltanforderungen

RoHS-Konformitätsstatus	Konform ohne Ausnahme
REACH SVHC	No SVHC above 0.1 wt%

Systemkennwerte

Produktfamilie	OMNIMATE Power - Serie WGK
Leiteranschlusstechnik	Kabelschuh: Ringkabelschuh / Gabelkabelschuh
Leiterabgangsrichtung	180°
Polzahl	1
Polreihenzahl	1
Kundenseitig anreihbar	Ja
Schraubendreherklinge	1,2 x 6,5
Anzugsdrehmoment, min.	4 Nm
Anzugsdrehmoment, max.	4,5 Nm
Klemmschraube	M 6
Abisolierlänge	18 mm
Berührungsschutz nach DIN VDE 0470	IP 20
Schutzart	IP20
Anschlussart 1	Zugbügel
Anschlussart 2	Schraubanschluss

Isolierstoff	Wemid (PA)
Farbe	schwarz
Farbtabelle (ähnlich)	RAL 9011
Brennbarkeitsklasse nach UL 94	V-0
Kontaktmaterial	Cu-leg
Kontaktoberfläche	verzinnt
Lagertemperatur, min.	-40 °C
Lagertemperatur, max.	70 °C
Betriebstemperatur, min.	-50 °C
Betriebstemperatur, max.	120 °C
Temperaturbereich Montage, min.	-25 °C
Temperaturbereich Montage, max.	120 °C

Anschließbare Leiter

Klemmbereich, min.	4 mm²
Klemmbereich, max.	35 mm²
Leiteranschlussquerschnitt AWG, min.	AWG 10
Leiteranschlussquerschnitt AWG, max.	AWG 3
eindrähtig, min. H05(07) V-U	6 mm²
eindrähtig, max. H05(07) V-U	16 mm²
mehrdrähtig, min. H07V-R	10 mm²
mehrdrähtig, max. H07V-R	35 mm²
feindrähtig, min. H05(07) V-K	10 mm²
feindrähtig, max. H05(07) V-K	25 mm²
mit AEH mit Kragen DIN 46 228/4, min.	4 mm²
mit AEH mit Kragen DIN 46 228/4, max.	25 mm²
mit Aderendhülse nach DIN 46 228/1, min.	4 mm²
mit Aderendhülse nach DIN 46 228/1, max.	25 mm²
Klemmbare Leiter	Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 4 mm² Aderendhülse: Abisolierlänge: nominal: 18 mm Empfohlene Aderendhülse: 9004110000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 6 mm² Aderendhülse: Abisolierlänge: nominal: 18 mm Empfohlene Aderendhülse: 9004130000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 10 mm² Aderendhülse: Abisolierlänge: nominal: 18 mm Empfohlene Aderendhülse: 0379300000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 25 mm² Aderendhülse: Abisolierlänge: nominal: 18 mm Empfohlene Aderendhülse: 0375300000
Hinweistext	Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen. Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.

Bemessungsdaten nach IEC

geprüft nach Norm	IEC 60664-1
Bemessungsstrom, min. Polzahl (Tu=20°C)	101 A
Bemessungsstrom, max. Polzahl (Tu=20°C)	101 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3	690 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3	6 kV

Nenndaten nach CSA

Nennspannung (Use group B / CSA)	600 V
Nennspannung (Use group C / CSA)	600 V
Nennspannung (Use group D / CSA)	300 V
Nennstrom (Use group B / CSA)	100 A
Nennstrom (Use group C / CSA)	100 A
Nennstrom (Use group D / CSA)	10 A
Leiteranschlussquerschnitt AWG, min.	AWG 10
Leiteranschlussquerschnitt AWG, max.	AWG 3

Nenndaten nach UL 1059

Institut (cURus)	CURUS
Zertifikat-Nr. (cURus)	E60693
Nennspannung (Use group B / UL 1059)	600 V
Nennspannung (Use group C / UL 1059]	600 V
Nennspannung (Use group D / UL 1059)	300 V
Nennstrom (Use group B / UL 1059)	100 A
Nennstrom (Use group C / UL 1059)	100 A
Nennstrom (Use group D / UL 1059)	10 A
Leiteranschlussquerschnitt AWG, min.	AWG 10
Leiteranschlussquerschnitt AWG, max.	AWG 3
Hinweis zu den Zulassungswerten	Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackung	Box
VPE Länge	336 mm
VPE Breite	170 mm
VPE Höhe	77 mm

Wichtiger Hinweis

Hinweise

Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten. Dies kann im Gerät durch Vollverguss oder den Einsatz von zusätzlichen Distanzplatten gewährleistet werden.

Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.

Farben: SW = Schwarz; GN/YL = Grün/Gelb; GY = Grau

Weitere Varianten auf Anfrage

WGK: Bemessungsspannung Kunststoffwände: 1 - 6 mm = 800 V; Metallwände: 1 - 4 mm = 800 V; Metallwände: 4 - 6 mm = 690 V

WGKV: Bemessungsspannung Kunststoffwände: 1 - 6 mm = 800 V; Metallwände: 1 - 4 mm = 800 V; Metallwände: 4 - 6 mm = 690 V

WGK…VP: Bemessungsspannung Kunststoffwände: 1 - 6 mm = 800 V; Metallwände: 1 - 2,5 mm = 800 V; Metallwände: 2,5 - 4 mm = 690 V; Metallwände: 4 - 6 mm = 500 V

Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate
