Eigenschaften
| Ausfuehrung | Schutzleiter-Reihenklemme, Schraubanschluss, grün / gelb, 10 mm², 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid |
| Best.-Nr. | 1010300000 |
| Art | WPE 10 |
| GTIN (EAN) | 4008190031251 |
| VPE | 50 Stück |
| Tiefe | 46,5 mm |
| Tiefe (inch) | 1,831 inch |
| Tiefe inklusive Tragschiene | 47 mm |
| Höhe | 56 mm |
| Höhe (inch) | 2,205 inch |
| Breite | 9,9 mm |
| Breite (inch) | 0,39 inch |
| Nettogewicht | 30,28 g |
| Lagertemperatur | -25 °C...55 °C |
| Einsatztemperaturbereich | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Dauergebrauchstemperatur, min. | -60 °C |
| Dauergebrauchstemperatur, max. | 130 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Werkstoff | Wemid |
| Farbe | grün / gelb |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Zertifikat-Nr. (ATEX) | DEMKO14ATEX1338U |
| Zertifikat-Nr. (IECEX) | IECEXULD14.0005U |
| Leiterquerschnitt max (ATEX) | 10 mm² |
| Leiterquerschnitt max (IECEX) | 10 mm² |
| Einsatztemperaturbereich | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Kennzeichnung EN 60079-7 | Ex eb II C Gb |
| Kennzeichnung Ex 2014/34/EU | II 2 G D |
| Ausführung |
Schraubanschluss
mit PE-Anschluss geschlossen |
| Abschlussplatte erforderlich | Nein |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Potentiale pro Etage | 1 |
| Etagen intern gebrückt | Nein |
| PE-Anschluss | Ja |
| Tragschiene | TS 35 |
| N-Funktion | Nein |
| PE-Funktion | Ja |
| PEN-Funktion | Nein |
| Anzahl gleicher Klemmen | 1 |
| Arretierung | schraubbar |
| Einbauhinweis | geschraubt |
| explosionsgeprüfte Ausführung | Ja |
| Montageart | geschraubt |
| Offene Seiten | geschlossen |
| Anschlussart, weiterer Anschluss | Schraubanschluss |
| Abisolierlänge | 12 mm |
| Anschlussart | Schraubanschluss |
| Anschlussrichtung | seitlich |
| Anzahl Anschlüsse | 2 |
| Anzugsdrehmoment, max. | 2,4 Nm |
| Anzugsdrehmoment, min. | 1,2 Nm |
| Klemmbereich, max. | 16 mm² |
| Klemmbereich, min. | 1,31 mm² |
| Klemmschraube | M 4 |
| Klingenmaß | 1,0 x 5,5 mm |
| Lehrdorn nach 60 947-1 | B6 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 16 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 1,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 16 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 1,5 mm² |
| Leiterquerschnitt max (CSA) | 6 AWG |
| Leiterquerschnitt min (CSA) | 16 AWG |
| Zertifikat-Nr. (CSA) | 200039-1888378 |
| Versatz TS 35 | 32 mm |
| Einbauhinweis | geschraubt |
| Normen | IEC 60947-7-2 |
| Tragschiene | TS 35 |
| Bemessungskurzzeitstrom | 1200 A (10 mm²) |
| Mittelschraube bei PE Klemmen | M 3 |
| Anzugsdrehmomentbereich Befestigungsschraube | 0,5...1,0 Nm |
| PEN-Funktion | Nein |
| Bemessungsquerschnitt | 10 mm² |
| Bemessungsspannung zur Nachbarklemme | 800 V |
| Bemessungsspannung DC | 800 V |
| Normen | IEC 60947-7-2 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 0,56 mΩ |
| Bemessungsstoßspannung zur Nachbarklemme | 8 kV |
| Verlustleistung gemäß IEC 60947-7-x | 1,82 W |
| Verschmutzungsgrad | 3 |
| Leitergr. Factory wiring max (UR) | 6 AWG |
| Leitergr. Factory wiring min (UR) | 16 AWG |
| Leitergr. Field wiring max (UR) | 6 AWG |
| Leitergr. Field wiring min (UR) | 16 AWG |
| Zertifikat-Nr. (UR) | E60693 |

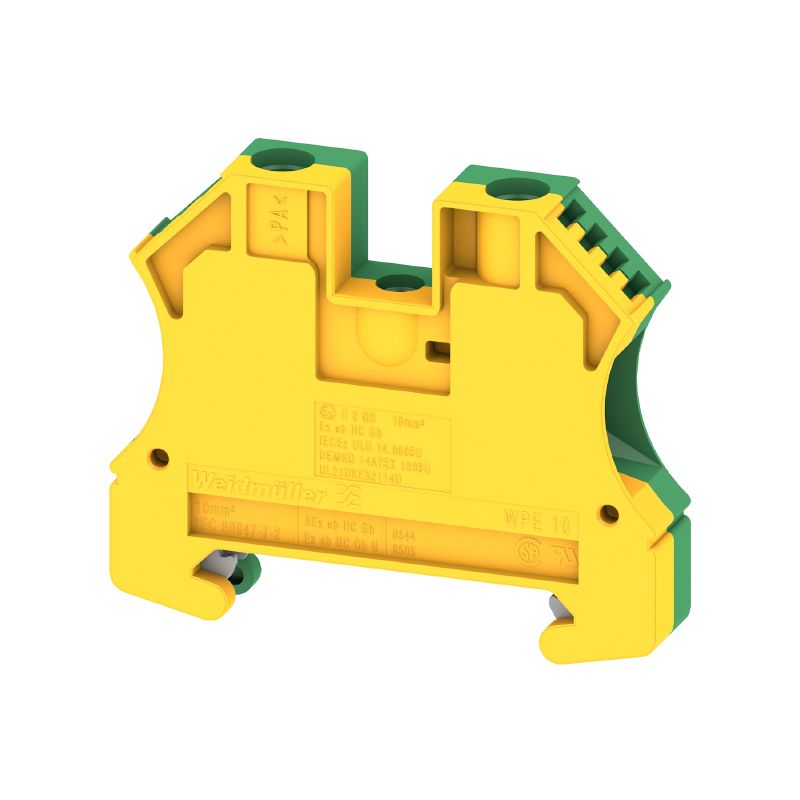

| Bildüberschrift-02 | Produktbild |
| Bildunterschrift-02 | Abbildung ähnlich |
| Zulassung / Zertifikat / Konformitätsdokument |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37711)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37473) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284529) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253961) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89233) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89234) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153735) [POLSKIREJ certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_156118) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253962) [16-AV4BO-0265U.](https://mdcop.weidmueller.com/mediadelivery/asset/900_318066) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59351) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1010300000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1010300000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1010300000&norm=0) |
| Anwenderdokumentation |
[NTI_ IECEx_WDU-WPE 10.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35412)
[NTI WDU/WPE 10 SL/EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_35566) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| ECLASS 14.0 | 27-25-01-03 |
| Zulassungen |                |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (UR) | E60693 |
| Zertifikat-Nr. (cURusEX) | E184763 |
Zubehör
-
Art.-Nr.:1966380000VPE:50 Stück
Abschlussplatte (Klemmen), dunkelbeige, Höhe: 54.5 mm, Breite: 0.35 mm, V-0, Wemid
-
Art.-Nr.:1060300000VPE:10 Stück
Querverbinder (Klemmen), geschraubt, silbergrau, 57 A, Polzahl: 2, Raster in mm (P): 10.00, Isoliert: Nein, Breite: 14.8 mm
-
Art.-Nr.:2007190000VPE:800 Stück
WS, Klemmenmarkierung, 12 x 5 mm, Weidmueller, weiß
-
Art.-Nr.:1609801044VPE:1000 Stück
Dekafix, Klemmenmarkierung, 5 x 5 mm, Raster in mm (P): 5.00 Weidmueller, weiß
-
Art.-Nr.:1609860000VPE:720 Stück
WS, Klemmenmarkierung, 12 x 5 mm, Raster in mm (P): 5.00 Weidmueller, Allen-Bradley, weiß
-
Art.-Nr.:1061200000VPE:50 Stück
Endwinkel, dunkelbeige, TS 35, HB, Wemid, Breite: 8 mm, 100 °C
-
Art.-Nr.:1058800000VPE:20 Stück
Trennwand (Klemmen), dunkelbeige, Höhe: 86 mm, Breite: 3 mm, V-0, Wemid
-
-
-
Art.-Nr.:1636530000VPE:20 Stück
Klemmenmarkierer, Klemmenmarkierung, 15 x 7 mm, Raster in mm (P): 5.00 Weidmueller, weiß
-
Art.-Nr.:1611930000VPE:20 Stück
Klemmenmarkierer, Klemmenmarkierung, 32 x 7 mm, Raster in mm (P): 5.00 Weidmueller, weiß
-
Art.-Nr.:0517960000VPE:20 Stück
SCHT, Klemmenmarkierung, 39.3 x 8 mm, Raster in mm (P): 7.00 Weidmueller, weiß
-
Art.-Nr.:2007130000VPE:500 Stück
Dekafix, Klemmenmarkierung, 5 x 8 mm, Weidmueller, weiß
