Eigenschaften

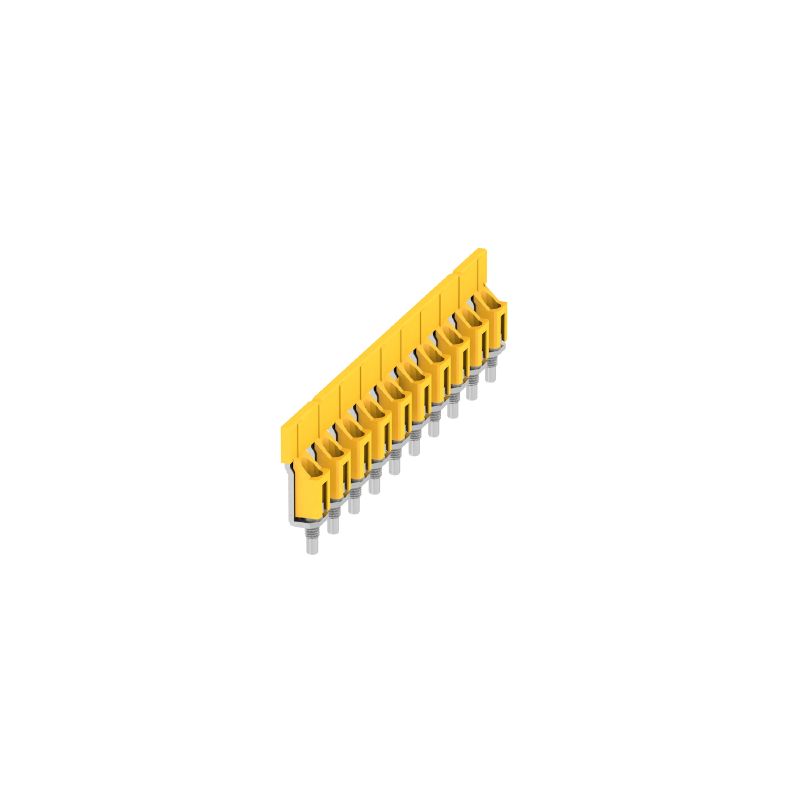

| Ausfuehrung | Querverbinder (Klemmen), geschraubt, gelb, 112 A, Polzahl: 10, Raster in mm (P): 16.00, Isoliert: Ja, Breite: 9.85 mm |
| Best.-Nr. | 1053160000 |
| Art | WQV 35/10 |
| GTIN (EAN) | 4008190026028 |
| VPE | 10 Stück |
| Tiefe | 28 mm |
| Tiefe (inch) | 1,102 inch |
| Höhe | 155,7 mm |
| Höhe (inch) | 6,13 inch |
| Breite | 9,85 mm |
| Breite (inch) | 0,388 inch |
| Nettogewicht | 67,4 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -60 °C |
| Dauergebrauchstemperatur, max. | 130 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Werkstoff | PA 66 |
| Farbe | gelb |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Ausführung | für Klemmen |
| Befestigungsart | geschraubt |
| Einbauhinweis | Direktmontage |
| Anzahl gebrückter Klemmen | 10 |
| Anzugsdrehmomentbereich Befestigungsschraube | 1,2...2,4 Nm |
| Bemessungsstrom mehrpolig | 112 A |
| Typ | Querverbinder |
| Raster in mm (P) | 16 mm |
| Einbauhinweis | Direktmontage |
| Polzahl | 10 |
| Bemessungsspannung | 400 V |
| Nennstrom | 112 A |
| Zulassung / Zertifikat / Konformitätsdokument | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten |
[CAD data -- 09134_WQV_35-10_DXF.dxf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38088)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_236559) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1053160000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1053160000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1053160000&norm=0) |
| Anwenderdokumentation |
[Beipackzettel_WQV.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35346)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Konform |
Zubehör
Ist Zubehör von
-
Art.-Nr.:2000060000VPE:40 Stück
Durchgangs-Reihenklemme, Schraubanschluss, schwarz/gelb, 35 mm², 125 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1393400000VPE:40 Stück
Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 35 mm², 125 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1028880000VPE:40 Stück
Durchgangs-Reihenklemme, Schraubanschluss, blau, 35 mm², 125 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1029000000VPE:25 Stück
Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 35 mm², 125 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1020680000VPE:25 Stück
Durchgangs-Reihenklemme, Schraubanschluss, blau, 35 mm², 125 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1020580000VPE:40 Stück
Durchgangs-Reihenklemme, Schraubanschluss, blau, 35 mm², 125 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1028800000VPE:40 Stück
Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 35 mm², 125 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1020600000VPE:25 Stück
Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 35 mm², 125 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1020510000VPE:40 Stück
Durchgangs-Reihenklemme, Schraubanschluss, schwarz, 35 mm², 125 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1298080000VPE:40 Stück
Durchgangs-Reihenklemme, Schraubanschluss, rot, 35 mm², 125 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
-
Art.-Nr.:1020500000VPE:40 Stück
Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 35 mm², 125 A, 1000 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35, V-0, Wemid, 130 °C
