Eigenschaften

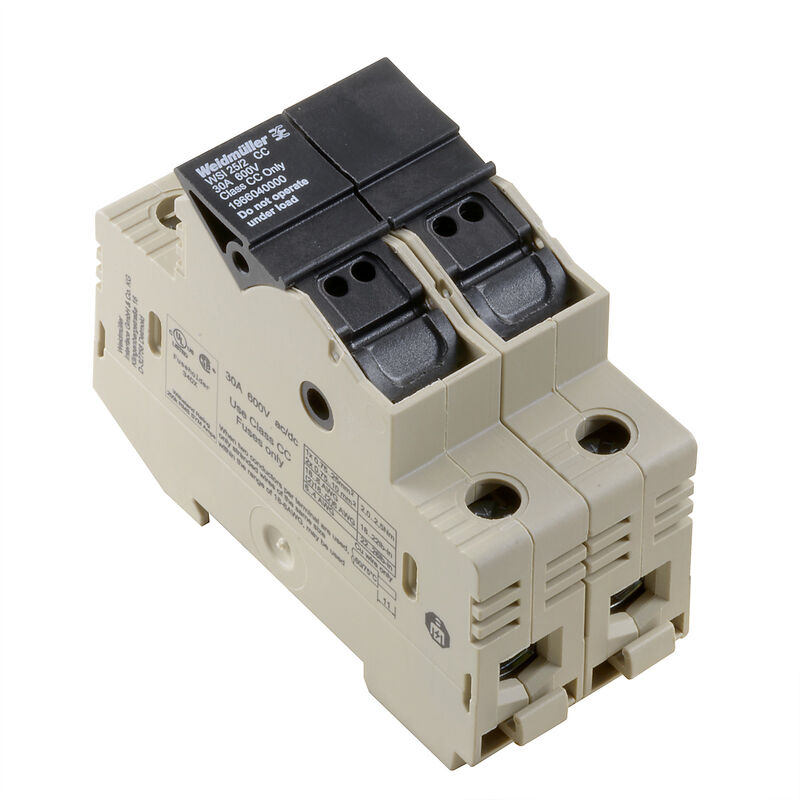

| Ausfuehrung | Sicherungs-Reihenklemme, Schraubanschluss, dunkelbeige, 25 mm², 32 A, 690 V, Anzahl Anschlüsse: 4, Anzahl der Etagen: 1, TS 35 |
| Best.-Nr. | 1966040000 |
| Art | WSI 25/2 CC |
| GTIN (EAN) | 4032248657780 |
| VPE | 6 Stück |
| Tiefe | 58 mm |
| Tiefe (inch) | 2,283 inch |
| Höhe | 81 mm |
| Höhe (inch) | 3,189 inch |
| Breite | 36 mm |
| Breite (inch) | 1,417 inch |
| Nettogewicht | 102,833 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -50 °C |
| Dauergebrauchstemperatur, max. | 120 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Werkstoff | PA 66/6 |
| Farbe | dunkelbeige |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Ausführung |
Schraubanschluss
Sicherungselement geschlossen |
| Abschlussplatte erforderlich | Ja |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Potentiale pro Etage | 1 |
| Etagen intern gebrückt | Nein |
| PE-Anschluss | Nein |
| Tragschiene | TS 35 |
| N-Funktion | Nein |
| PE-Funktion | Nein |
| PEN-Funktion | Nein |
| Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, max. | 10 mm² |
| Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, min. | 0,75 mm² |
| Montageart | gerastet |
| Offene Seiten | geschlossen |
| Anschlussart, weiterer Anschluss | Schraubanschluss |
| Abisolierlänge | 11 mm |
| Anschlussart | Schraubanschluss |
| Anschlussart 2 | Schraubanschluss |
| Anschlussrichtung | seitlich |
| Anzahl Anschlüsse | 4 |
| Anzugsdrehmoment, max. | 2,5 Nm |
| Anzugsdrehmoment, min. | 2 Nm |
| Klemmbare Leiter |
|
| Klemmbereich, max. | 25 mm² |
| Klemmbereich, min. | 1,5 mm² |
| Leiteranschlussquerschnitt AWG, max. | AWG 4 |
| Leiteranschlussquerschnitt AWG, min. | AWG 18 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 25 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 25 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 25 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 25 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 1,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 25 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 1,5 mm² |
| Leiterquerschnitt max (CSA) | 3 AWG |
| Leiterquerschnitt min (CSA) | 18 AWG |
| Zertifikat-Nr. (CSA) | 238018-1868186 |
| Versatz TS 35 | 40,5 mm |
| Sicherungseinsatz | max. 3W für gG/gL max. 1,2W für aM |
| Sicherungshalter (Einsatzträger) | schwenkbar |
| Leiteranschlussquerschnitt AWG, max. | AWG 4 |
| Leiteranschlussquerschnitt AWG, min. | AWG 18 |
| Normen | IEC 60947-7-3 |
| Tragschiene | TS 35 |
| Bemessungsquerschnitt | 25 mm² |
| Bemessungsspannung | 690 V |
| Bemessungsspannung zur Nachbarklemme | 690 V |
| Bemessungsspannung DC | 690 V |
| Nennstrom | 32 A |
| Strom bei max. Leiter | 32 A |
| Normen | IEC 60947-7-3 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 0,32 mΩ |
| Bemessungsstoßspannung | 6 kV |
| Verlustleistung gemäß IEC 60947-7-x | 3,23 W |
| Verschmutzungsgrad | 3 |
| Produkthinweis | Die Spannung ist abhängig vom gewählten Sicherungselement oder der gewählten Leuchtanzeige |
| Zulassung / Zertifikat / Konformitätsdokument |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68097)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284530) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65404) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1966040000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1966040000) |
| Anwenderdokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Zulassungen |     |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Zertifikat-Nr. (cULus) | E175322 |
