Eigenschaften

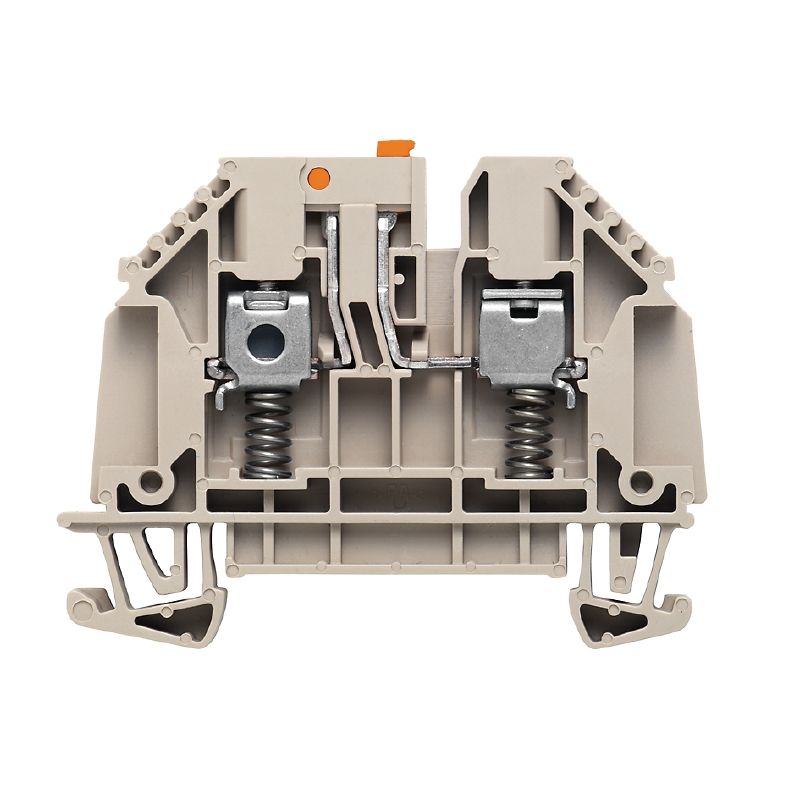

| Ausführung | Trenn- und Messtrenn-Reihenklemme, Schraubanschluss, 4 mm², 500 V, 32 A, ohne, Quertrennung: ohne, integrierte Prüfbuchse: Ja, TS 35, dunkelbeige |
| Best.-Nr. | 7910300000 |
| Typ | WTR 4 STB SL |
| GTIN (EAN) | 4008190576745 |
| VPE | 50 Stück |
| Tiefe | 46,5 mm |
| Tiefe (inch) | 1,831 inch |
| Tiefe inklusive Tragschiene | 47 mm |
| Höhe | 61,5 mm |
| Höhe (inch) | 2,421 inch |
| Breite | 6,1 mm |
| Breite (inch) | 0,24 inch |
| Nettogewicht | 14,76 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -50 °C |
| Dauergebrauchstemperatur, max. | 120 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | f92ee310-1e24-42d5-9b63-f4a42add4010 |
| Werkstoff | Wemid |
| Farbe | dunkelbeige |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Ausführung |
Schraubanschluss
Abteiltrennelement mit Fremdfederung mit Steckbuchsen für steckbare Querverbindung einseitig offen |
| Abschlussplatte erforderlich | Ja |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Potentiale pro Etage | 1 |
| Etagen intern gebrückt | Nein |
| PE-Anschluss | Nein |
| Tragschiene | TS 35 |
| N-Funktion | Nein |
| PE-Funktion | Nein |
| PEN-Funktion | Nein |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, 2 Klemmbare Leiter, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, 2 Klemmbare Leiter, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, min. | 0,5 mm² |
| Anzahl gleicher Klemmen | 1 |
| explosionsgeprüfte Ausführung | Nein |
| Montageart | gerastet |
| Offene Seiten | rechts |
| Anschlussart, weiterer Anschluss | Schraubanschluss |
| Abisolierlänge | 13 mm |
| Anschlussart | Schraubanschluss |
| Anschlussart 2 | Schraubanschluss |
| Anschlussrichtung | seitlich |
| Anzahl Anschlüsse | 2 |
| Anzugsdrehmoment, max. | 0,6 Nm |
| Anzugsdrehmoment, min. | 0,5 Nm |
| Drehmomentstufe mit Elektroschrauber Typ DMS | 2 |
| Klemmbereich, max. | 6 mm² |
| Klemmbereich, min. | 0,22 mm² |
| Klemmschraube | M 3 |
| Klingenmaß | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1 | A4 |
| Leiteranschlussquerschnitt AWG, max. | AWG 10 |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 1,5 mm² |
| Leiterquerschnitt max (CSA) | 10 AWG |
| Leiterquerschnitt min (CSA) | 22 AWG |
| Spannung Gr D (CSA) | 300 V |
| Strom Gr D (CSA) | 10 A |
| Zertifikat-Nr. (CSA) | 200039-1057876 |
| Leiteranschlussquerschnitt AWG, max. | AWG 10 |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Normen | IEC 60947-7-1 |
| Tragschiene | TS 35 |
| Bemessungsquerschnitt | 4 mm² |
| Bemessungsspannung | 500 V |
| Bemessungsspannung DC | 500 V |
| Nennstrom | 32 A |
| Strom bei max. Leiter | 32 A |
| Normen | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 1 mΩ |
| Bemessungsstoßspannung | 6 kV |
| Verlustleistung gemäß IEC 60947-7-x | 1,02 W |
| Verschmutzungsgrad | 3 |
| Leitergr. Factory wiring max (UR) | 10 AWG |
| Leitergr. Factory wiring min (UR) | 22 AWG |
| Leitergr. Field wiring max (UR) | 10 AWG |
| Leitergr. Field wiring min (UR) | 22 AWG |
| Spannung Gr C (UR) | 300 V |
| Strom Gr C (UR) | 22 A |
| Zertifikat-Nr. (UR) | E60693 |
| Zulassung / Zertifikat / Konformitätsdokument |
[CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89260)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89261) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37180) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66603) |
| Engineering-Daten | [Zuken E3.S](LINK/CAE_DE.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7910300000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7910300000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=7910300000&norm=0) |
| Anwenderdokumentation |
[Beipackzettel_WTR4.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35521)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9.1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| Zulassungen |      |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (UR) | E60693 |
