WTZ4 PT100/2 V 0-10V
WTZ4 PT100/2 V 0-10V

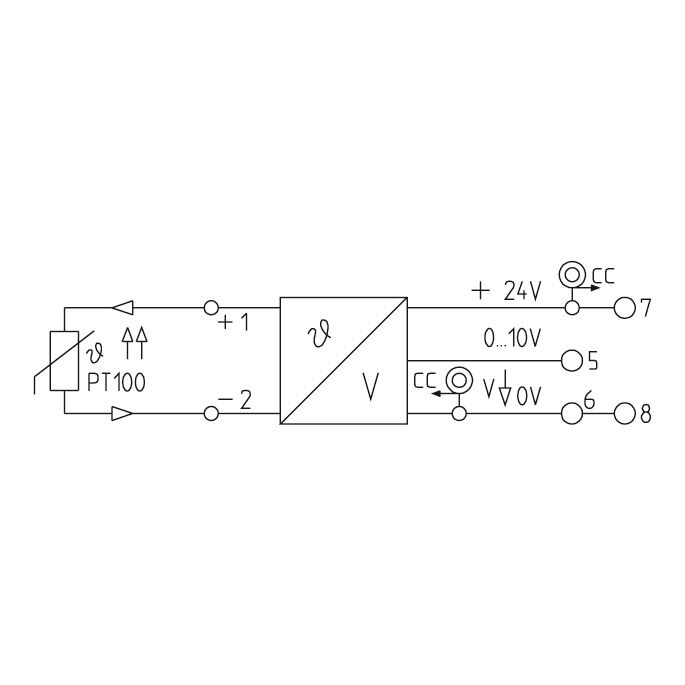

전기 기호
WTZ4 PT100/2 V 0-10V
그림과 유사

WTZ4 PT100/2 V 0-10V

RTD 변압기, PT100, 2-컨덕터 결선, 구성 가능, 입력 : 온도, PT100(2 와이어), 출력 : 0-10 V

항목 번호 8432190000
데이터 시트 다운로드 제품 다운로드 엔지니어링 지원
액세서리 1 관련 제품 11
승인 일반 주문 데이터 치수 및 중량 온도 장애 확률 환경 제품 규정 준수 입력 출력 일반 데이터 절연 조정 결선 데이터 중요 참고 사항 분류 입찰 사양 시트

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cULus)
E141197

일반 주문 데이터

버전
RTD 변압기, PT100, 2-컨덕터 결선, 구성 가능, 입력 : 온도, PT100(2 와이어), 출력 : 0-10 V
주문 번호
8432190000
유형
WTZ4 PT100/2 V 0-10V
GTIN(EAN)
4032248110377
수량
1  items
배송 상태
향후에는 이 품목을 더 이상 사용할 수 없습니다.
이용가능 기간
30.12.2023
대체용 제품
[7760054183](~/p/7760054183)

치수 및 중량

깊이
112.4  mm
깊이 (인치)
4.425  inch
너비
12.5  mm
폭 (인치)
0.492  inch
길이
92.4  mm
길이 (인치)
3.638  inch
순중량
118  g

온도

보관 온도
-20 °C...85 °C
작동 온도
0 °C...55 °C

장애 확률

SIL(IEC 61508 준수)
없음

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
c2a21576-d875-4548-ae68-5e7f85ddf0c7

입력

센서
PT100 (2 wire)
센서 공급
1.45 mA
온도 입력 범위
설정 가능 -200...+800°C에서
입력 수
1

출력

부하 임피던스 전류
≤ 500 Ω
부하 임피던스 전압
≥ 1 kΩ
출력 수
1
출력 전압, 주
0...10 V

일반 데이터

공칭 소비 전력
0.5  VA
구성
DIP 스위치
전위차계
및 PT100 시뮬레이터
레일
TS 35
보호 등급
IP20
선형성
예
온도 계수
측정 범위 ≥ 200 K: ≤ 200 ppm/K (typ. 80 ppm/K)
100 K <= 측정 범위 <200 K: <250 ppm/K (typ. 100 ppm/K)
전류 소비량
< 38 mA @ IOUT = 20 mA
전압 공급
24 V DC ± 20 %
정확도
측정 범위의 ± 0.5 %

절연 조정

EMC 표준
EN 55011
EN 61000-6
갈바닉 절연
절연 미적용

결선 데이터

결선 유형
텐션 클램프 결선
탈피 길이, 정격 결선
7  mm
클램프 범위, 정격 결선
1.5  mm²
클램프 범위, 최소
0.5  mm²
클램프 범위, 최대
2.5  mm²

중요 참고 사항

제품 정보
본 제품은 곧 신제품으로 대체됩니다.
새로운 시스템과 함께 사용하지 마십시오. 저희 기술 지원센터에 연락하십시오.

분류

ETIM 6.0
EC002919
ETIM 7.0
EC002919
ETIM 8.0
EC002919
ETIM 9.0
EC002919
ETIM 10.0
EC002919
ECLASS 9.0
27-21-01-29
ECLASS 9.1
27-21-01-29
ECLASS 10.0
27-21-01-29
ECLASS 11.0
27-21-01-29
ECLASS 12.0
27-21-01-29
ECLASS 13.0
27-21-01-29
ECLASS 14.0
27-21-01-29
ECLASS 15.0
27-21-01-29

입찰 사양 시트

긴 사양

PT100 온도 측정 변압기, DIP 스위치로 구성, 2-와이어 결선 기술
12.5 mm 폭, 외부 전원 공급을 갖춘 RTD 측정 절연 변압기,
PT100- 2-와이어 신호 전송용.
입력 온도 범위 -200~+800 °C.
아날로그 DC 신호 0~10 V를 출력 측에서 사용할 수 있습니다.
전위차계로 제로/스팬 보상.

TS35 레일 장착용 애드온 하우징
크기: L/W/H 92.4/ 12.5/ 112.4 mm
텐션 클램프 결선 / 공칭 단면적 1.5 mm2
보호 등급: IP 20

입력                         PT100, 2-와이어
출력                                             0~10 V
부하 저항 > 1 kOhm
전송 오류             < 0,5 % v. E.
                                      일반적으로 200 ppm / °C
보조 전원                                     24 VDC +/- 20 %
주변
온도 범위 0°C~+55 °C

절연                                전기 절연 없음
인증 cULus, CSA




유형                                                            WTZ4 PT100/2 V 0-10V


짧은 사양
PT100 온도 측정 변압기, DIP 스위치로 구성, 2-와이어 결선 기술
12.5 mm 폭, 외부 전원 공급을 갖춘 RTD 측정 절연 변압기,
PT100- 2-와이어 신호 전송용.
입력 온도 범위 -200~+800 °C.
아날로그 DC 신호 0~10 V를 출력 측에서 사용할 수 있습니다.
전위차계로 제로/스팬 보상.
