Eigenschaften
| Ausführung | Zubehör, Befestigungsbock |
| Best.-Nr. | 1704740000 |

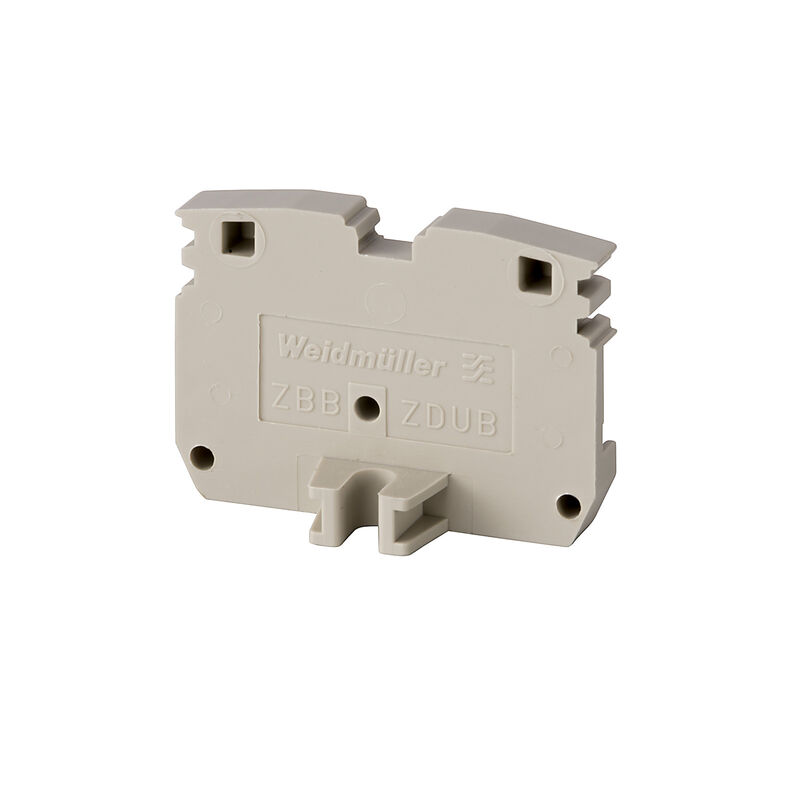

| Typ | ZBB ZDUB |
| GTIN (EAN) | 4008190948399 |
| VPE | 50 Stück |
| Tiefe | 23,8 mm |
| Tiefe (inch) | 0,937 inch |
| Höhe | 33,2 mm |
| Höhe (inch) | 1,307 inch |
| Breite | 5,1 mm |
| Breite (inch) | 0,201 inch |
| Nettogewicht | 2,56 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -50 |
| Dauergebrauchstemperatur, max. | 120 |
| Werkstoff | Wemid |
| Farbe | dunkelbeige |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Ausführung | Befestigungsblock |
| Abschlussplatte erforderlich | Ja |
| Einbauhinweis |
Direktmontage
Sammelschiene |
| rastbar | Nein |
| Einbauhinweis |
Direktmontage
Sammelschiene |
| Zulassung / Zertifikat / Konformitätsdokument | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten |
[CAD data -- 26249_ZBB_ZDUB_DXF.dxf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38056)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62917) |
| Engineering-Daten | [Zuken E3.S](LINK/CAE_DE.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1704740000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1704740000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1704740000&norm=0) |
| Anwenderdokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-01 |
| ROHS | Konform |
Ist Zubehör von
-
Art.-Nr.:1704540000VPE:100 Stück
Z-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Zugfederanschluss, dunkelbeige, Direktmontage
-
Art.-Nr.:1704550000VPE:100 Stück
Z-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Zugfederanschluss, blau, Direktmontage
-
Art.-Nr.:1704530000VPE:100 Stück
Z-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Zugfederanschluss, gelb, Montagefuß erforderlich für TS 32/ TS 35
-
Art.-Nr.:1704500000VPE:100 Stück
Z-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Zugfederanschluss, dunkelbeige, Direktmontage
-
Art.-Nr.:1704360000VPE:100 Stück
Z-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Zugfederanschluss, blau, Direktmontage
-
Art.-Nr.:1704690000VPE:100 Stück
Z-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Zugfederanschluss, dunkelbeige, Direktmontage
-
Art.-Nr.:1704720000VPE:100 Stück
Z-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Zugfederanschluss, gelb, Direktmontage
-
Art.-Nr.:1704560000VPE:100 Stück
Z-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Zugfederanschluss, orange, Direktmontage
-
Art.-Nr.:1704570000VPE:100 Stück
Z-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Zugfederanschluss, gelb, Direktmontage
-
Art.-Nr.:1704350000VPE:100 Stück
Z-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Zugfederanschluss, dunkelbeige, Direktmontage
-
Art.-Nr.:1704700000VPE:100 Stück
Z-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Zugfederanschluss, blau, Direktmontage
-
Art.-Nr.:1704380000VPE:100 Stück
Z-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Zugfederanschluss, gelb, Direktmontage
-
Art.-Nr.:1704370000VPE:100 Stück
Z-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Zugfederanschluss, orange, Direktmontage
