Eigenschaften

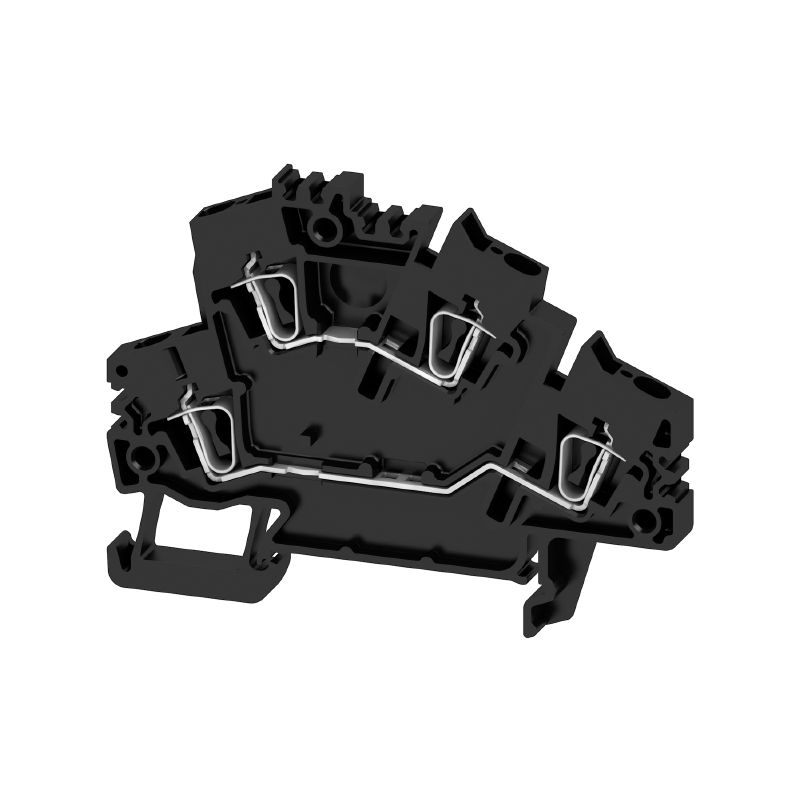

Ausfuehrung | Durchgangs-Reihenklemme, Doppelstock-Reihenklemme, Zugfederanschluss, 2.5 mm², 800 V, 24 A, schwarz |
Best.-Nr. | 2716220000 |
Art | ZDK 2.5-2 SW |
GTIN (EAN) | 4050118778182 |
VPE | 50 Stück |
Tiefe | 54,5 mm |
Tiefe (inch) | 2,146 inch |
Höhe | 72,5 mm |
Höhe (inch) | 2,854 inch |
Breite | 5,1 mm |
Breite (inch) | 0,201 inch |
Nettogewicht | 10,49 g |
Lagertemperatur | -25 °C...55 °C |
Dauergebrauchstemperatur, min. | -60 °C |
Dauergebrauchstemperatur, max. | 130 °C |
RoHS-Konformitätsstatus | Konform ohne Ausnahme |
REACH SVHC | No SVHC above 0.1 wt% |
Werkstoff | Wemid |
Farbe | schwarz |
Brennbarkeitsklasse nach UL 94 | V-0 |
Zertifikat-Nr. (ATEX) | DEMKO16ATEX1808U |
Zertifikat-Nr. (IECEX) | IECEXULD16.0036U |
Spannung max (ATEX) | 550 V |
Strom (ATEX) | 21 A |
Leiterquerschnitt max (ATEX) | 4 mm² |
Spannung max (IECEX) | 550 V |
Strom (IECEX) | 21 A |
Leiterquerschnitt max (IECEX) | 4 mm² |
Abschlussplatte erforderlich | Ja |
Anzahl der Potentiale | 2 |
Anzahl der Etagen | 2 |
Anzahl der Klemmstellen je Etage | 2 |
Etagen intern gebrückt | Nein |
Tragschiene | TS 35 |
explosionsgeprüfte Ausführung | Ja |
Montageart | gerastet |
Anschlussart, weiterer Anschluss | Zugfederanschluss |
Anschlussart | Zugfederanschluss |
Anschlussart 2 | Zugfederanschluss |
Anschlussrichtung | schräg |
Anzahl Anschlüsse | 4 |
Klingenmaß | 0,6 x 3,5 mm |
Leiteranschlussquerschnitt, eindrähtig, max. | 4 mm² |
Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 1,5 mm² |
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 2,5 mm² |
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
Leiteranschlussquerschnitt, feindrähtig, max. | 2,5 mm² |
Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
Leiteranschlussquerschnitt, mehrdrähtig, max. | 2,5 mm² |
Leiteranschlussquerschnitt, mehrdrähtig, min. | 0,5 mm² |
Leiterquerschnitt max (CSA) | 12 AWG |
Leiterquerschnitt min (CSA) | 30 AWG |
Spannung Gr C (CSA) | 600 V |
Strom Gr C (CSA) | 25 A |
Zertifikat-Nr. (CSA) | 200039-1236167 |
Normen | IEC 60947-7-1 |
Tragschiene | TS 35 |
Bemessungsquerschnitt | 2,5 mm² |
Bemessungsspannung | 800 V |
Bemessungsspannung DC | 800 V |
Nennstrom | 24 A |
Normen | IEC 60947-7-1 |
Durchgangswiderstand gemäß IEC 60947-7-x | 1,33 mΩ |
Verschmutzungsgrad | 3 |
Leitergr. Factory wiring max (cURus) | 12 AWG |
Leitergr. Factory wiring min (cURus) | 30 AWG |
Leitergr. Field wiring max (cURus) | 12 AWG |
Leitergr. Field wiring min (cURus) | 30 AWG |
Spannung Gr C (cURus) | 600 V |
Strom Gr C (cURus) | 20 A |
Zertifikat-Nr. (cURus) | E60693 |
Zulassung / Zertifikat / Konformitätsdokument |
[17-AV4BO-0544U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318067)
[Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_245236) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2716220000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2716220000) |
WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2716220000&norm=0) |
Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000897 |
ETIM 7.0 | EC000897 |
ETIM 8.0 | EC000897 |
ETIM 9.0 | EC000897 |
ECLASS 9.0 | 27-14-11-20 |
ECLASS 9.1 | 27-14-11-20 |
ECLASS 10.0 | 27-14-11-20 |
ECLASS 11.0 | 27-14-11-20 |
ECLASS 12.0 | 27-14-11-20 |
ECLASS 13.0 | 27-25-01-02 |
ECLASS 14.0 | 27-25-01-02 |
Zulassungen | ![CCCEX](/picture/CCCEX.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![CURUSEX](/picture/CURUSEX.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![IECEXULD](/picture/IECEXULD.gif) ![KOSHAEX](/picture/KOSHAEX.gif) ![UKEX](/picture/UKEX.gif) |
ROHS | Konform |
UL File Number Search | [UL Webseite](LINK/UL_search.html) |
Zertifikat-Nr. (cURus) | E60693 |
Zertifikat-Nr. (cURusEX) | E184763 |
