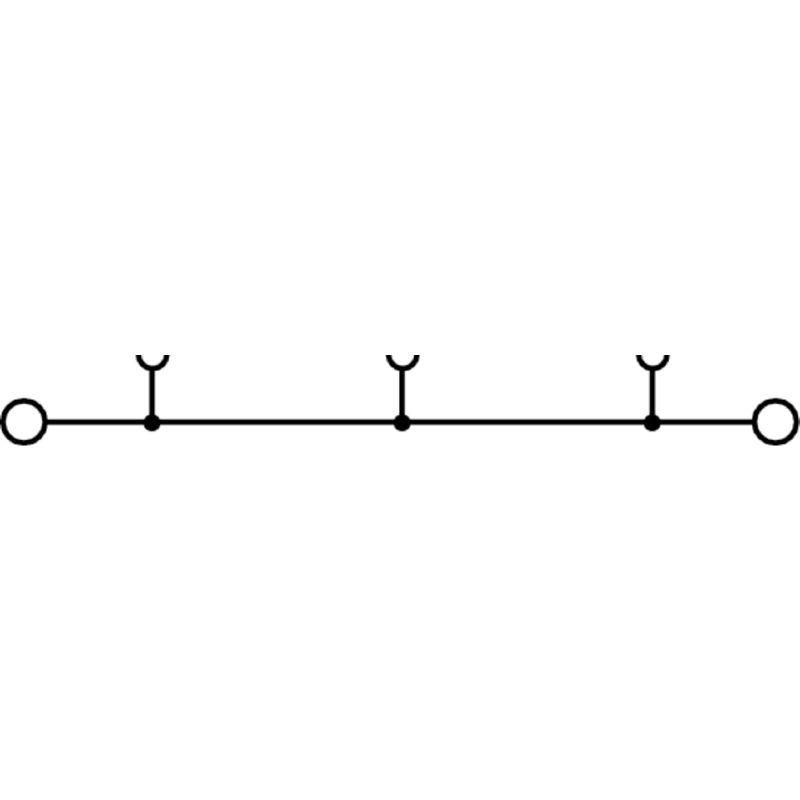

Eigenschaften

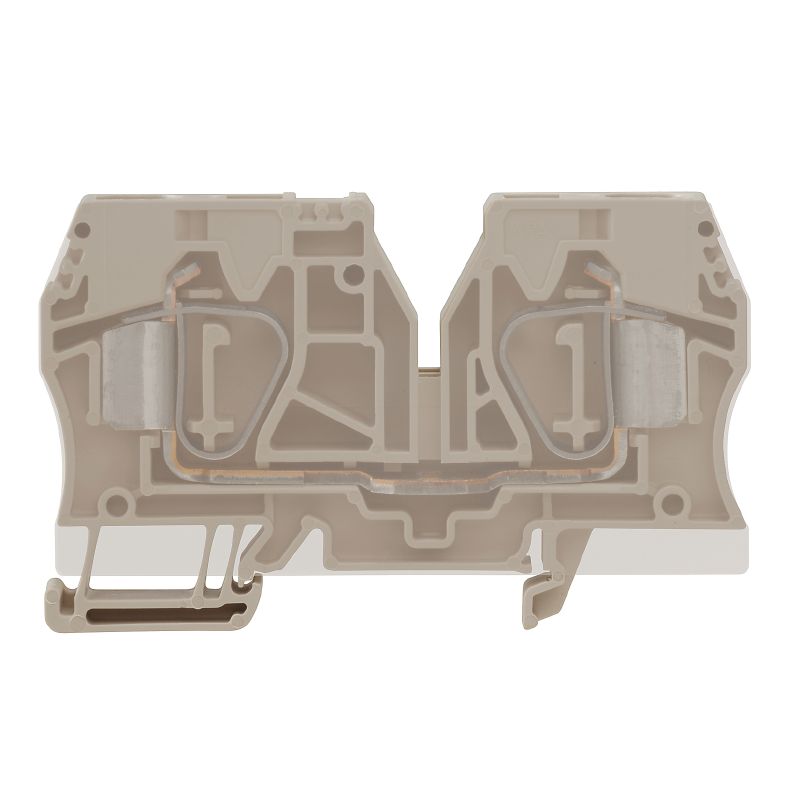

| Ausfuehrung | Einspeiseklemme, Zugfederanschluss, 16 mm², 500 V, 76 A, dunkelbeige |
| Best.-Nr. | 1745350000 |
| Art | ZEI 16 |
| GTIN (EAN) | 4032248002689 |
| VPE | 20 Stück |
| Tiefe | 50,5 mm |
| Tiefe (inch) | 1,988 inch |
| Tiefe inklusive Tragschiene | 51,5 mm |
| Höhe | 82,5 mm |
| Höhe (inch) | 3,248 inch |
| Breite | 14,7 mm |
| Breite (inch) | 0,579 inch |
| Nettogewicht | 43,79 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -50 °C |
| Dauergebrauchstemperatur, max. | 120 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Werkstoff | Wemid |
| Farbe | dunkelbeige |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Ausführung |
Einspeiseklemme
Zugfederanschluss für steckbare Querverbindung geschlossen |
| Abschlussplatte erforderlich | Nein |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Etagen intern gebrückt | Nein |
| PE-Anschluss | Nein |
| Tragschiene | TS 35 |
| Anzahl gleicher Klemmen | 1 |
| Einbauhinweis | Sammelschiene |
| explosionsgeprüfte Ausführung | Nein |
| Montageart | gerastet |
| Offene Seiten | geschlossen |
| Anschlussart, weiterer Anschluss | Zugfederanschluss |
| Abisolierlänge | 18 mm |
| Anschlussart | Zugfederanschluss |
| Anschlussrichtung | oben |
| Anzahl Anschlüsse | 2 |
| Klemmbereich, max. | 25 mm² |
| Klemmbereich, min. | 1,5 mm² |
| Klingenmaß | 1,0 x 5,5 mm |
| Lehrdorn nach 60 947-1 | A7 |
| Leiteranschlussquerschnitt AWG, max. | AWG 4 |
| Leiteranschlussquerschnitt AWG, min. | AWG 14 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 16 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 1,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 25 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 1,5 mm² |
| Leiterquerschnitt max (CSA) | 4 AWG |
| Leiterquerschnitt min (CSA) | 14 AWG |
| Spannung Gr B (CSA) | 600 V |
| Spannung Gr C (CSA) | 600 V |
| Spannung Gr D (CSA) | 600 V |
| Strom Gr B (CSA) | 65 A |
| Strom Gr C (CSA) | 65 A |
| Strom Gr D (CSA) | 5 A |
| Zertifikat-Nr. (CSA) | 200039-1152892 |
| Einbauhinweis | Sammelschiene |
| Leiteranschlussquerschnitt AWG, max. | AWG 4 |
| Leiteranschlussquerschnitt AWG, min. | AWG 14 |
| Normen | IEC 60947-7-1 |
| Tragschiene | TS 35 |
| Bemessungsquerschnitt | 16 mm² |
| Bemessungsspannung | 500 V |
| Bemessungsspannung DC | 500 V |
| Nennstrom | 76 A |
| Strom bei max. Leiter | 76 A |
| Normen | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 0,42 mΩ |
| Bemessungsstoßspannung | 8 kV |
| Verlustleistung gemäß IEC 60947-7-x | 2,43 W |
| Verschmutzungsgrad | 3 |
| Leitergr. Factory wiring max (cURus) | 4 AWG |
| Leitergr. Factory wiring min (cURus) | 14 AWG |
| Leitergr. Field wiring max (cURus) | 4 AWG |
| Leitergr. Field wiring min (cURus) | 14 AWG |
| Spannung Gr C (cURus) | 600 V |
| Strom Gr C (cURus) | 65 A |
| Zertifikat-Nr. (cURus) | E60693 |
| Zulassung / Zertifikat / Konformitätsdokument |
[CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89258)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89259) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37019) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224841) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1745350000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1745350000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1745350000&norm=0) |
| Anwenderdokumentation |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[User Manual Z-Series](https://mdcop.weidmueller.com/mediadelivery/asset/900_229215) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Zulassungen |      |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E60693 |
