Eigenschaften

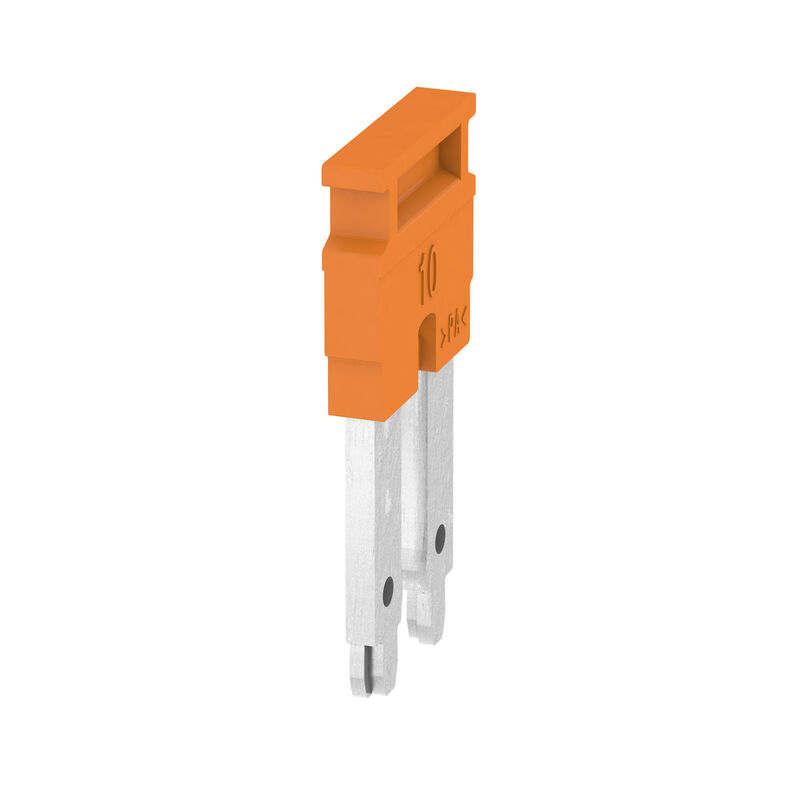

| Ausführung | Querverbinder (Klemmen), gesteckt, Polzahl: 2, Raster in mm (P): 10.00, 57 A, orange |
| Best.-Nr. | 2497250000 |
| Typ | ZQV 10N/2 |
| GTIN (EAN) | 4050118509144 |
| VPE | 25 Stück |
| Tiefe | 36,95 mm |
| Tiefe (inch) | 1,455 inch |
| Höhe | 4 mm |
| Höhe (inch) | 0,157 inch |
| Breite | 17,8 mm |
| Breite (inch) | 0,701 inch |
| Nettogewicht | 5,9 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -60 |
| Dauergebrauchstemperatur, max. | 130 |
| Werkstoff | Wemid |
| Farbe | orange |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Ausführung | für Klemmen |
| Befestigungsart | gesteckt |
| Einbauhinweis | Direktmontage |
| Anzahl gebrückter Klemmen | 2 |
| Bemessungsstrom 2-polig | 57 A |
| Typ | Querverbinder |
| Raster in mm (P) | 10 mm |
| Einbauhinweis | Direktmontage |
| Polzahl | 2 |
| Nennstrom | 57 A |
| Produkthinweis | Aus Stabilitäts- und Temperaturgründen ist es nur möglich 60% der Kontaktelemente aus zu brechenDer Einsatz von Querverbindern reduziert die Bemessungsspannung auf 400VDie Spannung reduziert sich auf 25V bei geschnittenen Querverbindungen mit blanken schnittkanten |
| Zulassung / Zertifikat / Konformitätsdokument | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66272) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2497250000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2497250000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2497250000&norm=0) |
| Anwenderdokumentation |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[AITB 16 + ZQV 10_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_303689) [AITB 16 + ZQV 10_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_303690) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ROHS | Konform |
Ist Zubehör von
-
Art.-Nr.:2668760000VPE:20 Stück
Schutzleiter-Reihenklemme, PUSH IN, 16 mm², 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, grün / gelb, orange
-
Art.-Nr.:2668770000VPE:20 Stück
Installations-Etagenklemme, PUSH IN, 16 mm², 400 V, 76 A, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, blau
-
Art.-Nr.:2668750000VPE:20 Stück
Installations-Etagenklemme, PUSH IN, 16 mm², 800 V, 76 A, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, blau
-
Art.-Nr.:2669140000VPE:20 Stück
Installations-Etagenklemme, PUSH IN, 16 mm², 1000 V, 76 A, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, blau
-
Art.-Nr.:2668740000VPE:20 Stück
Installations-Etagenklemme, PUSH IN, 16 mm², 800 V, 76 A, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, dunkelbeige
-
Art.-Nr.:2697900000VPE:25 Stück
Durchgangs-Reihenklemme, PUSH IN, 10 mm², 1000 V, 57 A, orange
-
Art.-Nr.:2490510000VPE:25 Stück
Durchgangs-Reihenklemme, PUSH IN, 10 mm², 1000 V, 57 A, blau
-
Art.-Nr.:2819950000VPE:25 Stück
Durchgangs-Reihenklemme, PUSH IN, 10 mm², 1000 V, 57 A, gelb
-
Art.-Nr.:2490520000VPE:25 Stück
Durchgangs-Reihenklemme, PUSH IN, 10 mm², 1000 V, 57 A, dunkelbeige
-
Art.-Nr.:2490370000VPE:25 Stück
Durchgangs-Reihenklemme, PUSH IN, 10 mm², 1000 V, 57 A, blau
-
Art.-Nr.:2490360000VPE:25 Stück
Durchgangs-Reihenklemme, PUSH IN, 10 mm², 1000 V, 57 A, dunkelbeige
-
Art.-Nr.:2819960000VPE:25 Stück
Durchgangs-Reihenklemme, PUSH IN, 10 mm², 1000 V, 57 A, braun
-
Art.-Nr.:2674940000VPE:25 Stück
Durchgangs-Reihenklemme, PUSH IN, 10 mm², 1000 V, dunkelbeige
-
Art.-Nr.:2674980000VPE:25 Stück
Durchgangs-Reihenklemme, PUSH IN, 10 mm², 1000 V, blau
-
Art.-Nr.:2674950000VPE:25 Stück
Durchgangs-Reihenklemme, PUSH IN, 10 mm², 1000 V, blau
-
Art.-Nr.:2674970000VPE:25 Stück
Durchgangs-Reihenklemme, PUSH IN, 10 mm², 1000 V, dunkelbeige
