Eigenschaften
| Ausführung | Zubehör, Querverbinder, 24 A |
| Best.-Nr. | 1608930000 |

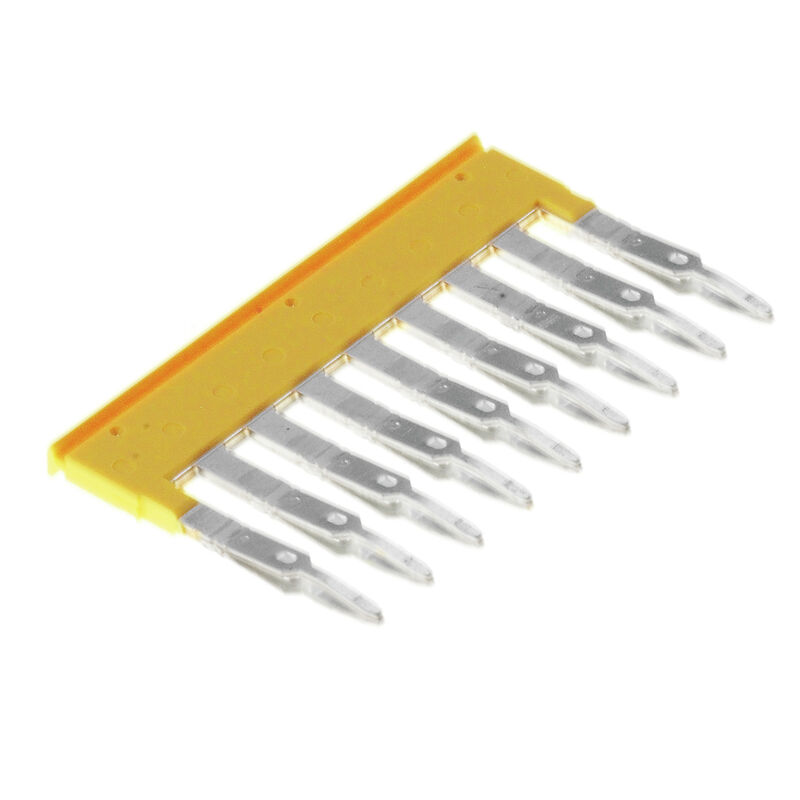

| Typ | ZQV 2.5/9 |
| GTIN (EAN) | 4008190117009 |
| VPE | 20 Stück |
| Tiefe | 27,6 mm |
| Tiefe (inch) | 1,087 inch |
| Höhe | 44,2 mm |
| Höhe (inch) | 1,74 inch |
| Breite | 2,8 mm |
| Breite (inch) | 0,11 inch |
| Nettogewicht | 5,7 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -60 |
| Dauergebrauchstemperatur, max. | 130 |
| Werkstoff | Wemid |
| Farbe | gelb |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Ausführung | für Klemmen |
| Befestigungsart | gesteckt |
| explosionsgeprüfte Ausführung | Ja |
| Anzahl gebrückter Klemmen | 9 |
| Bemessungsstrom 2-polig | 24 A |
| Bemessungsstrom mehrpolig | 24 A |
| Typ | Querverbinder |
| Raster in mm (P) | 5,1 mm |
| Polzahl | 9 |
| Nennstrom | 24 A |
| Produkthinweis | Aus Stabilitäts- und Temperaturgründen ist es nur möglich 60% der Kontaktelemente aus zu brechenDer Einsatz von Querverbindern reduziert die Bemessungsspannung auf 400VDie Spannung reduziert sich auf 25V bei geschnittenen Querverbindungen mit blanken schnittkanten |
| Zulassung / Zertifikat / Konformitätsdokument | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62285) |
| Engineering-Daten | [Zuken E3.S](LINK/CAE_DE.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1608930000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1608930000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1608930000&norm=0) |
| Anwenderdokumentation |
[Operating instructions_ZDU1.5-ZDU35_ZQV.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35347)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual ZQV 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_229217) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ROHS | Konform |
