Eigenschaften

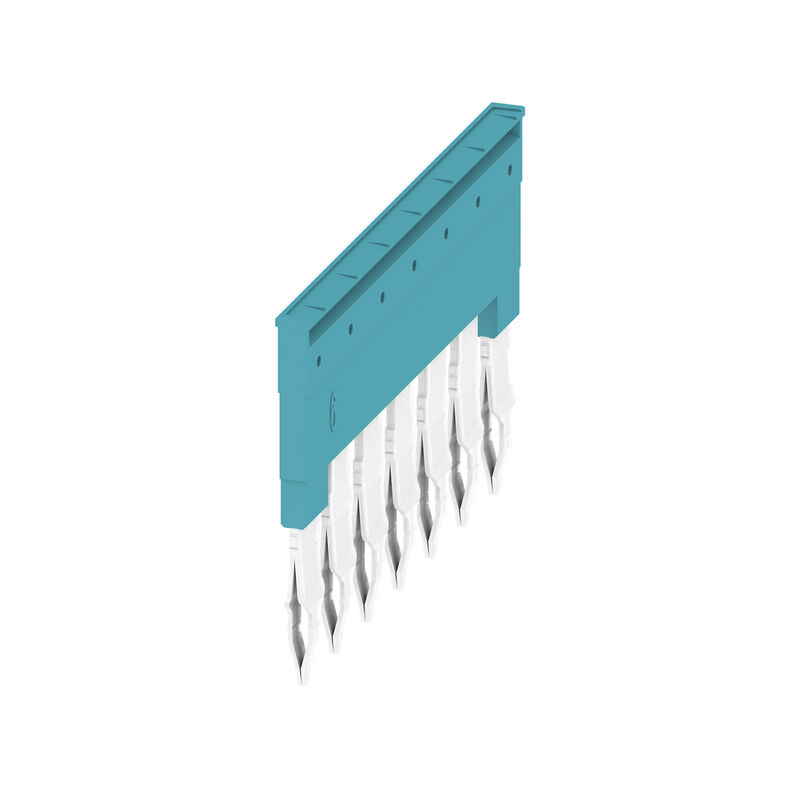

| Ausfuehrung | Querverbinder (Klemmen), gesteckt, blau, 41 A, Polzahl: 7, Raster in mm (P): 8.00, Isoliert: Ja, Breite: 54.4 mm |
| Best.-Nr. | 2786900000 |
| Art | ZQV 6N/7 BL |
| GTIN (EAN) | 4064675064596 |
| VPE | 20 Stück |
| Tiefe | 34,1 mm |
| Tiefe (inch) | 1,343 inch |
| Höhe | 3,1 mm |
| Höhe (inch) | 0,122 inch |
| Breite | 54,4 mm |
| Breite (inch) | 2,142 inch |
| Nettogewicht | 9,94 g |
| Betriebstemperatur | -60 °C...130 °C |
| Dauergebrauchstemperatur, min. | -60 °C |
| Dauergebrauchstemperatur, max. | 130 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Werkstoff | Wemid |
| Farbe | blau |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Befestigungsart | gesteckt |
| explosionsgeprüfte Ausführung | Nein |
| Montageart | gesteckt |
| Bemessungsstrom mehrpolig | 41 A |
| Typ | Querverbinder |
| Raster in mm (P) | 8 mm |
| Polzahl | 7 |
| Bemessungsspannung | 400 V |
| Nennstrom | 41 A |
| Produkthinweis | Aus Stabilitäts- und Temperaturgründen ist es nur möglich 60% der Kontaktelemente aus zu brechenDer Einsatz von Querverbindern reduziert die Bemessungsspannung auf 400VDie Spannung reduziert sich auf 25V bei geschnittenen Querverbindungen mit blanken schnittkanten |
| Zulassung / Zertifikat / Konformitätsdokument | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_213454) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2786900000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2786900000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2786900000&norm=0) |
| Anwenderdokumentation | [User Manual ZQV 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_229217) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Konform |
