Eigenschaften
| Ausführung | Z-Reihe, Sicherungs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Zugfederanschluss, Direktmontage |
| Best.-Nr. | 1315900000 |
| Typ | ZSI 2.5/LD 120AC SW |
| GTIN (EAN) | 4050118119008 |
| VPE | 50 Stück |
| Tiefe | 73 mm |
| Tiefe (inch) | 2,874 inch |
| Tiefe inklusive Tragschiene | 74 mm |
| Höhe | 79,5 mm |
| Höhe (inch) | 3,13 inch |
| Breite | 7,9 mm |
| Breite (inch) | 0,311 inch |
| Nettogewicht | 21,22 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -50 |
| Dauergebrauchstemperatur, max. | 120 |
| Werkstoff | Wemid |
| Farbe | schwarz |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Ausführung |
Zugfederanschluss

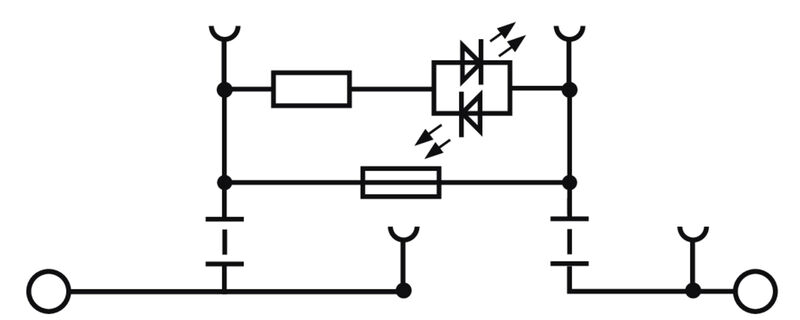

Sicherungselement mit LED für steckbare Querverbindung einseitig offen |
| Abschlussplatte erforderlich | Ja |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Potentiale pro Etage | 1 |
| Etagen intern gebrückt | Nein |
| PE-Anschluss | Nein |
| Tragschiene | TS 35 |
| N-Funktion | Nein |
| PE-Funktion | Nein |
| PEN-Funktion | Nein |
| Anzahl gleicher Klemmen | 1 |
| Einbauhinweis | Direktmontage |
| explosionsgeprüfte Ausführung | Nein |
| Montageart | gerastet |
| Offene Seiten | rechts |
| Anschlussrichtung weiterer Anschluss | oben |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max. | 2,5 mm² |
| Abisolierlänge | 10 mm |
| Anschlussart | Zugfederanschluss |
| Anschlussrichtung | schräg |
| Anzahl Anschlüsse | 2 |
| Klemmbereich, max. | 4 mm² |
| Klemmbereich, min. | 0,13 mm² |
| Klingenmaß | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1 | A3 |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Sicherungseinsatz | G-Si. 5 x 20 |
| Verlustleistung für den ausschließlichen Kurzschlussschutz für eine Einzelanordnung | 4,0 W bei 6,3 A @ 52 °C |
| Verlustleistung für den ausschließlichen Kurzschlussschutz für eine Verbundanordnung | 2,5 W bei 6,3 A @ 55 °C |
| Verlustleistung für Überlast- und Kurzschlussschutz für eine Einzelanordnung | 2,5 W bei 2,5 A @ 27 °C |
| Verlustleistung für Überlast- und Kurzschlussschutz für eine Verbundanordnung | 1,6 W bei 6,3 A @ 41 °C |
| Einbauhinweis | Direktmontage |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Normen | IEC 60947-7-3 |
| Tragschiene | TS 35 |
| Bemessungsquerschnitt | 2,5 mm² |
| Bemessungsspannung | 120 V |
| Bemessungsspannung zur Nachbarklemme | 500 V |
| Bemessungsspannung DC | 120 V |
| Nennstrom | 6,3 A |
| Strom bei max. Leiter | 6,3 A |
| Normen | IEC 60947-7-3 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 1,33 mΩ |
| Bemessungsstoßspannung | 6 kV |
| Verlustleistung gemäß IEC 60947-7-x | 0,77 W |
| Verschmutzungsgrad | 3 |
| Produkthinweis | Die Spannung ist abhängig vom gewählten Sicherungselement oder der gewählten Leuchtanzeige |

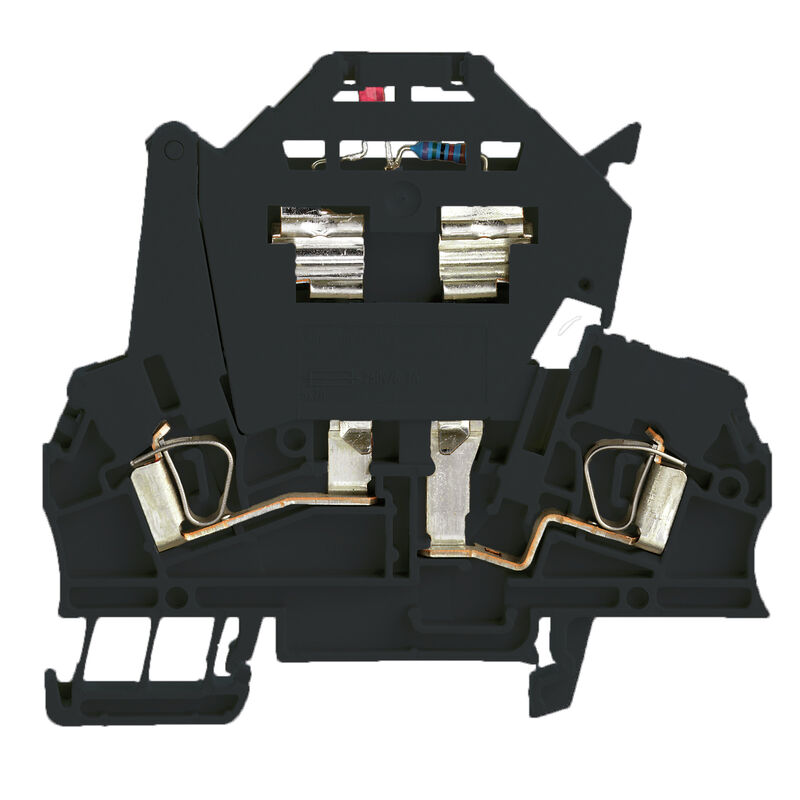

| Bildüberschrift-02 | Produktbild |
| Bildunterschrift-02 | Abbildung ähnlich |
| Zulassung / Zertifikat / Konformitätsdokument |
[CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89253)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89255) [RINA Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293477) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312356) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312357) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312358) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284534) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224791) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1315900000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1315900000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1315900000&norm=0) |
| Anwenderdokumentation |
[Beipackzettel_SAKS_GL_LD.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35558)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual Z-Series](https://mdcop.weidmueller.com/mediadelivery/asset/900_229215) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| Zulassungen |   |
| ROHS | Konform |
