Eigenschaften

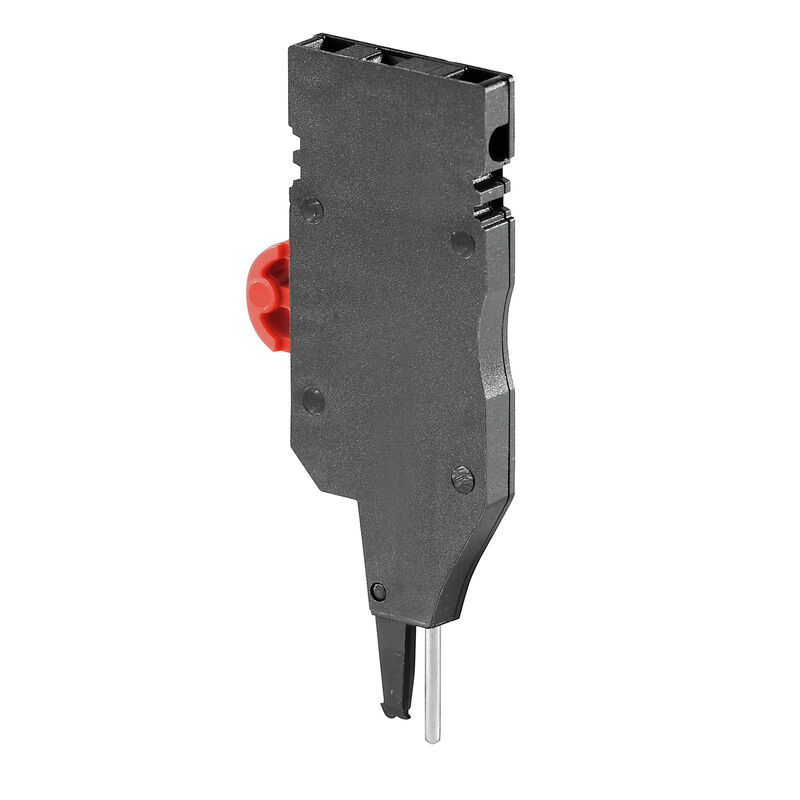

| Ausführung | Zubehör, Testadapter, 9 A |
| Best.-Nr. | 1609040000 |
| Typ | ZTA 1 |
| GTIN (EAN) | 4008190196851 |
| VPE | 25 Stück |
| Tiefe | 73,5 mm |
| Tiefe (inch) | 2,894 inch |
| Höhe | 31,5 mm |
| Höhe (inch) | 1,24 inch |
| Breite | 5,1 mm |
| Breite (inch) | 0,201 inch |
| Nettogewicht | 8,28 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -50 |
| Dauergebrauchstemperatur, max. | 100 |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e1c310ef-6b67-4efa-80a6-d307472f4de9 |
| Werkstoff | Polyamid 66 |
| Farbe | schwarz |
| Brennbarkeitsklasse nach UL 94 | V-2 |
| Ausführung | für Klemmen |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 1 |
| Einbauhinweis | Direktmontage |
| mit Rastzapfen | Nein |
| Abisolierlänge | 6 mm |
| Anschlussart | Steckanschluss |
| Anzahl Anschlüsse | 1 |
| Anzugsdrehmoment, max. | 0,3 Nm |
| Anzugsdrehmoment, min. | 0,3 Nm |
| Klemmbereich, max. | 1,5 mm² |
| Klemmbereich, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Raster in mm (P) | 5 mm |
| Höhe mit TS 35 | 99,1 mm |
| Einbauhinweis | Direktmontage |
| Polzahl | 1 |
| Bemessungsquerschnitt | 1,5 mm² |
| Bemessungsspannung | 250 V |
| Bemessungsspannung DC | 250 V |
| Nennstrom | 9 A |
| Durchgangswiderstand gemäß IEC 60947-7-x | 1,83 mΩ |
| Verlustleistung gemäß IEC 60947-7-x | 0,56 W |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_46606) |
| Engineering-Daten | [Zuken E3.S](LINK/CAE_DE.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1609040000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1609040000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1609040000&norm=0) |
| Anwenderdokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002555 |
| ETIM 7.0 | EC002555 |
| ETIM 8.0 | EC002555 |
| ETIM 9.0 | EC002555 |
| ECLASS 9.0 | 27-14-11-48 |
| ECLASS 9.1 | 27-14-11-48 |
| ECLASS 10.0 | 27-14-11-48 |
| ECLASS 11.0 | 27-14-11-48 |
| ECLASS 12.0 | 27-14-11-48 |
| ECLASS 13.0 | 27-25-03-04 |
| ROHS | Konform |
