Eigenschaften

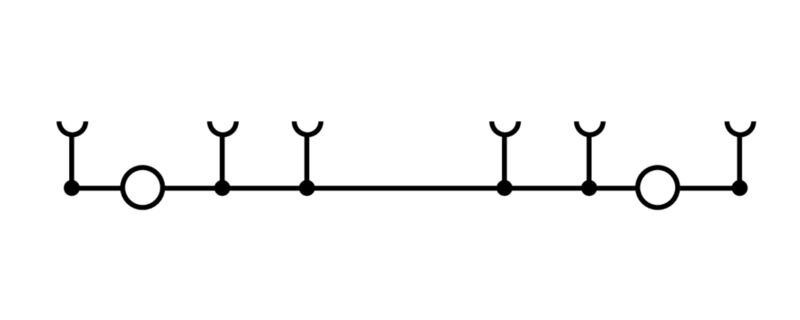

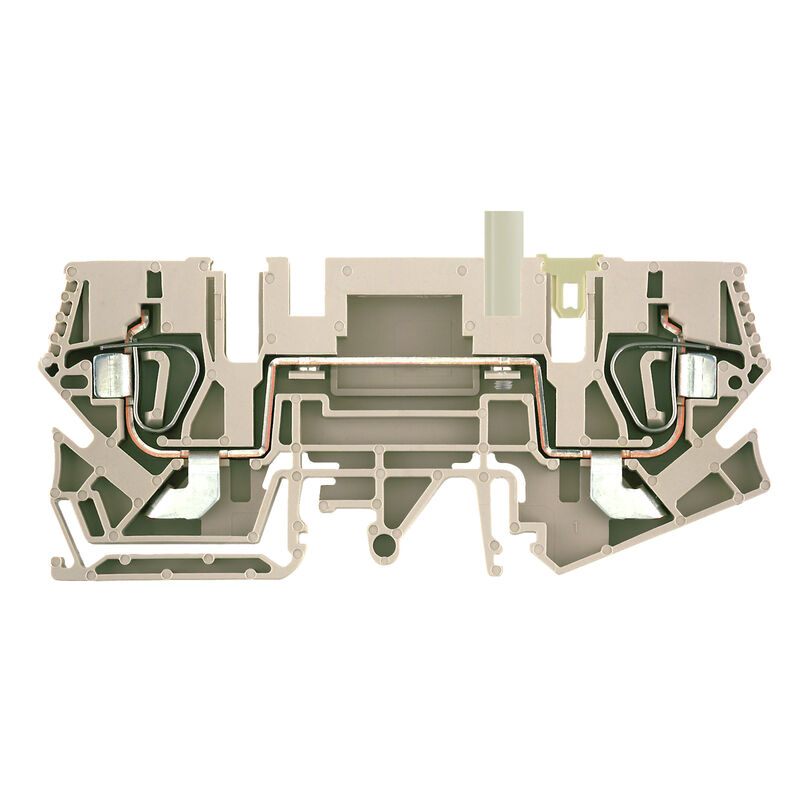

| Ausfuehrung | Durchgangs-Reihenklemme, Zugfederanschluss, 6 mm², 800 V, 41 A, ohne, dunkelbeige |
| Best.-Nr. | 1771960000 |
| Art | ZTD 6/STB |
| GTIN (EAN) | 4032248127306 |
| VPE | 20 Stück |
| Tiefe | 46,5 mm |
| Tiefe (inch) | 1,831 inch |
| Tiefe inklusive Tragschiene | 48 mm |
| Höhe | 106 mm |
| Höhe (inch) | 4,173 inch |
| Breite | 8 mm |
| Breite (inch) | 0,315 inch |
| Nettogewicht | 29,348 g |
| Lagertemperatur | -25 °C...55 °C |
| Umgebungstemperatur | -5 °C…40 °C |
| Dauergebrauchstemperatur, min. | -50 |
| Dauergebrauchstemperatur, max. | 120 |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | a4720f28-c1be-43c4-a115-55415c294bda |
| Werkstoff | Wemid |
| Farbe | dunkelbeige |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Ausführung |
Zugfederanschluss
mit Steckbuchsen für steckbare Querverbindung einseitig offen |
| Abschlussplatte erforderlich | Ja |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Potentiale pro Etage | 1 |
| Etagen intern gebrückt | Nein |
| PE-Anschluss | Nein |
| Tragschiene |
TS 35
TS 32 |
| N-Funktion | Nein |
| PE-Funktion | Nein |
| PEN-Funktion | Nein |
| Einbauhinweis | Direktmontage |
| explosionsgeprüfte Ausführung | Nein |
| Montageart | gerastet |
| Offene Seiten | rechts |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max. | 6 mm² |
| Abisolierlänge | 13 mm |
| Anschlussart | Zugfederanschluss |
| Anschlussrichtung | oben |
| Anzahl Anschlüsse | 2 |
| Klemmbereich, max. | 10 mm² |
| Klemmbereich, min. | 0,5 mm² |
| Klingenmaß | 0,8 x 4,0 mm |
| Lehrdorn nach 60 947-1 | A5 |
| Leiteranschlussquerschnitt AWG, max. | AWG 8 |
| Leiteranschlussquerschnitt AWG, min. | AWG 20 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 10 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 1,5 mm² |
| Leiterquerschnitt max (CSA) | 8 AWG |
| Leiterquerschnitt min (CSA) | 20 AWG |
| Spannung Gr B (CSA) | 300 V |
| Spannung Gr C (CSA) | 300 V |
| Strom Gr B (CSA) | 33 A |
| Strom Gr C (CSA) | 33 A |
| Zertifikat-Nr. (CSA) | 200039-1152892 |
| Versatz TS 32 | 54,5 mm |
| Einbauhinweis | Direktmontage |
| Leiteranschlussquerschnitt AWG, max. | AWG 8 |
| Leiteranschlussquerschnitt AWG, min. | AWG 20 |
| Normen | IEC 60947-7-1 |
| Tragschiene |
TS 35
TS 32 |
| Bemessungsquerschnitt | 6 mm² |
| Bemessungsspannung | 800 V |
| Bemessungsspannung DC | 800 V |
| Nennstrom | 41 A |
| Strom bei max. Leiter | 52 A |
| Normen | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 0,78 mΩ |
| Bemessungsstoßspannung | 8 kV |
| Verlustleistung gemäß IEC 60947-7-x | 1,31 W |
| Verschmutzungsgrad | 3 |
| Leitergr. Factory wiring max (UR) | 8 AWG |
| Leitergr. Factory wiring min (UR) | 20 AWG |
| Leitergr. Field wiring max (UR) | 8 AWG |
| Leitergr. Field wiring min (UR) | 20 AWG |
| Spannung Gr C (UR) | 300 V |
| Strom Gr C (UR) | 33 A |
| Zertifikat-Nr. (UR) | E60693 |
| Zulassung / Zertifikat / Konformitätsdokument |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36899)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224853) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1771960000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1771960000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1771960000&norm=0) |
| Anwenderdokumentation |
[Beipackzettel_ZTL6.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35538)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| ECLASS 15.0 | 27-25-01-01 |
| Zulassungen |     |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Zertifikat-Nr. (UR) | E60693 |
Zubehör
-
Art.-Nr.:1071080000VPE:50 Stück
Steckbuchse (Klemmen), Stecktiefe: 11.1 mm, Tiefe: 26.6 mm
-
Art.-Nr.:1071030000VPE:50 Stück
Steckbuchse (Klemmen), Stecktiefe: 11.1 mm, Tiefe: 26.6 mm
-
Art.-Nr.:1071020000VPE:50 Stück
Steckbuchse (Klemmen), Stecktiefe: 11.1 mm, Tiefe: 26.6 mm
-
Art.-Nr.:1071040000VPE:50 Stück
Steckbuchse (Klemmen), Stecktiefe: 11.1 mm, Tiefe: 26.6 mm
-
Art.-Nr.:1071010000VPE:50 Stück
Steckbuchse (Klemmen), Stecktiefe: 11.1 mm, Tiefe: 26.6 mm
-
Art.-Nr.:1778990000VPE:50 Stück
Steckbuchse (Klemmen), Stecktiefe: 11.1 mm, Tiefe: 26.6 mm
-
Art.-Nr.:1071000000VPE:50 Stück
Steckbuchse (Klemmen), Stecktiefe: 11.1 mm, Tiefe: 26.6 mm
-
Art.-Nr.:1609920000VPE:540 Stück
WS, Klemmenmarkierung, 12 x 6.5 mm, Raster in mm (P): 6.50 Weidmueller, Allen-Bradley, weiß
-
Art.-Nr.:2749380000VPE:1 Stück
Schraubendreher, Klingenbreite (B): 5.5 mm, Klingenlänge: 150 mm, Klingenstärke (A): 1 mm
-
Art.-Nr.:2007130000VPE:500 Stück
Dekafix, Klemmenmarkierung, 5 x 8 mm, Weidmueller, weiß
-
Art.-Nr.:2619930000VPE:600 Stück
WS, Klemmenmarkierung, 12 x 6.5 mm, Weidmueller, weiß
-
Art.-Nr.:1609930000VPE:108 Stück
WS, Klemmenmarkierung, 12 x 6.5 mm, Raster in mm (P): 6.50 Weidmueller, Allen-Bradley, nach Kundenwunsch
-
Art.-Nr.:1856740000VPE:800 Stück
Dekafix, Klemmenmarkierung, 5 x 8 mm, Raster in mm (P): 8.00 Weidmueller, weiß
-
-
-
-
-
-
-
-
