Eigenschaften

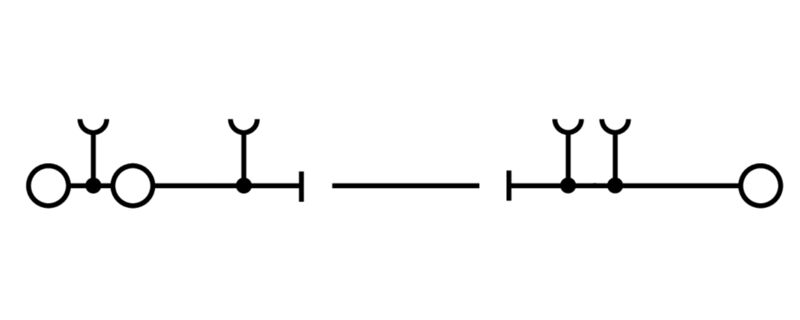

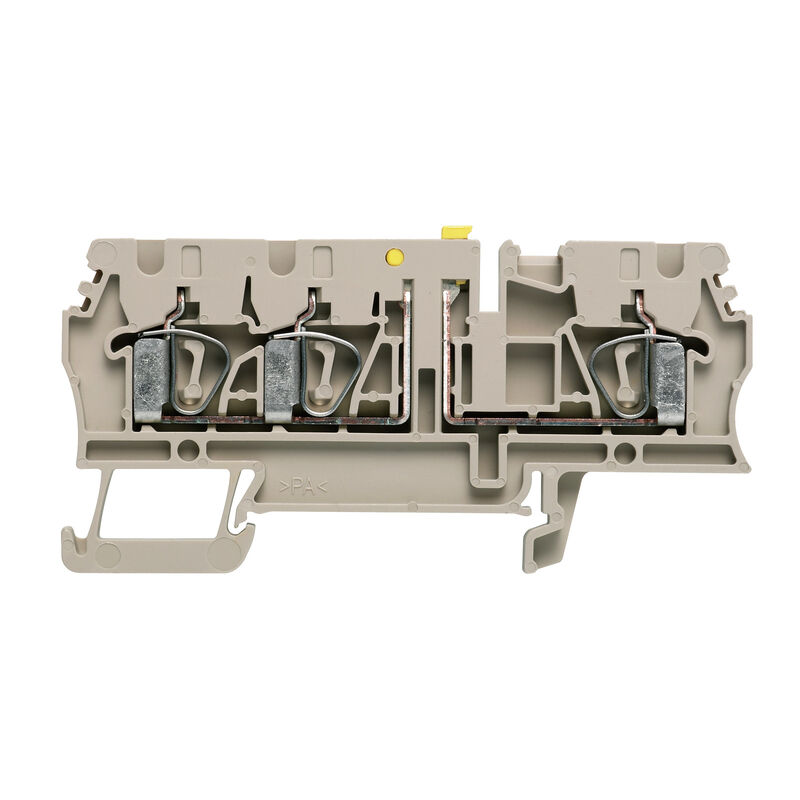

| Ausfuehrung | Prüftrenn-Reihenklemme, Zugfederanschluss, 2.5 mm², 500 V, 20 A, schwenkbar, dunkelbeige |
| Best.-Nr. | 8731720000 |
| Art | ZTR 2.5/3AN |
| GTIN (EAN) | 4032248404902 |
| VPE | 50 Stück |
| Tiefe | 38,5 mm |
| Tiefe (inch) | 1,516 inch |
| Tiefe inklusive Tragschiene | 41 mm |
| Höhe | 79,5 mm |
| Höhe (inch) | 3,13 inch |
| Breite | 5,1 mm |
| Breite (inch) | 0,201 inch |
| Nettogewicht | 11,29 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -50 °C |
| Dauergebrauchstemperatur, max. | 120 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Werkstoff | Wemid |
| Farbe | dunkelbeige |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Ausführung |
Zugfederanschluss
3 Anschlüsse Abteiltrennelement für steckbare Querverbindung einseitig offen |
| Abschlussplatte erforderlich | Ja |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Anzahl der Potentiale pro Etage | 1 |
| Etagen intern gebrückt | Nein |
| PE-Anschluss | Nein |
| Tragschiene | TS 35 |
| N-Funktion | Nein |
| PE-Funktion | Nein |
| PEN-Funktion | Nein |
| Anzahl gleicher Klemmen | 3 |
| Einbauhinweis | Direktmontage |
| explosionsgeprüfte Ausführung | Nein |
| Montageart | gerastet |
| Offene Seiten | rechts |
| Anschlussart, weiterer Anschluss | Zugfederanschluss |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max. | 1,5 mm² |
| Abisolierlänge | 10 mm |
| Anschlussart | Zugfederanschluss |
| Anschlussart 2 | Zugfederanschluss |
| Anschlussrichtung | oben |
| Anzahl Anschlüsse | 3 |
| Klemmbereich, max. | 4 mm² |
| Klemmbereich, min. | 0,05 mm² |
| Klingenmaß | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1 | A3 |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Leiteranschlussquerschnitt AWG, min. | AWG 30 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 0,5 mm² |
| Rohrlänge für AEH mit Kunststoffkragen DIN 46228/4 |
|
| Rohrlänge für AEH ohne Kunststoffkragen DIN 46228/1 |
|
| Leiterquerschnitt max (CSA) | 12 AWG |
| Leiterquerschnitt min (CSA) | 26 AWG |
| Spannung Gr B (CSA) | 300 V |
| Spannung Gr C (CSA) | 300 V |
| Strom Gr B (CSA) | 10 A |
| Strom Gr C (CSA) | 10 A |
| Zertifikat-Nr. (CSA) | 200039-1152892 |
| integrierte Prüfbuchse | Ja |
| Längstrennung | schwenkbar |
| Quertrennung | ohne |
| Einbauhinweis | Direktmontage |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Leiteranschlussquerschnitt AWG, min. | AWG 30 |
| Normen | IEC 60947-7-1 |
| Tragschiene | TS 35 |
| Bemessungsquerschnitt | 2,5 mm² |
| Bemessungsspannung | 500 V |
| Bemessungsspannung DC | 500 V |
| Nennstrom | 20 A |
| Strom bei max. Leiter | 20 A |
| Normen | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 1,33 mΩ |
| Bemessungsstoßspannung | 6 kV |
| Verlustleistung gemäß IEC 60947-7-x | 0,77 W |
| Verschmutzungsgrad | 3 |
| Leitergr. Factory wiring max (UR) | 12 AWG |
| Leitergr. Factory wiring min (UR) | 30 AWG |
| Leitergr. Field wiring max (UR) | 12 AWG |
| Leitergr. Field wiring min (UR) | 30 AWG |
| Spannung Gr C (UR) | 600 V |
| Strom Gr C (UR) | 20 A |
| Zertifikat-Nr. (UR) | E60693 |
| Zulassung / Zertifikat / Konformitätsdokument |
[CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89253)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89255) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312356) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312358) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36982) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224954) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8731720000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8731720000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=8731720000&norm=0) |
| Anwenderdokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9.1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| Zulassungen |     |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (UR) | E60693 |
