Eigenschaften
| Ausfuehrung | Steckverbinder, Zugfederanschluss, 1.5 mm², Verteilerleiste, dunkelbeige |
| Best.-Nr. | 1714680000 |

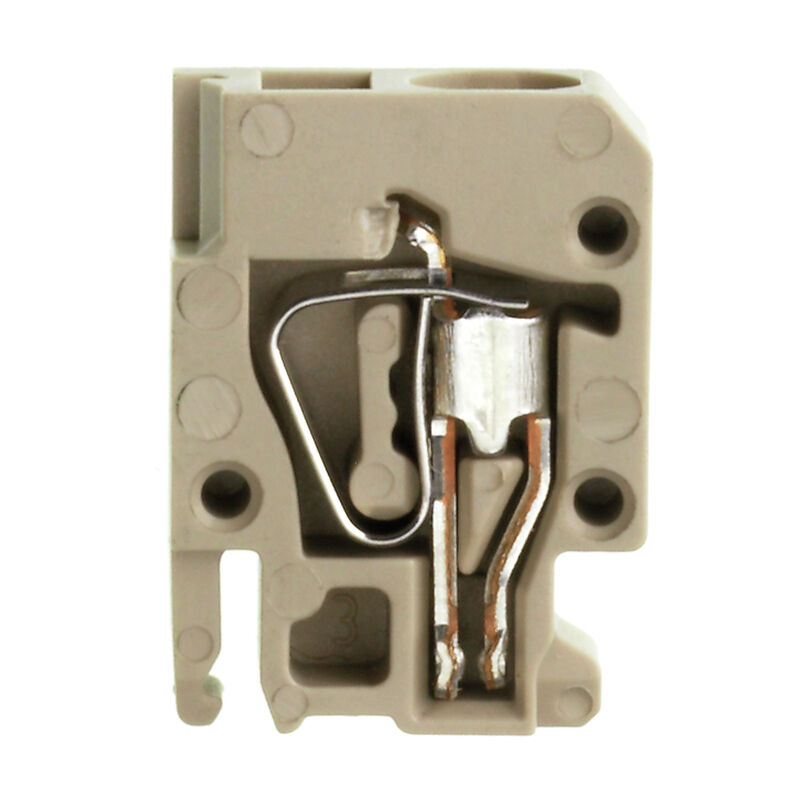

| Art | ZVL 1.5 INV |
| GTIN (EAN) | 4008190334451 |
| VPE | 20 Stück |
| Tiefe | 17,45 mm |
| Tiefe (inch) | 0,687 inch |
| Höhe | 12,9 mm |
| Höhe (inch) | 0,508 inch |
| Breite | 5,08 mm |
| Breite (inch) | 0,2 inch |
| Nettogewicht | 1,3 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -50 °C |
| Dauergebrauchstemperatur, max. | 120 °C |
| REACH SVHC | / |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| Werkstoff | Wemid |
| Farbe | dunkelbeige |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Ausführung | Verteilerleiste |
| Abschlussplatte erforderlich | Ja |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 1 |
| Etagen intern gebrückt | Nein |
| PE-Anschluss | Nein |
| explosionsgeprüfte Ausführung | Nein |
| Montageart | gesteckt |
| Offene Seiten | rechts |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max. | 1,5 mm² |
| Abisolierlänge | 7 mm |
| Anschlussart | Zugfederanschluss |
| Anschlussrichtung | oben |
| Anzahl Anschlüsse | 1 |
| Klemmbereich, max. | 2,5 mm² |
| Klemmbereich, min. | 0,13 mm² |
| Klingenmaß | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1 | A2 |
| Leiteranschlussquerschnitt AWG, max. | AWG 14 |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Zwillings-Aderendhülse, max. | 0,75 mm² |
| Zwillings-Aderendhülse, min. | 0,5 mm² |
| Versatz TS 35 | 10 mm |
| Leiteranschlussquerschnitt AWG, max. | AWG 14 |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Normen | IEC 60947-7-1 |
| Polzahl | 1 |
| Bemessungsquerschnitt | 1,5 mm² |
| Bemessungsspannung | 250 V |
| Bemessungsspannung DC | 250 V |
| Nennstrom | 17,5 A |
| Normen | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 1,83 mΩ |
| Bemessungsstoßspannung | 4 kV |
| Verlustleistung gemäß IEC 60947-7-x | 0,56 W |
| Verschmutzungsgrad | 3 |
| Zulassung / Zertifikat / Konformitätsdokument | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_49080) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1714680000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1714680000) |
| Anwenderdokumentation |
[Beipackzettel_ZIA.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35406)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| Zulassungen |  |
| ROHS | Konform |
