Propiedades
| Versión | Conector macho IDC RJ45, Cat.6A / Class EA (ISO/IEC 11801 2010), 8 núcleos, EIA/TIA T568 B |
| Código | 1132050000 |

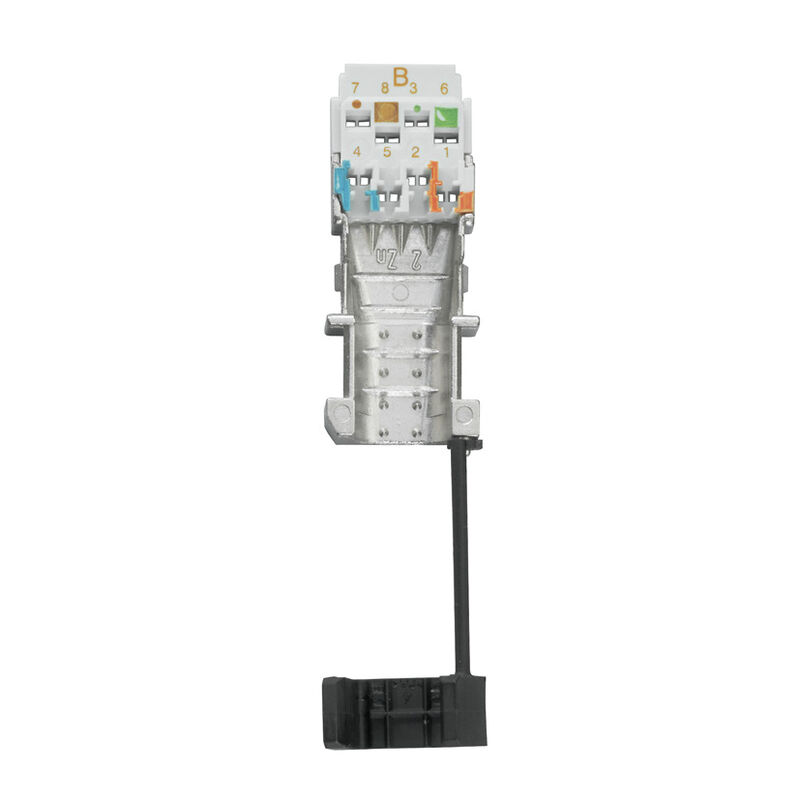

| Tipo | IE-PS-RJ45-FH-BK-B |
| GTIN (EAN) | 4032248912148 |
| Cantidad | 10 Pieza |
| Peso neto | 19,6 g |
| Temperatura de servicio | -40 °C...70 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Carga de fuego | 77 kJ |
| Halógenos | No |
| Palanca antiencastre de material | PA UL94-V0 |
| Protector antitracción de material | PA UL94-V0 |
| Conexión 1 | RJ45 |
| Conexión 2 | IDC |
| Modo de conexión |
8 núcleos
EIA/TIA T568 B |
| Material capotas | Fundición inyectada de zinc |
| Diámetro del aislante, min. | 0,85 mm |
| Diámetro del aislante, max. | 1,6 mm |
| Categoría | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Material de contacto | Fósforo, bronce |
| Superficie de contacto | Oro sobre níquel |
| Diámetro del cable, rígido | 0.41...0.64 mm |
| Sección de conexión del conductor, sólido (AWG) | AWG 26/1...AWG 22/1 |
| Sección de conexión del conductor, sólido | 0.13...0.32 mm² |
| Diámetro del cable, flexible | 0.48...0.76 mm |
| Sección de conexión del conductor, flexible (AWG) | AWG 26/7...AWG 22/7 |
| Sección de conexión del conductor, flexible, mín. | 0,141 mm² |
| Sección de conexión del conductor, flexible | 0.14...0.35 mm² |
| Sección de conexión del conductor, extremadamente flexible | , Se requiere la aprobación del cable por parte de Weidmüller |
| Sección de conexión del conductor, extremadamente flexible (AWG) | , Se requiere la aprobación del cable por parte de Weidmüller |
| Indicación: línea de conexión semirrígido | Se requiere la aprobación del cable por parte de Weidmüller |
| Clasificación MICE M | M1 |
| Clasificación MICE I | I1 |
| Clasificación MICE C | C1 |
| Clasificación MICE E | E3 |
| Diámetro de la funda, min. | 5,5 mm |
| Diámetro de la funda, max. | 8,5 mm |
| Apantallamiento | Caja envolvente de 360° |
| Tipo de protección | IP20 |
| Fuerza de inserción | ≤ 30 N |
| Ciclos de enchufado | 750 |
| Material para cuerpos aislantes | PA UL94-V0 |
| Posibilidad de nueva conexión | ≥ 10 ciclos (para sección igual o superior) |
| Capacidad de carga a 50 °C | 1 A |
| PoE / PoE+ | conforme a IEEE 802.3af |
| Resistencia a tensiones eléctricas, contacto/apantallado | ≥ 1500 V AC/DC |
| Resistencia a tensiones eléctricas, contacto/contacto | ≥ 1000 V AC/DC |
| Resistencia de aislamiento | ≥ 500 MΩ |
| Resistencia de contacto | ≤ 20 mΩ |
| Conector norma | IEC 60603-7-51 |
| Instalaciones de cables de comunicación específicas de la aplicación | Instrucciones de instalación PROFINET |
| N.º de certificado (cULus) | E316369 |
| Norma UL para accesorios de comunicación | UL 1863 |
| Tipos de protección IP | IEC 60529 |
| Homologación/certificado/documento de conformidad |
[DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418)
[CC-Link IE-PS-RJ45-FH-BK](https://mdcop.weidmueller.com/mediadelivery/asset/900_58432) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_257113) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1132050000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1132050000) |
| Documentación del usuario |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_67976) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| Folletos |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC001121 |
| ETIM 7.0 | EC001121 |
| ETIM 8.0 | EC001121 |
| ETIM 9.0 | EC001121 |
| ECLASS 9.0 | 27-44-03-90 |
| ECLASS 9.1 | 27-44-03-90 |
| ECLASS 10.0 | 27-44-03-90 |
| ECLASS 11.0 | 27-44-03-90 |
| ECLASS 12.0 | 27-44-03-90 |
| ECLASS 13.0 | 27-44-03-90 |
| ECLASS 14.0 | 27-44-03-90 |
| Homologaciones |   |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| N.º de certificado (cULus) | E316369 |
