SAI-M23-BE-9
Similar a la ilustración
SAI-M23-BE-9
Asignación de pines
SAI-M23-BE-9
Dibujo acotado
SAI-M23-BE-9
SAI-M23-BE-9

SAI-M23-BE-9

Conectores para sensores y actuadores, Uso

N.º de artículo 1170060000
Descargar hoja de datos Descargas de productos
Accesorios 16 es accesorio de 6 Productos relacionados 15
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Datos técnicos conectores de libre configuración Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (UR)
E344862

Datos generales para pedido

Versión
Conectores para sensores y actuadores, Uso
Código
1170060000
Tipo
SAI-M23-BE-9
GTIN (EAN)
4032248962112
Cantidad
1  Pieza

Dimensiones y pesos

Peso neto
5  g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Datos técnicos conectores de libre configuración

Ciclos de enchufado
> 1000
Codificación
ninguna
Corriente nominal
Contacto de 2 mm = 20 A
Contacto de 1 mm = 8 A
Grado de polución
3
Género del contacto
Hembra
Material capotas
Poliamida termoplástica PA 6, PBT
Número de polos
9

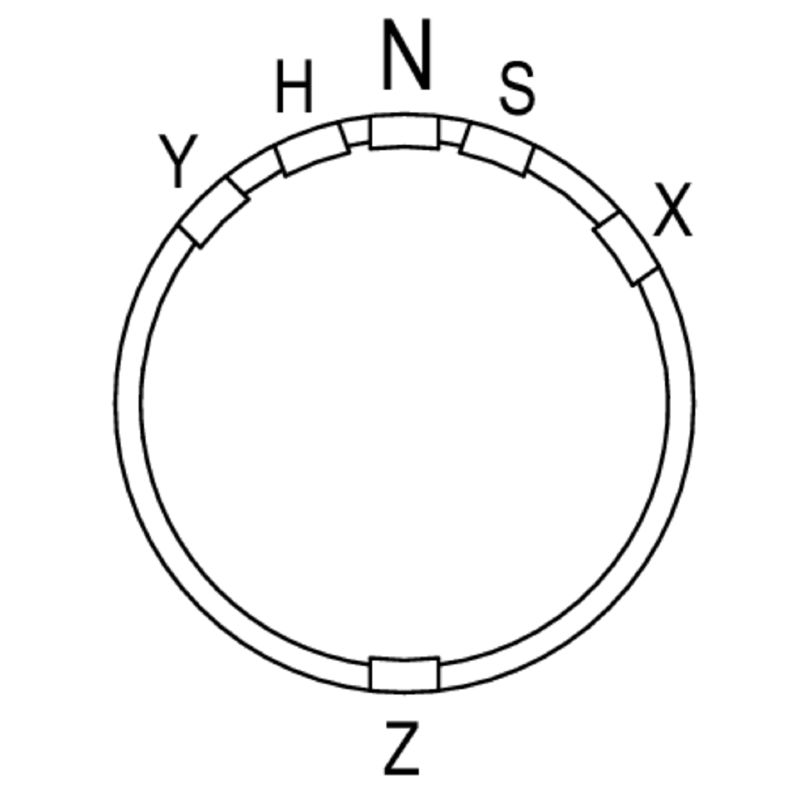

Posibilidad de codificación para conectores de señal M23
Codificación H
Codificación N
Codificación S
Codificación X
Codificación Y
Tensión nominal
200  V
Tipo de conexión
Conexión crimpada

Clasificaciones

ETIM 6.0
EC000438
ETIM 7.0
EC003557
ETIM 8.0
EC003557
ETIM 9.0
EC003557
ETIM 10.0
EC003557
ECLASS 9.1
27-44-02-05
ECLASS 10.0
27-44-02-23
ECLASS 11.0
27-44-02-23
ECLASS 12.0
27-44-02-23
ECLASS 13.0
27-44-02-23
ECLASS 14.0
27-44-02-23
ECLASS 15.0
27-44-02-23
