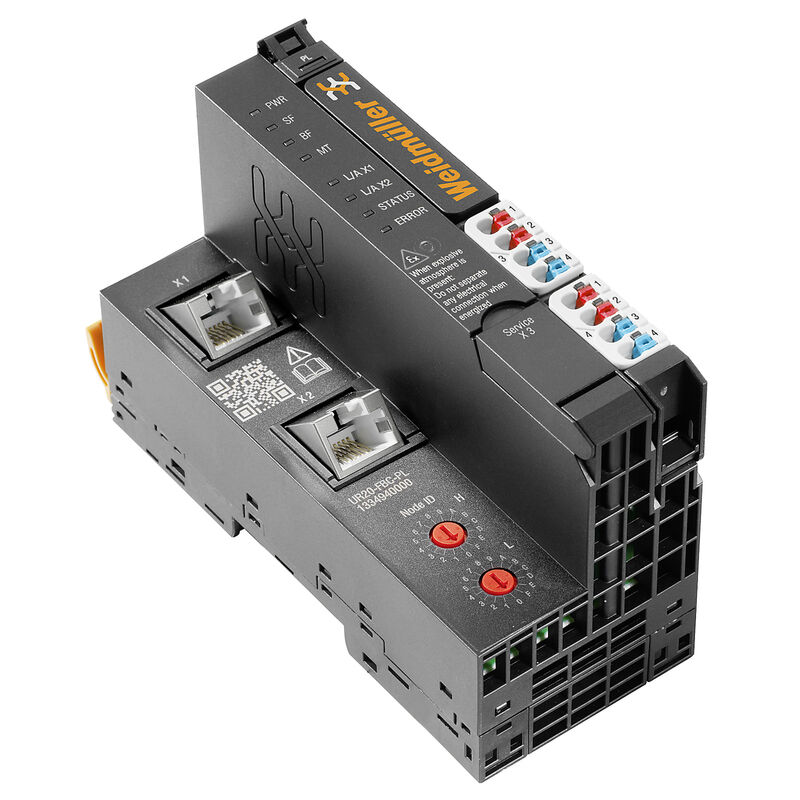

UR20-FBC-PL — Imagen de producto

Similar a la ilustración

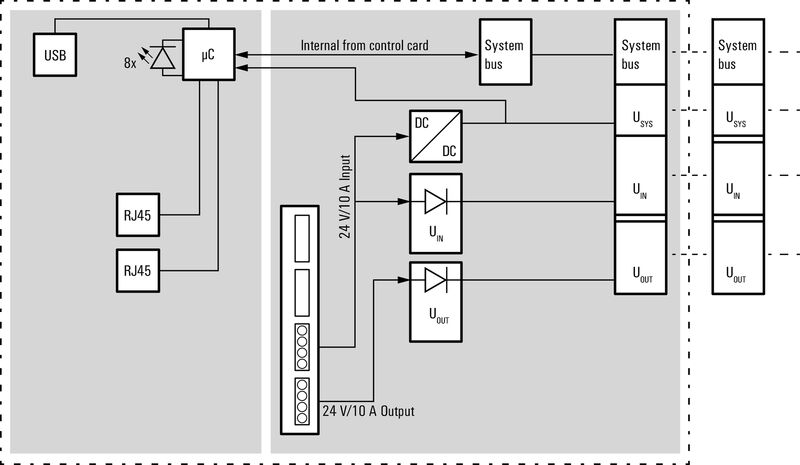

UR20-FBC-PL — Block diagram

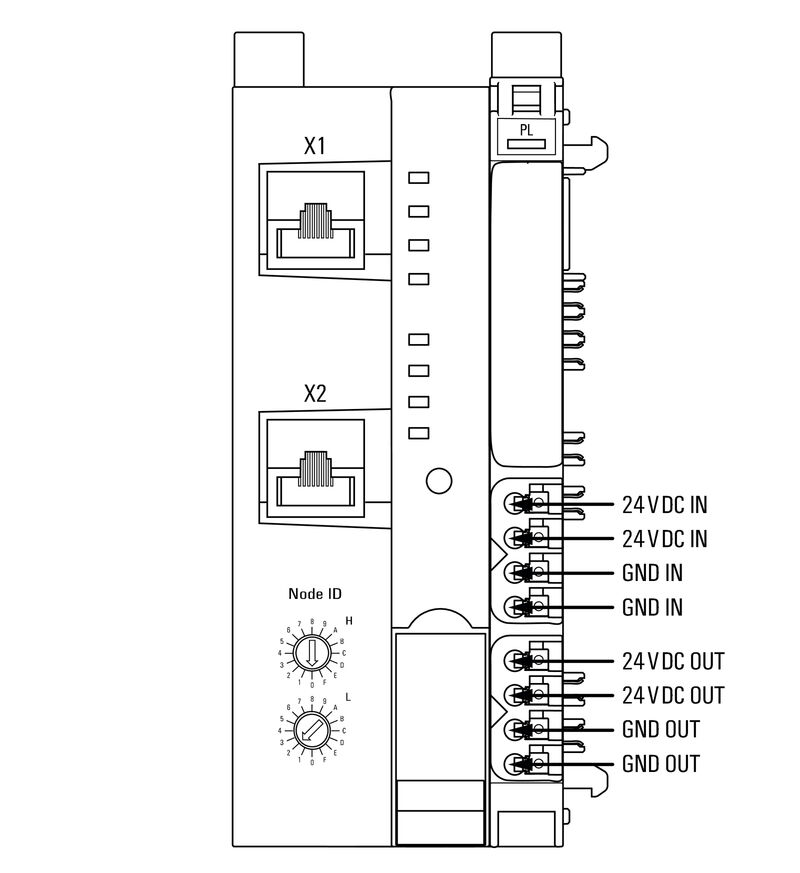

UR20-FBC-PL — Connection diagram

UR20-FBC-PL — Explicación de abreviaturas

Descargar hoja de datos

UR20-FBC-PL

Cabecera de bus de campo de E/S remoto, IP20, Ethernet, POWERLINK

N.º de artículo 1334940000

Propiedades

Datos generales para pedido

Versión	Cabecera de bus de campo de E/S remoto, IP20, Ethernet, POWERLINK
Código	1334940000
Tipo	UR20-FBC-PL
GTIN (EAN)	4050118138146
Cantidad	1 Pieza

Dimensiones y pesos

Profundidad	76 mm
Profundidad (pulgadas)	2,992 inch
Altura	120 mm
Altura (pulgadas)	4,724 inch
Anchura	52 mm
Anchura (pulgadas)	2,047 inch
Medida de fijación, altura	128 mm
Peso neto	224 g

Temperatura de almacenamiento	-40 °C ... +85 °C
Temperatura de servicio	-20 °C ... +60 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme con exención
Exención RoHS (si procede/conocida)	7a, 7cI
REACH SVHC	Lead 7439-92-1 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1
SCIP	98e19a7e-033b-4e68-93e3-c47b30de875e

Datos de conexión

Sección de conexión del conductor, flexible, max.	1,5 mm²
Sección de conexión del conductor, flexible, máx. (AWG)	AWG 16
Sección de conexión del conductor, flexible, mín.	0,14 mm²
Sección de conexión del conductor, flexible, mín. (AWG)	AWG 26
Sección de conexión del conductor, rígido, max.	1,5 mm²
Sección de conexión del conductor, rígido, min.	0,14 mm²
Sección de conexión del conductor, rígido, máx. (AWG)	AWG 16
Sección de conexión del conductor, rígido, mín. (AWG)	AWG 26
Tipo de conexión	PUSH IN

Datos generales

Carril	TS 35
Categoría de sobretensión	II
Grado de polución	2
Grado inflamabilidad según UL 94	V-0
Humedad del aire (almacenamiento)	10% a 95%, sin condensación conforme a DIN EN 61131-2
Humedad del aire (funcionamiento)	10% a 95%, sin condensación conforme a DIN EN 61131-2
Humedad del aire (transporte)	10% a 95%, sin condensación conforme a DIN EN 61131-2
Presión del aire (almacenamiento)	1013 hPa (altura 0 m) a 700 hPa (altura 3000 m) conforme a DIN EN 61131-2
Presión del aire (funcionamiento)	≥ 795 hPa (altura ≤ 2000 m) conforme a DIN EN 61131-2
Presión del aire (transporte)	1013 hPa (altura 0 m) a 700 hPa (altura 3000 m) conforme a DIN EN 61131-2
Resistencia a vibraciones	5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm de amplitud conforme a IEC 60068-2-6 8,4 Hz ≤ f ≤ 150 Hz: 1 g de aceleración conforme a IEC 60068-2-6
Shock	15 g en 11 ms, onda semisinusoidal, según IEC 60068-2-27
Tensión de prueba	500 V

Consumo de corriente desde I_sys, typ.	100 mA
Corriente de alimentación del sistema, máx	4 A
Corriente de alimentación para I_ENTRADA (línea de corriente de entrada)	mín.: 10.000 mA nominal: 10.000 mA máx.: 10.000 mA
Corriente de alimentación para I_ENTRADA (línea de corriente de entrada) , máx.	10 A
Corriente de alimentación para I_SALIDA (línea de corriente de salida)	mín.: 10.000 mA nominal: 10.000 mA máx.: 10.000 mA
Corriente de alimentación para I_SALIDA (línea de corriente de salida) , máx.	10 A
Tensión de alimentación	24 V DC +20 %/ -15 % vía bus del sistema
Tensión de alimentación para salidas	24 V DC +20 %/ -15 %
Tensión de alimentación y entradas	24 V DC +20 %/ -15 %

Datos del sistema

Conexión	2x conectores enchufables RJ45
Datos de diagnóstico	3.008 Byte
Datos de parámetros	4 kByte
Datos de procesos	2.980 Byte
Interfaz	Bus de sistema u-remote
Interfaz del bus de campo	Full / Half Duplex Auto MDI/X Autonegotiation
Interfaz para la configuración	Micro USB 2.0
Número máx. de módulos	64
Protocolo bus de campo	POWERLINK
Tipo de módulo	Cabecera de bus
Velocidad de transmisión bus de sistema, máx.	48 Mbit/s
Velocidad de transmisión de bus de campo, máx.	100 Mbit/s

Indicación importante

Información de producto

The matching end brackets are included with the coupler.

Homologación/certificado/documento de conformidad	[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738) [Compass safe distance certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49584) [CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_236882) [UR20 coupler CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_311448) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_314296) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_321094) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_273634) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281446) [20211018 Security Advisory – Remote I/O fieldbus couplers (IP20) affected by INFRA:HALT vulnerabilities](https://mdcop.weidmueller.com/mediadelivery/asset/900_244952) [Lloyds Register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49585) [DNV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [ABS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52871) [RINA certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52872) [Bureau Veritas - Type Approval Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_90817) [PRS (Polish Register of Shipping)](https://mdcop.weidmueller.com/mediadelivery/asset/900_102756) [NIPPON KAIJI KYOKAI Certificate - ClassNK](https://mdcop.weidmueller.com/mediadelivery/asset/900_103119) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61247) [Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1334940000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1334940000)
Notificación de cambio de producto	[Release-Notes - Firmware, XDD and Supported modules list](https://mdcop.weidmueller.com/mediadelivery/asset/900_49683)
Software	[Library and function block -- Language_Pack_UR20_FBC](https://mdcop.weidmueller.com/mediadelivery/asset/900_58377) [Firmware -- Archiv Firmware files POWERLINK coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_68276) [Firmware -- Current Firmware file POWERLINK coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_68277) [Device description -- Current XDD files POWERLINK coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_68278) [Device description -- Archiv XDD files POWERLINK coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_68279) [Driver -- USB driver](https://mdcop.weidmueller.com/mediadelivery/asset/900_88417)
Documentación del usuario	[MAN_U-REMOTE_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496) [MAN_U-REMOTE_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) [MAN_UR20_WEBSERVER_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_53286) [MAN_UR20_WEBSERVER_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_53287)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)
