Propiedades
| Versión | Descargador de sobretensión, Baja tensión, Protector de sobretensión, con contacto remoto, TN-C-S, TN-S, TT, IT con N, IT sin N |
| Código | 2736440000 |

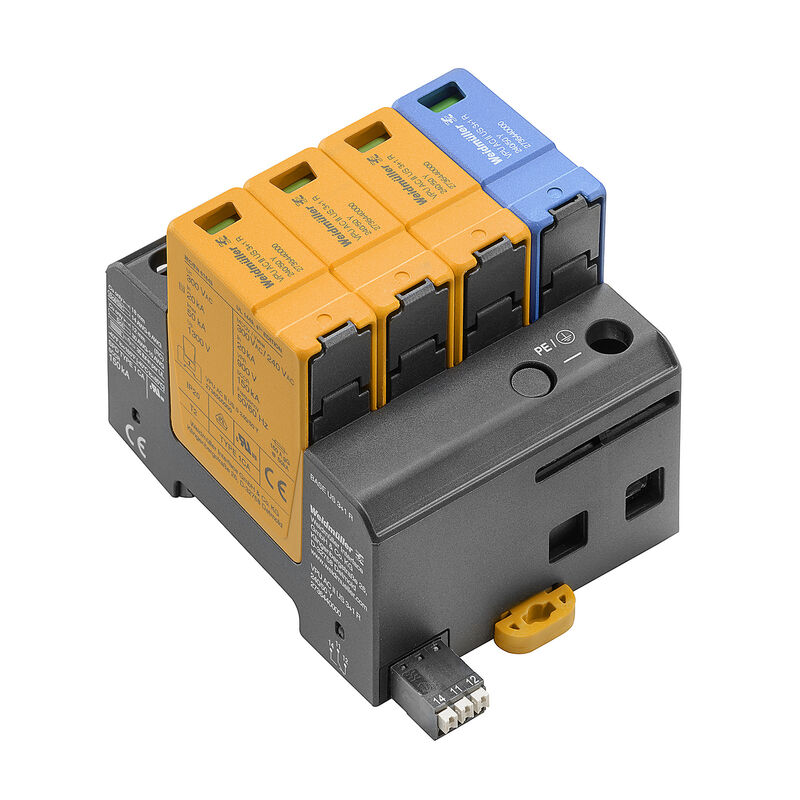

| Tipo | VPU AC II US 3+1 R 240/50 Y |
| GTIN (EAN) | 4050118825756 |
| Cantidad | 1 Pieza |
| Profundidad | 68 mm |
| Profundidad (pulgadas) | 2,677 inch |
| Profundidad incl. carril DIN | 76 mm |
| Altura | 104,5 mm |
| Altura (pulgadas) | 4,114 inch |
| Anchura | 72 mm |
| Anchura (pulgadas) | 2,835 inch |
| Medida de fijación, altura | 75 mm |
| Peso neto | 490 g |
| Temperatura de almacenamiento | -40 °C...85 °C |
| Temperatura de servicio | -40 °C...85 °C |
| Humedad | 5 - 95% de humedad rel. |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Temperatura ambiente (funcionamiento), máx. | 85 °C |
| Tensión nominal UN | 240 V |
| VPR (N-PE) | 1.000 V |
| MCOV (L-PE) | 300 V |
| MCOV (N-PE) | 305 V |
| SCCR | 150 kA |
| In | 20 kA |
| Categoría | SPD TYPE 1 |
| Sección del conductor AWG, mín. | AWG 14 |
| Sección de conexión AWG, máx. | AWG 6 |
| Temperatura ambiente (funcionamiento), min. | -40 °C |
| MODE | all modes |
| VPR (L-L) | 1.800 V |
| VPR (L-N) | 900 V |
| VPR (L-PE) | 900 V |
| Tipo de tensión | AC |
| Redes de energía UL | 3-phase WYE |
| Longitud de desaislado | 12 mm |
| Sección de conexión de conductores, rígido, máx. | 1,5 mm² |
| Sección de conexión de conductores, rígido, mín. | 0,14 mm² |
| Sección de conexión del conductor, rígido, máx. (AWG) | AWG 10 |
| Sección de conexión del conductor, rígido, mín. (AWG) | AWG 30 |
| Tipo de conexión | PUSH IN |
| Altitud de funcionamiento | ≤ 4000 m |
| Carril | TS 35 |
| Color |
naranja
negro azul |
| Diseño |
Cajas de instalación; 4 TE
Insta IP20 |
| Grado inflamabilidad según UL 94 | V-0 |
| Indicación óptica de funcionamiento | verde = OK, yellow = aviso, red = descargador defectuoso, sustituir. |
| Segmento | Distribución eléctrica |
| Tipo de protección | IP20 en funcionamiento |
| Versión |
Protector de sobretensión
con contacto remoto |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Capacidad de extinción de corriente de seguimiento Ifi | sin preocuparse por la corriente residual de red |
| Capacidad nominal de corriente de cortocircuito ISCCR | 50 kA |
| Clase de requisitos según IEC 61643-11 | Tipo II |
| Clase de requisitos según la norma EN 61643-11 | T2 |
| Contacto de aviso | 250 V 1A 1CO |
| Coordinación de energía (≤10 m) |
Tipo 2
Tipo 3 |
| Corriente de descarga Imáx. (8/20µs) conductor PE | 50 kA |
| Corriente de fuga a Un | 1 µA |
| Corriente de fuga Imáx. (8/20 µs) (N-PE) | 65 kA |
| Corriente de fuga In (8/20µs) conductor-PE | 20 kA |
| Corriente de fuga In (8/20µs) N-PE | 40 kA |
| Fusible | No se requiere fusible ≤ 160 A gG |
| Nivel de protección Up at IN (L/N-PE) | ≤ 1.3 kV |
| Nivel de protección Up at IN (N-PE) | ≤ 1,5 kV |
| Normas |
IEC 61643-11
EN 61643-11 UL 1449 NFPA 79 |
| Número de polos | 4 |
| Red de baja tensión |
TN-C-S
TN-S TT IT con N IT sin N |
| Sobretensión temporal - TOV | 337 V |
| Tensión continua máxima, Uc (AC) | 300 V |
| Tensión continua máxima, Uc (N-PE) | 305 V |
| Tensión de red | 230 V / 400 V |
| Tensión nominal (AC) | 240 V |
| Tiempo de respuesta | ≤ 25 ns |
| Tipo de tensión | AC |
| tipo SPD | T2 |
| Zona de frecuencia, max. | 60 Hz |
| Zona de frecuencia, min. | 50 Hz |
| Longitud de desaislado | 18 mm |
| Técnica de conexión de conductores | Conexión brida-tornillo |
| Tipo de conexión | Conexión brida-tornillo |
| Longitud de desaislado, conexión nominal | 18 mm |
| Par de apriete, min. | 3 Nm |
| Par de apriete, max. | 4,5 Nm |
| Sección de embornado, conexión nominal | 16 mm² |
| Sección de embornado, mín. | 1,5 mm² |
| Sección de embornado, máx. | 35 mm² |
| Sección de conexión del conductor AWG, min. | AWG 14 |
| Sección de conexión del conductor AWG, máx. | AWG 6 |
| Sección de conexión del conductor, rígido, min. | 2,5 mm² |
| Sección de conexión del conductor, rígido, max. | 35 mm² |
| Sección de conexión del conductor, flexible, mín. | 4 mm² |
| Sección de conexión del conductor, flexible, max. | 35 mm² |
| Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), min. | 2,5 mm² |
| Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), max. | 35 mm² |
| Sección del conductor, semirrígido, mín. | 2,5 mm² |
| Sección del conductor, semirrígido, máx. | 35 mm² |
| Tipo de tensión | AC |
| Número de polos | 4 |
| Tipo de protección | IP20 en funcionamiento |
| Color |
naranja
negro azul |
| N.º de certificado (cULus) | E354261 |
| Período | 5 años |
| Información de producto |
Solo aplicable a los sistemas de alimentación de TI con conexión a tierra del transformador de distribución en el lado del consumidor (RE=RA en la ilustración 44.A1 de la IEC 60634-4-44:2018). |
| Homologación/certificado/documento de conformidad | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_157364) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_154451) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2736440000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2736440000) |
| Documentación del usuario | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_188076) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Homologaciones |    |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| N.º de certificado (cULus) | E354261 |
Accesorios
-
N.º de artículo:2749850000Unidad de embalaje:1 Pieza
Destornillador, Anchura de caña (B): 5.5 mm, Longitud de caña: 125 mm, Solidez de caña (A): 1 mm
-
N.º de artículo:2749890000Unidad de embalaje:1 Pieza
Destornillador, Anchura de caña (B): 1 mm, 80 mm, Solidez de caña (A): 1
-
N.º de artículo:1880100000Unidad de embalaje:200 Pieza
ESG, Señalizadores de dispositivos x 15 mm, PA 66, Color: blanco, autoadhesivo
HerramientasDestornilladoresDestornillador con aislamiento VDE y kitDestornillador de pala plana
HerramientasDestornilladoresDestornillador con aislamiento VDE y kitDestornillador de estrella, tipo Phillips
SeñalizadoresSeñalizador de equiposMultiCardESGESG 6/15Sin imprimir
Piezas de recambio
-
-
N.º de artículo:2736520000Unidad de embalaje:1 Pieza
Descargador de repuesto, Protector de sobretensión, TT nur für N-PE
-
N.º de artículo:2736500000Unidad de embalaje:1 Pieza
Descargador de repuesto, Protector de sobretensión
