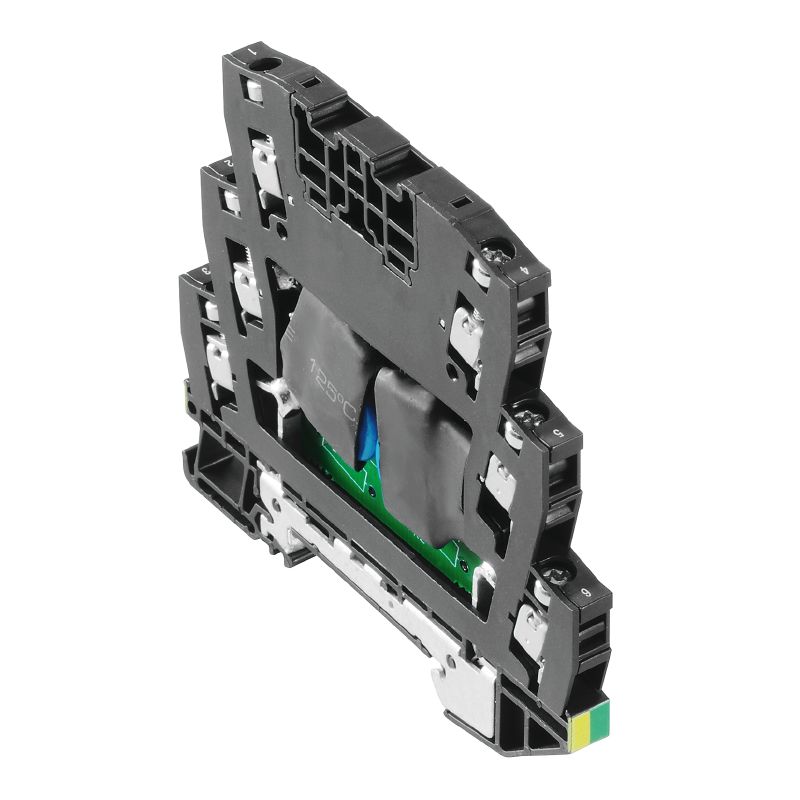

VSSC6 MOV 60VAC/DC
VSSC6 MOV 60VAC/DC
VSSC6 MOV 60VAC/DC
VSSC6 MOV 60VAC/DC

VSSC6 MOV 60VAC/DC

Ochrona przeciwprzepięciowa mierzenie - sterowanie - regulacja, Ochrona przeciwprzepięciowa, MSR

Nr. produktu 1064600000
Otwórz w konfiguratorze
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 3 Produkty pokrewne 11
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Prawdopodobieństwo usterki Zgodność produktu z wymogami środowiska naturalnego dane znamionowe UL Ochrona danych CSA General data koordynacja izolacji zgodnie z EN 50178 Dane znamionowe IEC / EN Further details of approvals Connection data Dane elektryczne Dane ogólne Ważna informacja Klasyfikacje Karty specyfikacji przetargowych

Dopuszczenia

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fe64228-e403-4415-b85f-44f3a8f8bb2c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/c809b3ab-e765-499c-852e-d528779da9f7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/f2570d3e-3e62-4056-9c95-fe925a1a2b86/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a5387a11-3584-42f1-9c6a-815af76ec080/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UL)
E311081

Ogólne dane zamówieniowe

Verze
Ochrona przeciwprzepięciowa mierzenie - sterowanie - regulacja, Ochrona przeciwprzepięciowa, MSR
Číslo objednávky
1064600000
Typ
VSSC6 MOV 60VAC/DC
GTIN (EAN)
4032248829897
Množství
8 szt.

Wymiary i masa

Hloubka
81 mm
Głębokość (cale)
3,189 inch
Výška
88,5 mm
Wysokość (cale)
3,484 inch
Šířka
6,2 mm
Szerokość (cale)
0,244 inch
Masa netto
49,375 g

Temperatury

Skladovací teplota
-40 °C...80 °C
Provozní teplota
-40 °C...70 °C
Vlhkost
5...96 %

Prawdopodobieństwo usterki

SIL v souladu s IEC 61508
3
MTTF
4 391 a
SFF
100 %
λges
26
PFH v 1*10-9 za hodinu
0

Zgodność produktu z wymogami środowiska naturalnego

Stav souladu se směrnicí RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

dane znamionowe UL

Č. osvědčení (UL)
E311081
Osvědčení UL
[UL Zertifikat](PDF/E311081VOL1SEC3.pdf)

Ochrona danych CSA

Interní induktance, max. LI
0 µH
Plyn, třída C
IIB
Plyn, třída D
IIA
Plyn, třídy A, B
IIC
Vnitřní výkon, max. CI
2,7 nF
Vstupní napětí, max. Ui
106 V
Vstupní proud, max. II
12 A

General data

Barevný
black
Design
Terminal
Izolační funkce
Nie
Klasifikace hořlavosti UL 94
V-0
Nosná lišta
TS 35
Optický funkční displej
Nie
Segment
mierzenie - sterowanie - regulowanie
Stupeň krytí
IP20
Verze
Ochrona przeciwprzepięciowa, MSR

koordynacja izolacji zgodnie z EN 50178

Kategorie rázového napětí
III
Závažnost znečištění
2

Dane znamionowe IEC / EN

Jmenovité napětí (AC)
60 V
Jmenovité napětí (DC)
85 V
Jmenovitý proud IN
12 A
Jmenovitý proud zátěže IL
12 A
Kapacitní odpor
1,78 nF
Kategorie požadavků podle normy IEC 61643-21
C1
C2
Max. trvalé napětí, Uc (AC)
75 V
Max. trvalé napětí, Uc (DC)
106 V
Objemový odpor
<0.1 Ω
Počet pólů
1
Proudová zatížitelnost při rázovém proudu C1
0.5 kA 8/20 µs 1 kV 1.2/50 µs
Proudová zatížitelnost při rázovém proudu C2
1 kA 8/20 μs
Přetížení – režim selhání
tryb 1
Standardy
IEC61643-21 (w oparciu)
Typ napětí
AC/DC
Vybíjecí proud Imax. (8/20 µs) vodič-PE
4,5 kA
Vybíjecí proud In (8/20 µs) vodič-PE
0,5 kA
Vybíjecí proud, max. (8/20 µs)
9 kA
Ztráta při zapojování
≤ 1,0 dB

Further details of approvals

GOST certifikát
[GOST-Zertifikat](PDF/7950_n1-n4.pdf)

Connection data

Délka odizolování
10 mm
Typ připojení
złącze śrubowe
Utahovací moment, min.
0,5 Nm
Utahovací moment, max.
0,8 Nm
Zakres zaciskania, min.
0,5 mm²
Zakres zaciskania, maks.
4 mm²
Przekrój przyłącza przewodu, jednodrutowy, min.
0,5 mm²
Przekrój przyłącza przewodu, jednodrutowy, max.
6 mm²
przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min.
0,5 mm²
przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks.
4 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
0,5 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
4 mm²

Dane elektryczne

Typ napětí
AC/DC

Dane ogólne

Počet pólů
1
Stopień ochrony
IP20
Barwny
czarny

Ważna informacja

Informace o produktu
Tryb 1: Stan, w którym część SDP ograniczająca napięcie została odłączona. Funkcja ograniczania napięcie nie jest już dostępna, ale kabel nadal działa.

Klasyfikacje

ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 14.0
27-17-15-01
ECLASS 15.0
27-17-15-01

Karty specyfikacji przetargowych

Dlouhá specifikace
Przelotowa złączka szeregowa o szerokości 6,2 mm i warystorami pomiędzy dwoma przewodami sygnałowymi i potencjałem szyny nośnej, stopka TS 35. Tu może być chroniony sygnał z maks 12A. Montaż zacisku jest jednocześnie stworzeniem elektrycznie przewodzącego styku pomiędzy szyną nośną (ziemia) i potencjałem odniesienia (masa) obwodu zabezpieczającego w zacisku. Optyczne oznakowanie zacisku według rodzaju obwodu zabezpieczającego i wysokości napięcia. Możliwość opisu listwy zaciskowej.
Krátká specifikace
Przelotowa złączka szeregowa z warystorami (MOV) pomiędzy dwoma przewodami sygnałowymi i potencjałem szyny nośnej, stopka TS 35 Wykonanie: 60VUC.
