BLF 7.62HP/12/180F SN BK BX
Dimensional drawing
BLF 7.62HP/12/180F SN BK BX
Graph
BLF 7.62HP/12/180F SN BK BX

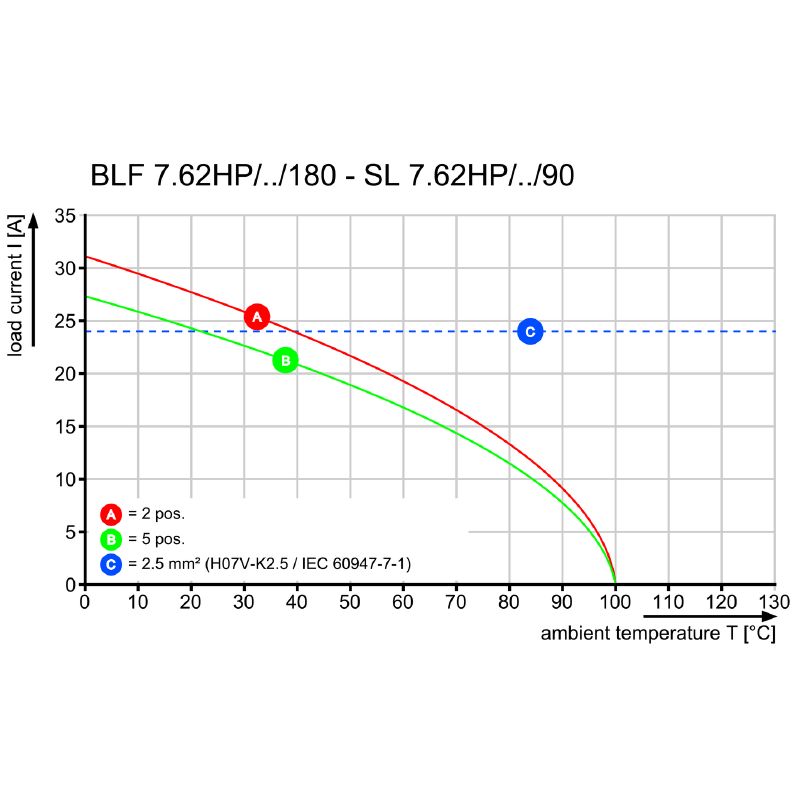

Graph

BLF 7.62HP/12/180F SN BK BX

PCB plug-in connector, female plug, Flange, 7.62 mm, Number of poles: 12, tinned, black, Box

Product ID 1227560000
Gegevensblad downloaden Product Downloads
Toebehoren 2 Contradelen 8 Verwante producten 19
Approvals General ordering data Dimensions and weights Environmental Product Compliance System Parameters Material data Conductors suitable for connection Märkdata enligt IEC Rated data acc. to CSA Rated data acc. to UL 1059 Packing Important note Classifications

Approvals

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

General ordering data

Versione
PCB plug-in connector, female plug, Flange, 7.62 mm, Number of poles: 12, tinned, black, Box
N. d’ordine
1227560000
Tipo
BLF 7.62HP/12/180F SN BK BX
GTIN (EAN)
4050118011883
Ilość
18 items
Product data
IEC: 1000 V / 29 A / 0.5 - 2.5 mm²
UL: 600 V / 20 A / AWG 20 - AWG 12
Packaging
Box

Dimensions and weights

Profondità
28,1 mm
Profundidad (pulgadas)
1,106 inch
Posizione verticale
15,1 mm
Height (inches)
0,594 inch
Larghezza
100,42 mm
Width (inches)
3,954 inch
Masa netto
29,48 g

Environmental Product Compliance

Stato conformità RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%
Huella de carbono del producto
  • Cradle to gate:
    1,745 kg CO2 eq.

System Parameters

Product family
OMNIMATE Power - series BL/SL 7.62HP
Type of connection
Field connection
Vezetékcsatlakozás-technika
PUSH IN with actuator
Raszter mm-ben (P)
7,62 mm
Raszter inch-ben (P)
0,3 "
Vezeték kimeneti irány
180°
Number of poles
12
L1 in mm
68,58 mm
L1 in inches
2,7 "
Number of rows
1
Pin series quantity
1
Rated cross-section
2,5 mm²
Touch-safe protection acc. to DIN VDE 57 106
Safe from finger touch
Touch-safe protection acc. to DIN VDE 0470
IP 20
Protection degree
IP20
Can be coded
Yes
Longitud de desaislado
10 mm
Par de apriete para sujeción por tornillo, mín.
0,15 Nm
Couple de serrage pour bride vissée, max.
0,25 Nm
Screwdriver blade
0.6 x 3.5
Plugging cycles
25
Plugging force/pole, max.
8,5 N
Pulling force/pole, max.
6 N

Material data

Materiales aislantes
PBT
Color
black
Color componentes de accionamiento
orange
Tabela kolorów (podobny)
RAL 9011
Grupo de materiales aislantes
IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 200
Resistencia del aislamiento
≥ 108 Ω
UL 94 flammability rating
V-0
Materiał styków
Cu-alloy
Superficie de contacto
tinned
Layer structure of plug contact
4...8 µm Sn hot-dip tinned
Storage temperature, min.
−40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
−50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
−25 °C
Temperature range, installation, max.
100 °C

Conductors suitable for connection

Zakres zaciskania, min.
0,08 mm²
Zakres zaciskania, maks.
2,5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 20
Wire connection cross section AWG, max.
AWG 12
Rígido, mín. H05(07) V-U
0,5 mm²
jednodrutowe, maks. H05(07) V-U
1,5 mm²
Flexible, mín. H05(07) V-K
0,5 mm²
Flexible, máx. H05(07) V-K
2,5 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,5 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
2,5 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0,5 mm²
z końcówką kablową wg DIN 46 228/1, maks.
2,5 mm²
Calibre macho de conformidad con la norma EN 60999 a x b; ø
2.8 mm x 2.0 mm
Conductor embornable
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9025870000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9004050000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9025860000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0542500000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9019100000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0282800000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0186500000
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0635100000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      2,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9004080000
Reference text
The outside diameter of the plastic collar should not be larger than the pitch (P)
Length of ferrules is to be chosen depending on the product and the rated voltage.

Märkdata enligt IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
29 A
Corriente nominal, número de polos máx. (Tu=20 °C)
24 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
23,8 A
Corriente nominal, número de polos máx. (Tu=40 °C)
23 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
1 000 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
1 000 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
630 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
6 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
8 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
6 kV
Short-time withstand current resistance
3 x 1s with 180 A
Kriechstrecke, min.
11,4 mm
Luftstrecke, min.
11,4 mm

Rated data acc. to CSA

Rated voltage (Use group B / CSA)
600 V
Rated voltage (Use group C / CSA)
600 V
Névleges feszültség (D felhasználási csoport / CSA)
600 V
Névleges áram (B felhasználási csoport / CSA)
20 A
Névleges áram (C felhasználási csoport / CSA)
20 A
Névleges áram (D felhasználási csoport / CSA)
5 A
Sección de conexión del conductor AWG, mín.
AWG 20
Section de raccordement de câble AWG, max.
AWG 12

Rated data acc. to UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
600 V
Rated voltage (Use group C / UL 1059)
600 V
Rated voltage (Use group D / UL 1059)
600 V
Rated current (Use group B / UL 1059)
20 A
Rated current (Use group C / UL 1059)
20 A
Rated current (Use group D / UL 1059)
5 A
Sección de conexión del conductor AWG, mín.
AWG 20
Wire cross-section, AWG, max.
AWG 12
Hivatkozás a tanúsítási értékekre
Specifications are maximum values, details - see approval certificate.

Packing

Csomagolás
Box
VPE hosszúság
352 mm
Šířka VPE
138 mm
VPE height
38 mm

Important note

Zgodność IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Note
  • Additional variants on request
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Wire end ferrule without plastic collar to DIN 46228/1
  • Wire end ferrule with plastic collar to DIN 46228/4
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • Crimping shape "A" for wire end ferrules with PZ 6/5 crimping tool recommended.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
