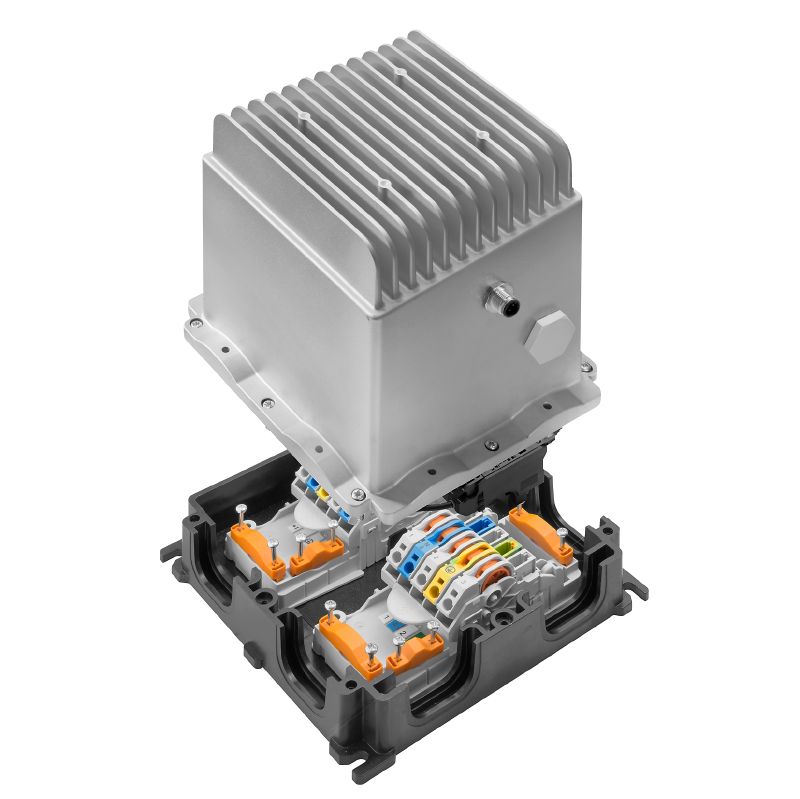

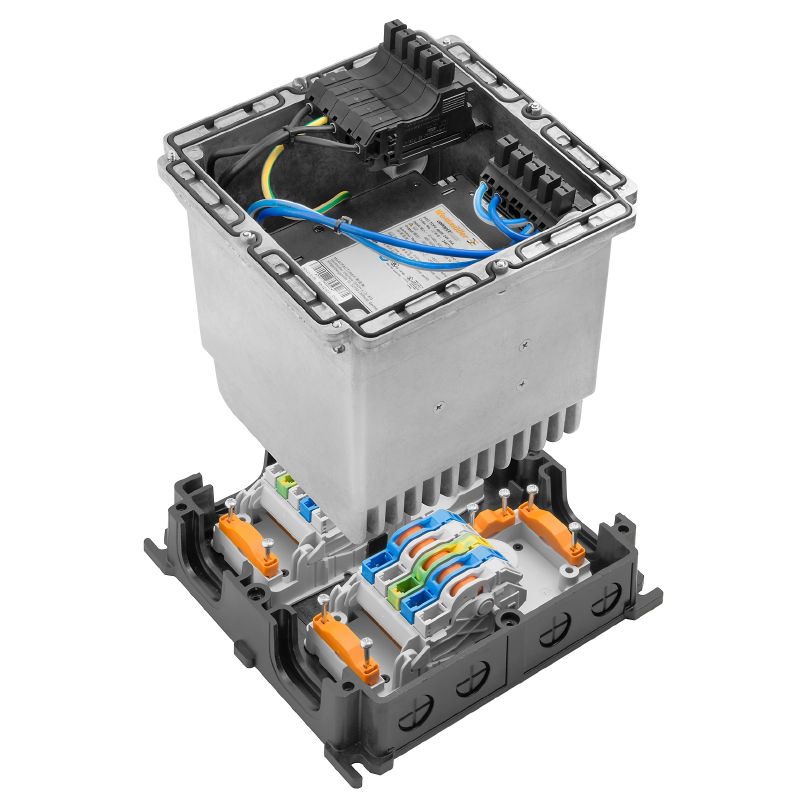

Zasilacz FieldPower®, IP65, w stanie kompletnym, 10 A, 24 V, DC, Zacisk IDC, PUSH IN, M12, kod A

Nr. produktu 2743440000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 18 Pojedyncze części 9 Produkty pokrewne 4
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Ingång Wyjście Informacje ogólne Koordynacja izolacji Wejście Output Zakres zaciskania Dane nominalne zgodnie z IEC dane znamionowe wg UL Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E258476

Ogólne dane zamówieniowe

Wersja
Zasilacz FieldPower®, IP65, w stanie kompletnym, 10 A, 24 V, DC, Zacisk IDC, PUSH IN, M12, kod A
Nr zam.
2743440000
Typ
FP PRO TOP3 24/10 2P
GTIN (EAN)
4064675038375
Ilość
1 szt.

Wymiary i masa

Głębokość
220 mm
Głębokość (cale)
8,661 inch
Wysokość
196 mm
Wysokość (cale)
7,717 inch
Szerokość
196 mm
Szerokość (cale)
7,717 inch
Masa netto
4 208 g

Temperatury

Temperatura magazynowania
-10 °C...60 °C
Temperatura eksploatacyjna
-25 °C...50 °C
Zakres temperatury stosowania
-25...50 ℃
Rozruch
≥ -40 °C
Wilgotność
35…85%, brak kondensacji i zamarzania

Zgodność produktu z wymogami środowiska naturalnego

RoHS megfelelőségi állapot
Zgodne, z wyłączeniem
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
7645f3b1-6db9-495d-9e21-ab1d894aff05

Ingång

Bezpiecznik wejściowy (wewnętrzny)
3.0 A F (6.3 x 32 mm)
Metoda wykonywania złącz
Zacisk IDC
PUSH IN
Ochrona przeciwprzepięciowa
Warystor
Pobór prądu AC
0,7 A @ 400 V DC / 0,8 A @ 320 V AC
Początkowy prąd rozruchowy
Maks. 10 A
Rodzaj przyłącza
Zacisk IDC
PUSH IN
Zakres częstotliwości AC
45…65 Hz
Zakres napięcia wejściowego DC
450...800 V DC (max. 500 V DC według UL508)
Zakres napięć zasilania AC
3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC
Zalecane zabezpieczenie wstępne
2 - 3 A, Char. C

Wyjście

charakterystyka wyzwalania
patrz charakterystyka
Metoda wykonywania złącz
Zacisk IDC
PUSH IN
Moc wyjściowa
240 W
Napięcie wyjściowe
24 V
Napięcie wyjściowe, max.
28,8 V
Napięcie wyjściowe, min.
22,5 V
Napięcie wyjściowe, uwaga
(ustawiane potencjometrem)
Ochrona przeciwprzepięciowa
Warystor
Opóźnienie włączenia
1 s
Prąd wyjściowy
10 A
Prąd wyjściowy, max.
10 A
Regulowany prąd znamionowy
Nie
Rodzaj napięcia wyjściowego
DC
Znamionowe napięcie wyjściowe
24 V DC ± 25 %
Znamionowe natężenie prądu na wyjściu przy Uznam.
10 A @ 60 °C

Informacje ogólne

Kategoria przepięciowa
III
II
Normy
UL 508
Ochrona przed zwarciem
Tak
wewnętrzne
Stopień ochrony
IP65
w stanie kompletnym
Wilgotność
35…85%, brak kondensacji i zamarzania
Wskazówka montażowa
Śruby pokrywy w zestawie

Koordynacja izolacji

Kategoria przepięciowa
III
II

Wejście

Ochrona przeciwprzepięciowa
Warystor
Pobór prądu AC
0,7 A @ 400 V DC / 0,8 A @ 320 V AC
Zakres częstotliwości AC
45…65 Hz
Zakres napięcia wejściowego DC
450...800 V DC (max. 500 V DC według UL508)
Zakres napięć zasilania AC
3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC
Zalecane zabezpieczenie wstępne
2 - 3 A, Char. C
Początkowy prąd rozruchowy
Maks. 10 A
Bezpiecznik wejściowy (wewnętrzny)
3,0 A F (6,3 x 32 mm)

Output

charakterystyka wyzwalania
patrz charakterystyka
Moc wyjściowa
240 W
Napięcie wyjściowe
24 V
Napięcie wyjściowe, max.
28,8 V
Napięcie wyjściowe, min.
22,5 V
Napięcie wyjściowe, uwaga
(ustawiane potencjometrem)
Opóźnienie włączenia
1 s
Prąd wyjściowy
10 A
Regulowany prąd znamionowy
Nie
Rodzaj napięcia wyjściowego
DC
Znamionowe napięcie wyjściowe
24 V DC ± 25 %
Znamionowe natężenie prądu na wyjściu przy Uznam.
10 A @ 60 °C

Zakres zaciskania

Dane przyłącza – element stykowy Odgałęzienie / Zasilanie
  • Metoda wykonywania złącz:
    PUSH IN
  • Rozmiar noża narzędzia roboczego:
    0,6 x 3,5 mm
  • Długość zdejmowania izolacji:
    14 mm
  • Liczba biegunów:
    5
  • Przekrój przyłącza przewodu, przewód sztywny, maks.:
    6 mm²
  • Przekrój przyłącza przewodu, przewód sztywny, min.:
    0,5 mm²
  • Przekrój przyłącza przewodu, przewód wielodrutowy, maks.:
    6 mm²
  • Przekrój przyłącza przewodu, przewód wielodrutowy, min.:
    0,5 mm²
  • Przekrój przyłącza przewodu, cienki przewód wielodrutowy, maks.:
    10 mm²
  • Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.:
    0,5 mm²
  • Przekrój przyłącza przewodu, najcieńszy przewód wielodrutowy, maks.:
    6 mm²
  • Przekrój przyłącza przewodu, najcieńszy przewód wielodrutowy, min.:
    0,5 mm²
  • Przekrój przyłącza przewodu z końcówką tulejkową:
    • Typ końcówki tulejkowej:
      12 mm z kołnierzem z tworzywa sztucznego
    • Standard:
      DIN 46228/1
    • Przekrój, min.:
      0,5 mm²
    • Przekrój, maks.:
      6 mm²
    • Typ końcówki tulejkowej:
      8 mm z kołnierzem z tworzywa sztucznego
    • Standard:
      DIN 46228/4
    • Przekrój, min.:
      0,5 mm²
    • Przekrój, maks.:
      6 mm²
    • Standard:
      DIN 46228/4
    • Przekrój, min.:
      0,5 mm²
    • Przekrój, maks.:
      6 mm²
    • Typ końcówki tulejkowej:
      Bliźniacze końcówki tulejkowe
    • Przekrój, min.:
      0,5 mm²
    • Przekrój, maks.:
      6 mm²
Dane przyłącza – element stykowy, magistrala zasilająca
  • Metoda wykonywania złącz:
    Złącze płytka-kabel (IDC)
  • Rozmiar noża narzędzia roboczego:
    0,6 x 3,5 mm
  • Liczba biegunów:
    5
  • Przekrój przyłącza przewodu, przewód sztywny, maks.:
    6 mm²
  • Przekrój przyłącza przewodu, przewód sztywny, min.:
    1,5 mm²
  • Przekrój przyłącza przewodu, przewód wielodrutowy, maks.:
    6 mm²
  • Przekrój przyłącza przewodu, przewód wielodrutowy, min.:
    2,5 mm²
  • Przekrój przyłącza przewodu, cienki przewód wielodrutowy, maks.:
    6 mm²
  • Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.:
    2,5 mm²
  • Przekrój przyłącza przewodu, najcieńszy przewód wielodrutowy, maks.:
    6 mm²
  • Przekrój przyłącza przewodu, najcieńszy przewód wielodrutowy, min.:
    2,5 mm²

Dane nominalne zgodnie z IEC

Datos nominales según IEC para el elemento de contacto
  • Rodzaj napięcia:
    AC, DC
  • Standard:
    IEC 60947-7-1, IEC 60947-7-2
  • Rated voltage:
    800 V
  • Znamionowa odporność na napięcie udarowe:
    8 kV
  • Prąd znamionowy (3 bieguny pod obciążeniem):
    41 A
  • Prąd znamionowy (4 bieguny pod obciążeniem):
    25 A
Rated data acc. to IEC for fuse plug
  • Rodzaj napięcia:
    AC
  • Number of phases:
    3
  • Standard:
    IEC 61984, IEC 60947-7-3
  • Rated voltage:
    36 V
  • Znamionowa odporność na napięcie udarowe:
    6 kV
  • Prąd znamionowy:
    12 A
Rated data acc. to IEC for plug-in connector
  • Rodzaj napięcia:
    DC
  • Standard:
    IEC 60947-7-1, IEC 60947-7-2, IEC 61984
  • Rated voltage:
    690 V
  • Znamionowa odporność na napięcie udarowe:
    8 kV
  • Prąd znamionowy (3 bieguny pod obciążeniem):
    32 A
  • Prąd znamionowy (4 bieguny pod obciążeniem):
    25 A

dane znamionowe wg UL

Dane znamionowe wg UL dla elementu stykowego
  • Standard:
    UL 1059
  • wskazówka:
    do stosowania z kablami TC-ER wymienionymi w UL
  • Przekrój przyłącza przewodu, AWG, maks.:
    AWG 10
  • Przekrój przyłącza przewodu, AWG, min.:
    AWG 14
  • Rated voltage:
    600 V
  • Prąd znamionowy:
    30 A
Jmenovité údaje podle UL pro konektor
  • Standard:
    UL 1059
  • wskazówka:
    do stosowania z kablami TC-ER wymienionymi w UL
  • Przekrój przyłącza przewodu, AWG, maks.:
    AWG 12
  • Przekrój przyłącza przewodu, AWG, min.:
    AWG 16
  • Rated voltage:
    600 V
  • Prąd znamionowy:
    20 A
Normy
UL 508
Rated data acc. to UL for fuse plug
  • Rated voltage:
    600 V
  • wskazówka:
    do stosowania z kablami TC-ER wymienionymi w UL
  • Przekrój przyłącza przewodu, AWG, min.:
    AWG 16
  • Przekrój przyłącza przewodu, AWG, maks.:
    AWG 12
  • Standard:
    UL 1059
  • Prąd znamionowy:
    20 A

Klasyfikacje

ETIM 8.0
EC002540
ETIM 9.0
EC002540
ETIM 10.0
EC002540
ECLASS 14.0
27-04-07-01
ECLASS 15.0
27-04-07-01
