IE-C6EL8UG0200U40XCS-E
IE-C6EL8UG0200U40XCS-E
接続図
IE-C6EL8UG0200U40XCS-E
極スキーム

IE-C6EL8UG0200U40XCS-E

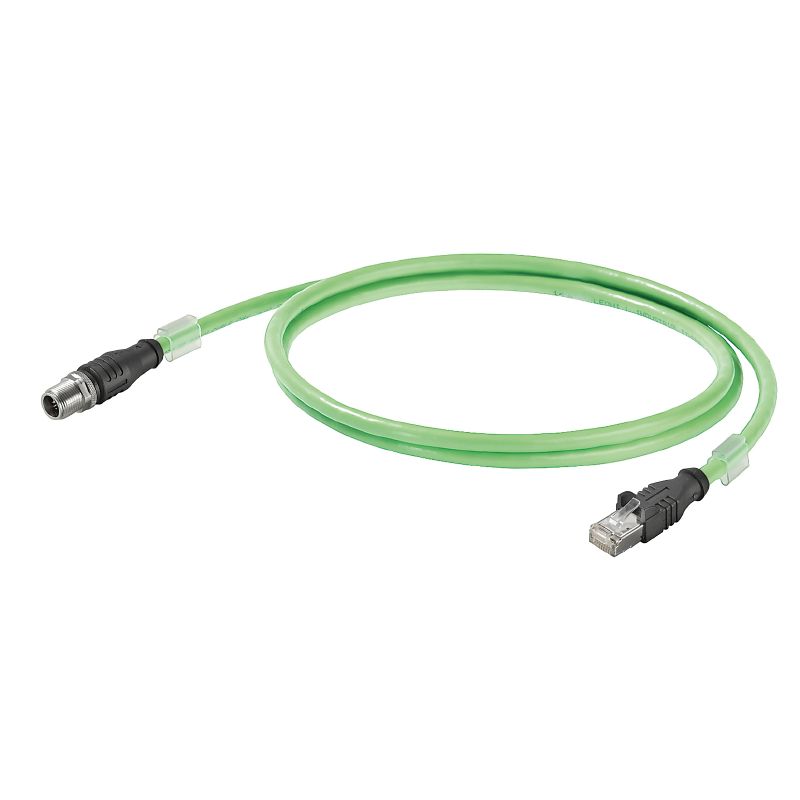

システムケーブル, RJ45 IP 20, M12 X型IP 67ストレートオス, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 20 m

商品番号 1457580200
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 2 関連製品 42
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス ケーブル特有の規格 標準 ケーブル構造 ケーブルの電気プロパティ ケーブルの機械的特性と材料特性 プラグ、左 プラグ、右 分類

承認

ROHS
適合

一般注文データ

バージョン
システムケーブル, RJ45 IP 20, M12 X型IP 67ストレートオス, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 20 m
注文番号
1457580200
種別
IE-C6EL8UG0200U40XCS-E
GTIN (EAN)
4050118450255
数量
1 items

寸法と重量

長さ
20 m
長さ（インチ）
787.402 inch
正味重量
960 g

温度

保管温度
-40 °C...80 °C
動作温度
-40 °C...80 °C
取り付け温度
-20 °C...60 °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

ケーブル特有の規格

喫煙に対して不透過性
IEC 61034に準拠
標準、アセンブリ
UL Style 20963

標準

喫煙に対して不透過性
IEC 61034に準拠
標準、アセンブリ
UL Style 20963

ケーブル構造

シースカラー
緑色(RAL 6018)
シース直径、最大
6.7 mm
シース直径、最小
6.1 mm
シース素材
PUR
シールド
S/FTP
シールド編組厚さ
0.1 mm
全体シールド仕様
銅線編組由来のシールド編み
撚線
7
断面積
4*2*AWG 26/7 - 4*2*0.128 mm²
標準形状
S/FTP
LIO2YSC11Y 4x2x0.15 PIMF FRNC GN
絶縁
PE
絶縁断面
0.98 mm
色シーケンスまたは電線 – 電線ペア
白 – 青、白 – オレンジ、白 – 緑、白 – 茶
配線
EIA/TIA T568 B
配線数
8
銅線直径
0.48 µm
電線コアの調整
ツイストペア
電線対シールド
アルミ箔
電線材質
撚り線加工錫メッキ銅線

ケーブルの電気プロパティ

カテゴリー
Cat.6A / Class EA (ISO/IEC 11801 2010)
テスト電圧：電線 - 電線 - シールド
700 Vrms、50 Hz 、1分
ループ抵抗
290 Ω/km
信号伝達時間
5.2 ns/m
特性インピーダンス
100 ± 5 Ω @ 100MHz
転送インピーダンス
15 mΩ/m @ 1 MHz
10 mΩ/m @ 10 MHz
30 mΩ/m @ 30 MHz
転送速度
10 Gbit/s

ケーブルの機械的特性と材料特性

ハロゲン
ハロゲンフリー、IEC 60754-1に準拠
喫煙に対して不透過性
IEC 61034に準拠
延焼耐性
in accordance with IEC 60332-1-2
最小曲げ半径、繰返し
10 x ケーブル直径
最小曲げ半径（1回のみ）
5 x ケーブル直径
耐油性
in accordance with IEC 60811-2-1
耐磨耗性
非常に良い

プラグ、左

左プラグ
RJ45, IP20, オス型接点, 直線, プラグ, プラスチック, シールド仕様

プラグ、右

プラグ右
M12, X コード化, IP67, オス型接点, 直線, プラグ, プラスチック, シールド仕様

分類

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
