Propriétés

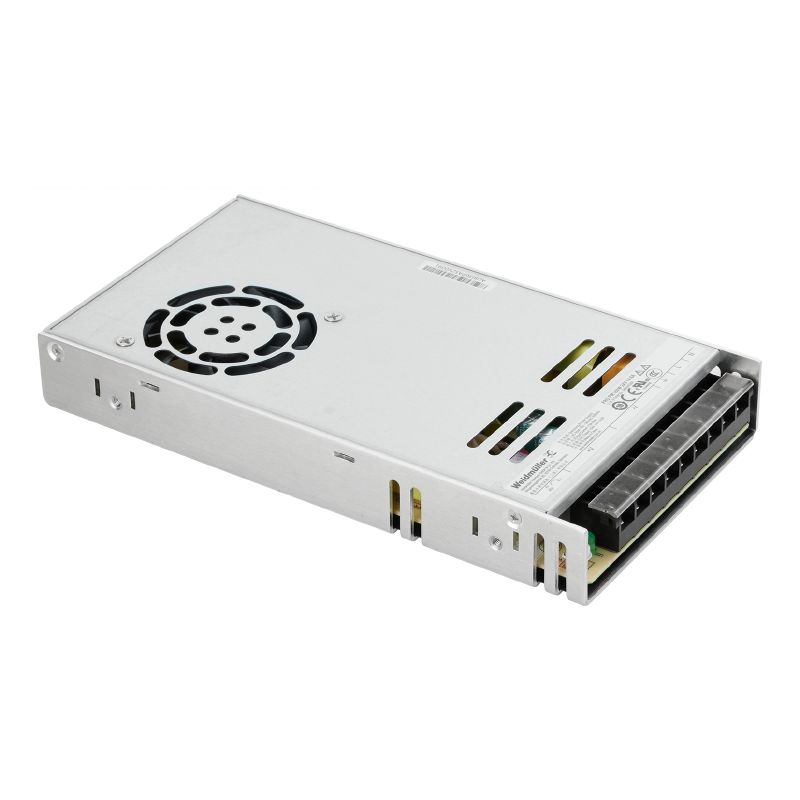

| Version | Power supply, switch-mode power supply unit |
| Référence | 2660200295 |
| Type | PRO PM 350W 48V 7.3A |
| GTIN (EAN) | 4050118782127 |
| Qté. | 1 Pièce |
| Profondeur | 215 mm |
| Profondeur (pouces) | 8,465 inch |
| Hauteur | 30 mm |
| Hauteur (pouces) | 1,181 inch |
| Largeur | 115 mm |
| Largeur (pouces) | 4,528 inch |
| Poids net | 750 g |
| Température de stockage | -40 °C...85 °C |
| Température de fonctionnement | -20 °C...70 °C |
| Humidité | 5…95 % RH |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Lead monoxide 1317-36-8 |
| SCIP | 015c3a09-4dd7-4b84-85e2-16a46fa4e79a |
| Consommation de courant par rapport à la tension d'entrée |
|
| Consommation de puissance nominale | 407 VA |
| Courant à la mise sous tension | max. 60 A |
| Fusible amont recommandé | 6 A à 230 V AC, courbe caractéristique C |
| Plage de fréquence AC | 47...63 Hz |
| Plage de tension d’entrée AC | 90…264 V AC |
| Technique de raccordement | Raccordement vissé |
| Tension d'entrée nominale | 100...240 V AC |
| Courant nominal | 7,3 A |
| Ondulation résiduelle, appels de courant | < 150 mVPP |
| Possibilité de mise en parallèle | oui, avec module à diodes |
| Protection contre la surtension sortie | 55...62 V @ 48 V DC |
| Protection de surcharge | 120 %...180 % Inominal, mode « hoquet » avec récupération automatique |
| Puissance délivrée | 350 W |
| Technique de raccordement | Raccordement vissé |
| Temps de maintien en cas de coupure du courant | 20 ms |
| Tension de sortie nominale | 48 V DC |
| Tension de sortie, remarque | ± 10% de tolérance de tension de sortie nominale, réglable via potentiomètre |
| Degré de protection | IP20 |
| Derating | > 50°C (2% / 1°C) |
| Humidité | 5…95 % RH |
| Indicateur de fonctionnement | LED verte : LED verte : |
| MTBF |
|
| Position de montage, conseils de montage | Monté sur panneau, vissé |
| Protection contre les courts-circuits | Oui |
| Rendement | 86% |
| Résistance aux chocs selon IEC 60068-2-27 | 30 g dans toutes les directions |
| Résistance aux interférences selon |
Balayage : EN 61000-4-4/ESD EN 61000-4-2
EN61000-4-3 (HF field) EN 61000-4-5 (Surtension) EN61000-4-6 (conduit) EN61000-4-8 (Fields) EN 61000-4-11 (DIP) |
| Résistance aux vibrations selon IEC 60068-2-6 | 10...500 Hz, accélération constante 5 g, 10 minutes/cycle, 60 minutes/axe |
| Émission sonore conforme à la norme EN55032 | Classe B |
| Tension d'isolation entrée / sortie | 3 kV |
| Tension d'isolation entrée / terre | 0,5 kV |
| Tension d’isolation sortie / terre | 2 kV |
| Basse tension de protection |
SELV selon CEI 60950-1
PELV conforme à la norme EN 60204-1 |
| Section de raccordement du conducteur, AWG/kcmil , max. | 12 |
| Section de raccordement du conducteur, AWG/kcmil , min. | 21 |
| Section de raccordement du conducteur, rigide , max. | 4 mm² |
| Section de raccordement du conducteur, rigide , min. | 0,34 mm² |
| Technique de raccordement | Raccordement vissé |
| Section de raccordement du conducteur, AWG/kcmil , max. | 12 |
| Section de raccordement du conducteur, AWG/kcmil , min. | 21 |
| Section de raccordement du conducteur, rigide , max. | 4 mm² |
| Section de raccordement du conducteur, rigide , min. | 0,34 mm² |
| Technique de raccordement | Raccordement vissé |
| Indicateur de fonctionnement | LED verte : LED verte : |
| Agrément/Certificat/Document de conformité | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_189189) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_239558) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2660200295) |
| Documentation utilisateur | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_246507) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.0 | 27-04-07-01 |
| ECLASS 9.1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-01 |
| ECLASS 12.0 | 27-04-07-01 |
| ECLASS 13.0 | 27-04-07-01 |
| ECLASS 14.0 | 27-04-07-01 |
| Agréments |  |
| ROHS | Conforme |
