HDC MF 16B AD W/O S

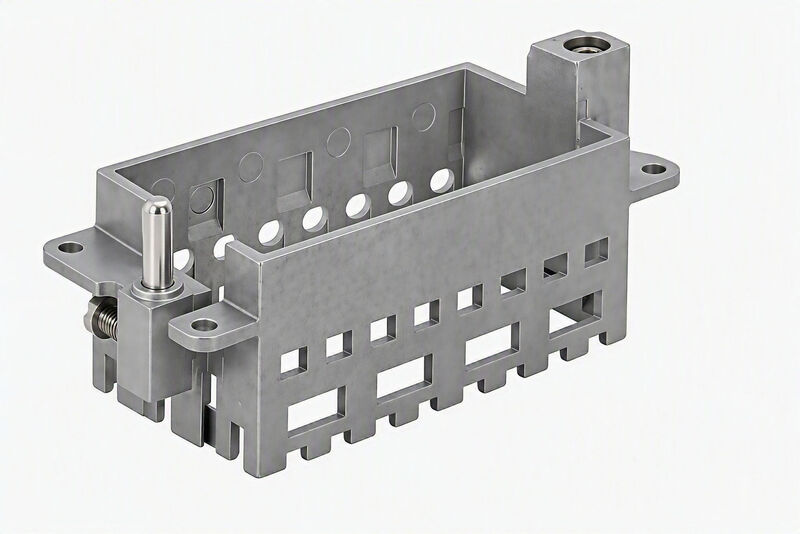

Imagen de producto
HDC MF 16B AD W/O S

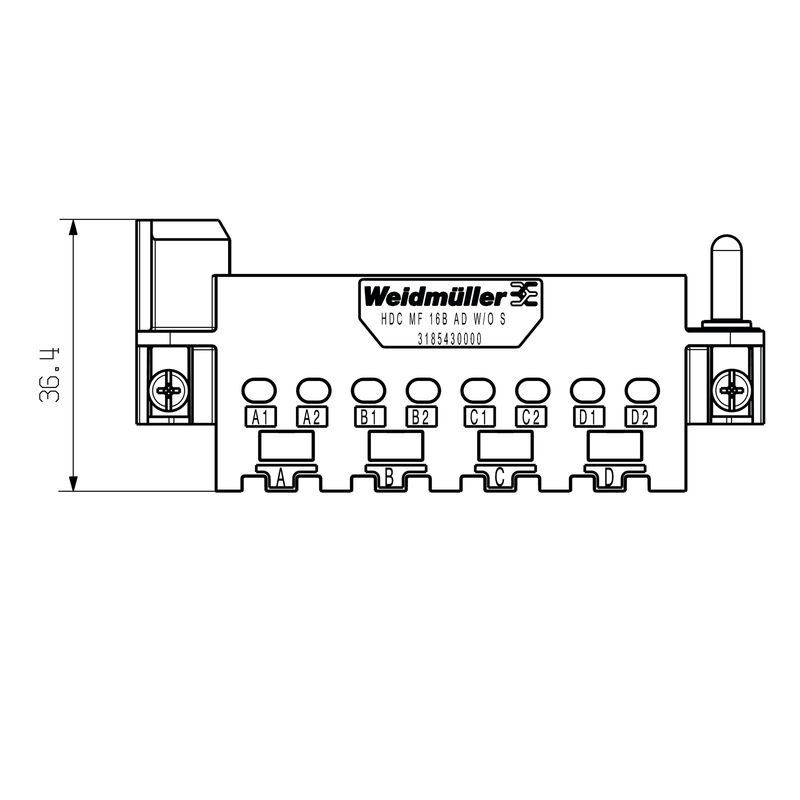

Dibujo
HDC MF 16B AD W/O S

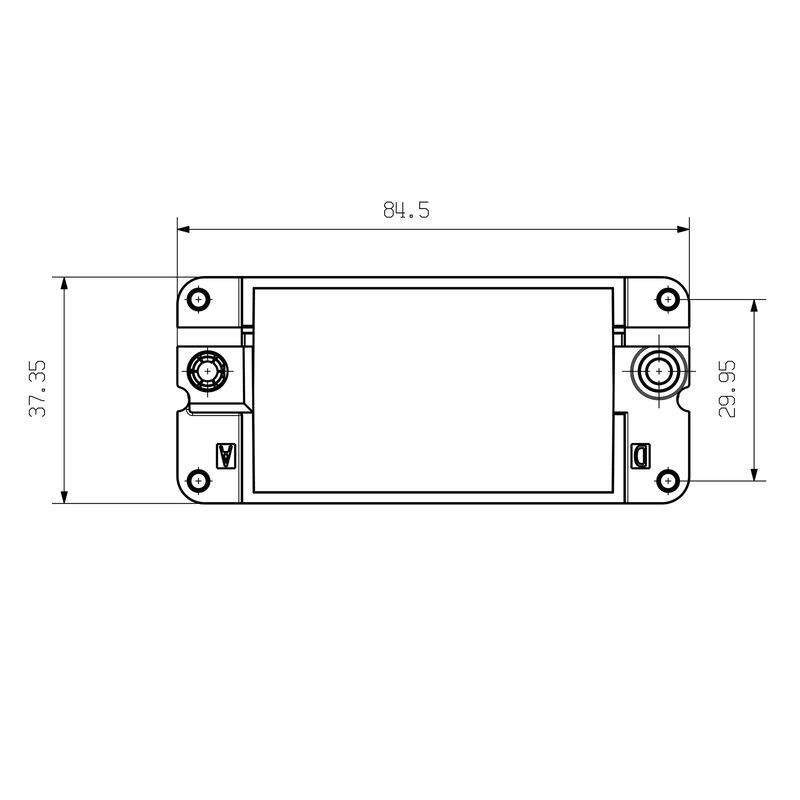

Dibujo
HDC MF 16B AD W/O S
Dibujo
HDC MF 16B AD W/O S

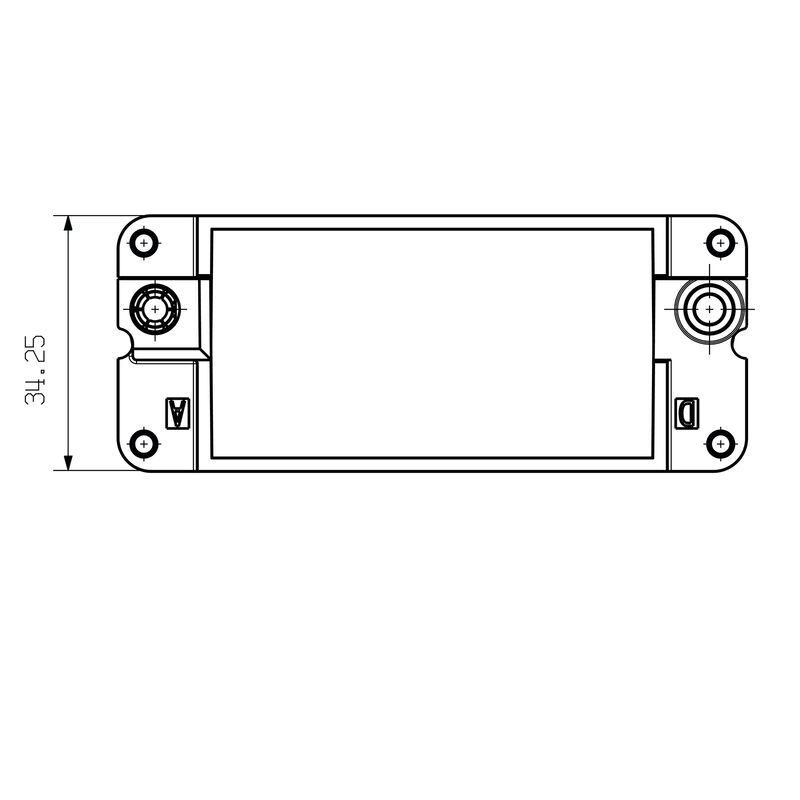

recorte de montaje

HDC MF 16B AD W/O S

Marcos

N.º de artículo 3185430000
Descargar hoja de datos Soporte técnico
Accesorios 5 Productos relacionados 1
Datos generales para pedido Dimensiones y pesos Datos generales Datos de conexión a tierra Clasificaciones

Datos generales para pedido

Versión
Marcos
Código
3185430000
Tipo
HDC MF 16B AD W/O S
GTIN (EAN)
4099987940849
Cantidad
1 Pieza

Dimensiones y pesos

Profundidad
37,35 mm
Profundidad (pulgadas)
1,47 inch
Altura
36,4 mm
Altura (pulgadas)
1,433 inch
Anchura
84,5 mm
Anchura (pulgadas)
3,327 inch
Peso neto
84,241 g

Datos generales

Ciclos de enchufado
≥ 500
Material básico
Fundición inyectada de cinc
Número de ranuras
4
Serie
ModuPlug
Tamaño de instalación
6

Datos de conexión a tierra

Par de apriete mín. PE en un lado
1,2 Nm
Par de apriete, máx. PE en un lado
1,3 Nm
Sección de conexión del conductor, max.
10 mm²
Sección de conexión del conductor, min.
0,5 mm²
Tipo de conexión PE
Conexión brida-tornillo

Clasificaciones

ETIM 8.0
EC002312
ETIM 9.0
EC002312
ETIM 10.0
EC002312
ECLASS 14.0
27-44-02-92
ECLASS 15.0
27-44-02-92
