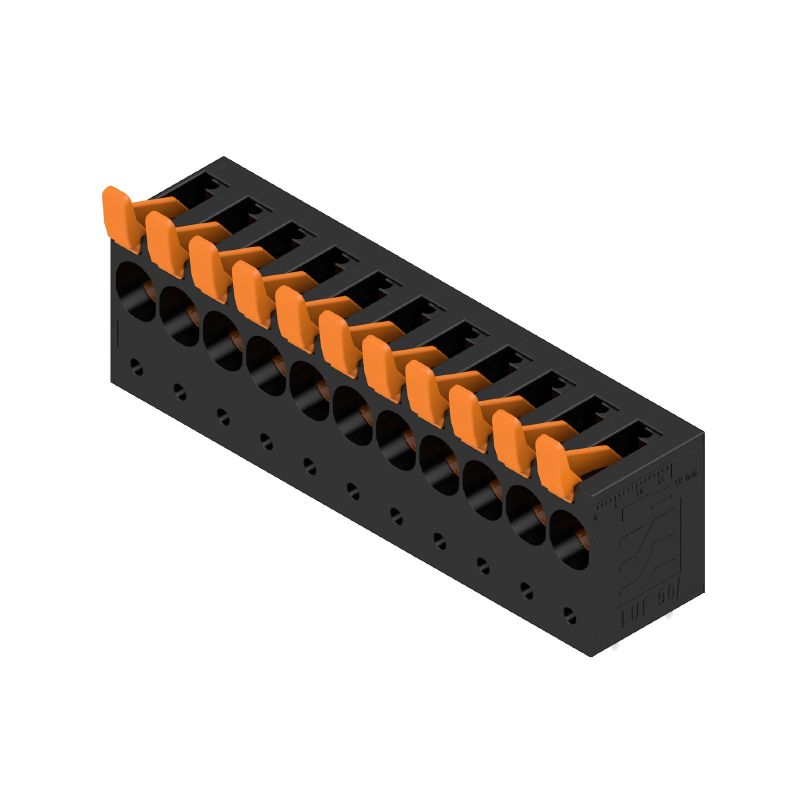

LUF 10.00/11/90 5.0SN BK BX — Illustration du produit

Fiche technique Autres produits de la même gamme

LUF 10.00/11/90 5.0SN BK BX

Bloc de jonction pour circuit imprimé, 10.00 mm, Nombre de pôles: 11, 90°, Longueur du picot à souder (l): 5 mm, noir, PUSH IN avec actionneur, Plage de serrage, max. : 16 mm², Boîte

Référence produit 1988690000

Propriétés

Informations générales de commande

Version	Bloc de jonction pour circuit imprimé, 10.00 mm, Nombre de pôles: 11, 90°, Longueur du picot à souder (l): 5 mm, noir, PUSH IN avec actionneur, Plage de serrage, max. : 16 mm², Boîte
Référence	1988690000
Type	LUF 10.00/11/90 5.0SN BK BX
GTIN (EAN)	4050118373158
Qté.	10 Pièce
Indices de produit	IEC: 1000 V / 101 A / 0.5 - 25 mm² UL: 300 V / 61 A / AWG 18 - AWG 6
Emballage	Boîte

Dimensions et poids

Profondeur	26,45 mm
Profondeur (pouces)	1,041 inch
Hauteur	47,03 mm
Hauteur (pouces)	1,852 inch
Hauteur version la plus basse	42,03 mm
Largeur	111,58 mm
Largeur (pouces)	4,393 inch
Poids net	116,6 g

Conformité environnementale du produit

Statut de conformité RoHS	Conforme sans exemption
REACH SVHC	No SVHC above 0.1 wt%

Paramètres du système

Famille de produits	OMNIMATE Power - série LU
Technique de raccordement de conducteurs	PUSH IN avec actionneur
Montage sur le circuit imprimé	Raccordement soudé THT
Orientation de la sortie du conducteur	90°
Pas en mm (P)	10 mm
Pas en pouces (P)	0,394 "
Nombre de pôles	11
Nombre de pôles	1
Juxtaposables côté client	Non
Nombre de séries	1
Longueur du picot à souder (l)	5 mm
Dimensions du picot à souder	d = 1,2 mm octogonal
Diamètre du trou d'implantation (D)	1,6 mm
Tolérance du diamètre du trou d'implantation (D)	+ 0,1 mm
Nombre de picots par pôle	4
Lame de tournevis	0,8 x 4,0
Longueur de dénudage	18 mm
L1 en mm	100 mm
L1 en pouce	3,937 "
Protection au toucher selon DIN VDE 0470	IP 20 enfiché/ IP 10 non enfiché
Protection au toucher selon DIN VDE 57 106	Protection des doigts avec connecteurs raccordés à partir de 6 mm²
Degré de protection	IP20

Données des matériaux

Matériau isolant	Wemid (PA)
Couleur	noir
Tableau des couleurs (similaire)	RAL 9011
Groupe de matériaux isolants	I
Indice de Poursuite Comparatif (CTI)	≥ 600
Classe d'inflammabilité selon UL 94	V-0
Matériau de base du contact	E-Cu
Matériau des contacts	Alliage de cuivre
Structure en couches du raccordement soudé	4...6 µm Sn mat
Température de stockage, min.	-40 °C
Température de stockage, max.	70 °C
Température de fonctionnement , min.	-40 °C
Température de fonctionnement , max.	120 °C

Conducteurs indiqués pour raccordement

Plage de serrage, min.	0,5 mm²
Plage de serrage, max.	16 mm²
Section de raccordement du conducteur, AWG, min.	AWG 20
Section de raccordement du conducteur, AWG, max.	AWG 4
Rigide, min. H05(07) V-U	0,5 mm²
Rigide, max. H05(07) V-U	16 mm²
Semi-rigide, min. H07V-R	6 mm²
multibrin, max. H07V-R	25 mm²
souple, min. H05(07) V-K	0,5 mm²
souple, max. H05(07) V-K	25 mm²
avec embout isolé DIN 46 228/4, min.	0,5 mm²
avec embout isolé DIN 46 228/4, max.	16 mm²
avec embout, DIN 46228 pt 1, min.	0,5 mm²
avec embout selon DIN 46 228/1, max.	16 mm²
Jauge à bouchon selon EN 60999 a x b ; ø	5.3mm (B6)
Raccordement	Section pour le raccordement du conducteur: Type: câblage fin nominal: 2,5 mm² Embout: Longueur de dénudage: nominal: 20 mm Embout recommandé: 9019180000 Longueur de dénudage: nominal: 18 mm Embout recommandé: 9004090000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 4 mm² Embout: Longueur de dénudage: nominal: 20 mm Embout recommandé: 9019210000 Longueur de dénudage: nominal: 18 mm Embout recommandé: 9004110000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 6 mm² Embout: Longueur de dénudage: nominal: 20 mm Embout recommandé: 0565700000 Longueur de dénudage: nominal: 18 mm Embout recommandé: 9004130000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 10 mm² Embout: Longueur de dénudage: nominal: 21 mm Embout recommandé: 0565800000 Longueur de dénudage: nominal: 18 mm Embout recommandé: 0379300000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 16 mm² Embout: Longueur de dénudage: nominal: 21 mm Embout recommandé: 0566000000 Longueur de dénudage: nominal: 18 mm Embout recommandé: 0375200000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 1,5 mm² Embout: Longueur de dénudage: nominal: 20 mm Embout recommandé: 0565600000 Longueur de dénudage: nominal: 18 mm Embout recommandé: 9004070000
Texte de réference	Choisissez la longueur des embouts en fonction du produit et de la tension nominale. Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)

Données nominales selon CEI

testé selon la norme	IEC 60947-7-4
Courant nominal, nombre de pôles min. (Tu = 20 °C)	101 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)	101 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)	101 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)	95 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2	1 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2	690 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3	630 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2	6 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2	6 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3	6 kV

Données nominales selon CSA

Tension nominale (groupe d'utilisation B / CSA)	300 V
Tension nominale (groupe d'utilisation C / CSA)	150 V
Tension nominale (groupe d'utilisation D / CSA)	600 V
Courant nominal (groupe d'utilisation B / CSA)	61 A
Courant nominal (groupe d'utilisation C / CSA)	61 A
Courant nominal (groupe d'utilisation D / CSA)	5 A
Section de raccordement de câble AWG, min.	AWG 18
Section de raccordement de câble AWG, max.	AWG 6

Données nominales selon UL 1059

Institut (cURus)	CURUS
Certificat Nº (cURus)	E60693
Tension nominale (groupe d'utilisation B / UL 1059)	300 V
Tension nominale (groupe d'utilisation C / UL 1059)	150 V
Tension nominale (groupe d'utilisation D / UL 1059)	600 V
Courant nominal (groupe d'utilisation B / UL 1059)	61 A
Courant nominal (groupe d'utilisation C / UL 1059)	61 A
Courant nominal (groupe d'utilisation D / UL 1059)	5 A
Section de raccordement de câble AWG, min.	AWG 18
Section de raccordement de câble AWG, max.	AWG 6
Référence aux valeurs approuvées	Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Emballage	Boîte
Longueur VPE	328 mm
Largeur VPE	127 mm
Hauteur VPE	50 mm

Contrôles de type

Test : durabilité des marquages	Norme: CEI 60947-1 section 8.2.4.5.1 / 06.07, IEC 60512-1-1:2002-02 Test: marque d'origine, identification du type, pas, longévité, Longueur de dénudage Évaluation: disponible
Test : section à fixer	Norme: CEI 60999-1 section 7 et 9.1 / 11.99, CEI 60947-1 section 8.2.4.5.1 / 03.11 Type de conducteur: Type de conducteur et section du conducteur: rigide 0,5 mm² Type de conducteur et section du conducteur: semi-rigide 0,5 mm² Type de conducteur et section du conducteur: rigide 16 mm² Type de conducteur et section du conducteur: semi-rigide 16 mm² Type de conducteur et section du conducteur: H07V-U16 Type de conducteur et section du conducteur: H07V-U6 Type de conducteur et section du conducteur: H07V-K16 Type de conducteur et section du conducteur: AWG 4 Évaluation: réussite
Test des dommages causés aux et au desserrage accidentel des conducteurs	Norme: CEI 60999-1 section 9.4 / 11.99 Exigence: 0,3 kg Type de conducteur: Type de conducteur et section du conducteur: AWG 20/1 Type de conducteur et section du conducteur: AWG 20/19 Type de conducteur et section du conducteur: H05V-U0.5 Type de conducteur et section du conducteur: H05V-K0.5 Évaluation: réussite Exigence: 2,9 kg Type de conducteur: Type de conducteur et section du conducteur: H07V-U16 Type de conducteur et section du conducteur: H07V-K16 Évaluation: réussite Exigence: 4,5 kg Type de conducteur: Type de conducteur et section du conducteur: AWG 4/7 Type de conducteur et section du conducteur: AWG 4/19 Évaluation: réussite
Test de décrochage	Norme: CEI 60999-1 section 9.5 / 11.99 Exigence: ≥20 N Type de conducteur: Type de conducteur et section du conducteur: AWG 20/1 Type de conducteur et section du conducteur: AWG 20/19 Type de conducteur et section du conducteur: H05V-U0.5 Type de conducteur et section du conducteur: H05V-K0.5 Évaluation: réussite Exigence: ≥100 N Type de conducteur: Type de conducteur et section du conducteur: H07V-U16 Type de conducteur et section du conducteur: H07V-K16 Évaluation: réussite Exigence: ≥ 135 N Type de conducteur: Type de conducteur et section du conducteur: AWG 4/7 Type de conducteur et section du conducteur: AWG 4/19 Évaluation: réussite

Note importante

Conformité IPC

Conformité : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.

Remarques

• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• La prise de test ne peut être utilisée que comme point de récupération du potentiel.
• Le bloc de jonction pour circuit imprimé à position unique peut être utilisé pour des tensions jusqu'à 1500 V (DC) et 1000 V (AC). La norme applicable au dispositif et les lignes d'air et de fuite appropriées requises doivent être respectées dans l'application
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Illustrations du produit

Titre d'illustration #96 05

Courbe de dérating

Téléchargements

Agrément/Certificat/Document de conformité	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Données techniques	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_42086)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1988690000)
Notification de modification produit	[20210909 Color Change of Actuator to LLF(S) and LUF(S) Family](https://mdcop.weidmueller.com/mediadelivery/asset/900_236822) [20210909 LLF(S) und LUF(S) Familie - Farbänderung des Betätigungselementes](https://mdcop.weidmueller.com/mediadelivery/asset/900_236823)
Documentation utilisateur	[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78411) [Assembly_instruction_Montageanleitung_LLF_LUF_EN_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_268108)
Catalogue	[Catalogues in PDF-format](LINK/Catalog.html)
Brochures	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132)

Classifications

ETIM 6.0	EC002643
ETIM 7.0	EC002643
ETIM 8.0	EC002643
ETIM 9.0	EC002643
ECLASS 9.0	27-44-04-01
ECLASS 9.1	27-44-04-01
ECLASS 10.0	27-44-04-01
ECLASS 11.0	27-46-01-01
ECLASS 12.0	27-46-01-01
ECLASS 13.0	27-46-01-01
ECLASS 14.0	27-46-01-01

Agréments

Agréments	![CURUS](/picture/CURUS.gif)
ROHS	Conforme
UL File Number Search	[Site Web UL](LINK/UL_search.html)
Certificat Nº (cURus)	E60693
