MPS APL 5/03 S F2 TN B B D D
MPS APL 5/03 S F2 TN B B D D
Dimensional drawing
MPS APL 5/03 S F2 TN B B D D
Courbe de dérating

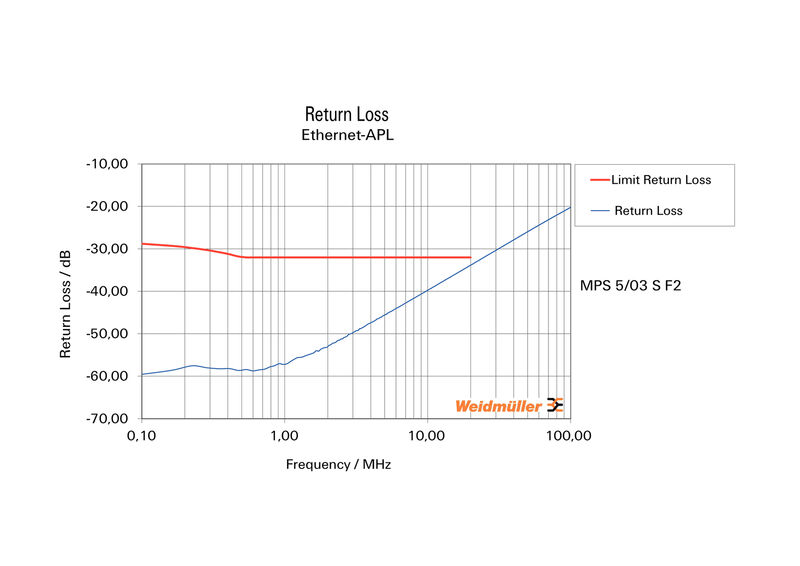

MPS APL 5/03 S F2 TN B B D D
MPS APL 5/03 S F2 TN B B D D
MPS APL 5/03 S F2 TN B B D D

MPS APL 5/03 S F2 TN B B D D

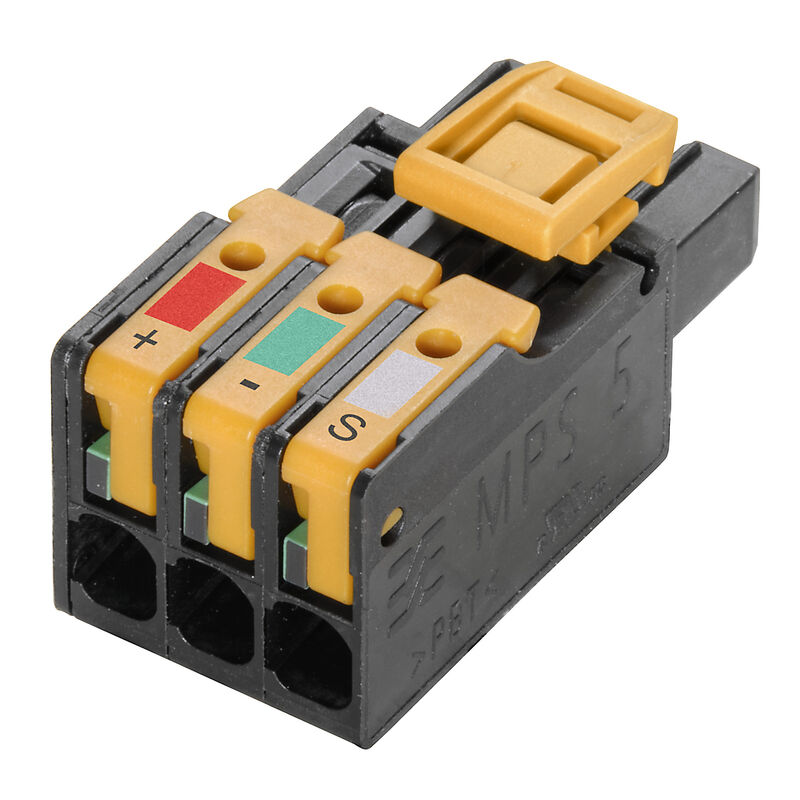

Connecteur pour circuit imprimé, Connecteur femelle, Pas en mm (P): 5.00 mm, Nombre de pôles: 3, 180°, Boîte

Référence produit 8000094097
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Pièces opposées 3 Autres produits de la même gamme 9
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques du système Propriétés électriques Données des matériaux Emballage Note importante Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur femelle, Pas en mm (P): 5.00 mm, Nombre de pôles: 3, 180°, Boîte
Référence
8000094097
Type
MPS APL 5/03 S F2 TN B B D D
GTIN (EAN)
4064675859758
Qté.
114  Pièce
Indices de produit
IEC: 400 V / 26.8 A / 0.5 - 4 mm²
UL: 300 V / 18.5 A / AWG 20 - AWG 12
Emballage
Boîte

Dimensions et poids

Profondeur
34  mm
Profondeur (pouces)
1,339  inch
Hauteur
17,5  mm
Hauteur (pouces)
0,689  inch
Largeur
15,8  mm
Largeur (pouces)
0,622  inch
Poids net
7,019  g

Températures

Température ambiante
-50 °C…125 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
No SVHC above 0.1 wt%

Caractéristiques du système

Angle de sortie
180°
Cycles d'enfichage
25
Degré de protection
IP20
Famille de produits
OMNIMATE 4.0
Fermeture latérale, propriété
fermé latéralement / bride centrale
Fermé latéralement
Force d'enfichage/pôle, max.
8,5  N
Force d'extraction/pôle, max.
8,5  N
Nombre de pôles
3
Pas en mm (P)
5  mm
Pas en pouces (P)
0,197  "
Type de raccordement
Raccordement installation

Propriétés électriques

Résistance de passage
≤5 mΩ

Données des matériaux

Matériau isolant
PBT GF
Couleur
noir
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
I
Indice de Poursuite Comparatif (CTI)
≥ 600
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Alliage de cuivre
Surface du contact
étamé
Température de stockage, min.
-25  °C
Température de stockage, max.
55  °C
Température de fonctionnement , min.
-50  °C
Température de fonctionnement , max.
100  °C

Emballage

Emballage
Boîte
Longueur VPE
351  mm
Largeur VPE
136  mm
Hauteur VPE
42  mm

Note importante

Conformité IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Remarques

• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Embouts nus selon DIN 46228/1
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 6.0
EC002638
ETIM 7.0
EC002638
ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 9.0
27-44-03-09
ECLASS 9.1
27-44-03-09
ECLASS 10.0
27-44-03-09
ECLASS 11.0
27-46-02-02
ECLASS 12.0
27-46-02-02
ECLASS 13.0
27-46-02-02
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
