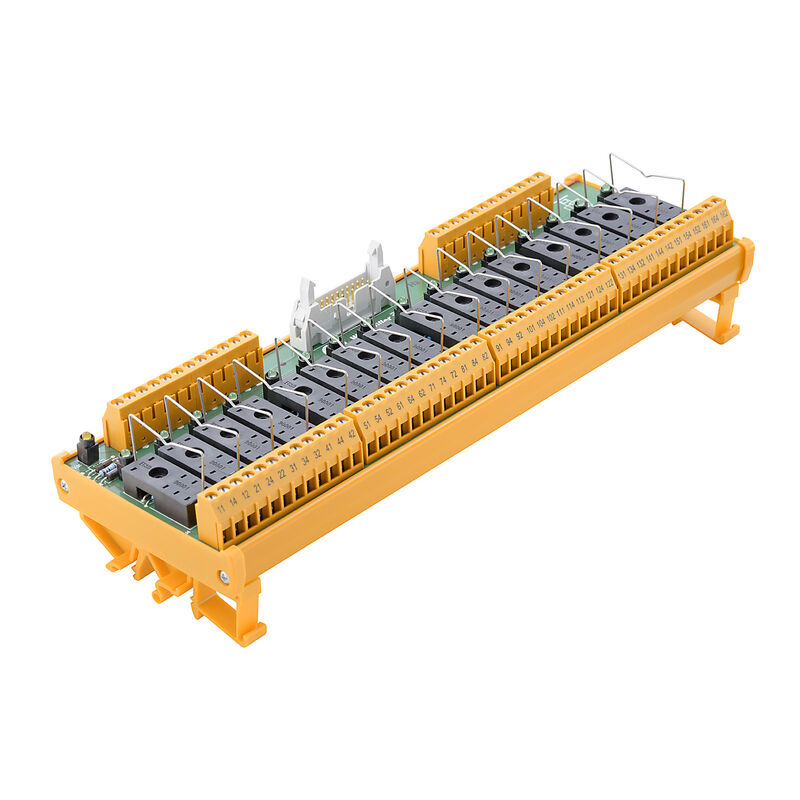

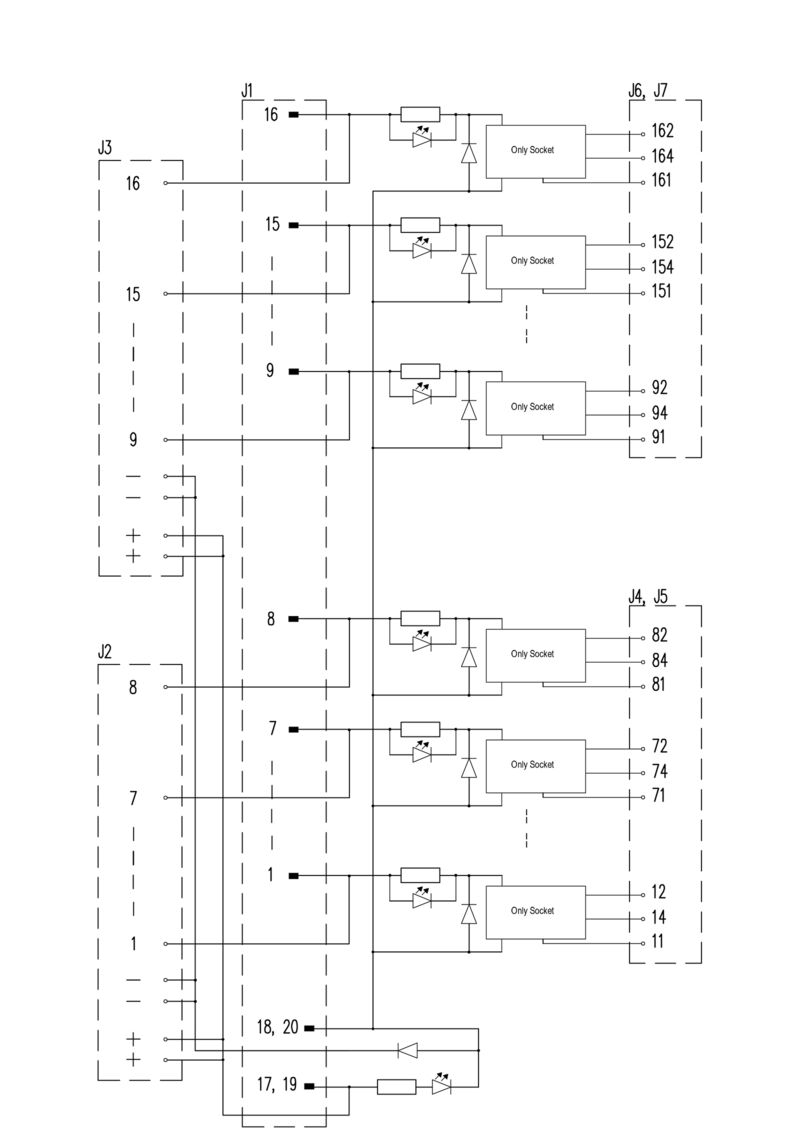

RSM-16 24V+ BASE S
RSM-16 24V+ BASE S

RSM-16 24V+ BASE S

Interface, RSM, Raccordement vissé

Référence produit 1448480000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 36
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques nominales UL Caractéristiques générales Données de raccordement Caractéristiques nominales Caractéristiques nominales entrée Caractéristiques nominales sortie Coordination de l'isolation (EN50178) Coordination de l'isolation (EN50178) Raccordement installation Raccordement alimentation Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (UR)
E141197

Informations générales de commande

Version
Interface, RSM, Raccordement vissé
Référence
1448480000
Type
RSM-16 24V+ BASE S
GTIN (EAN)
4050118252897
Qté.
1 Pièce
Statut de livraison
Supprimé

Dimensions et poids

Profondeur
51 mm
Profondeur (pouces)
2,008 inch
Hauteur
87 mm
Hauteur (pouces)
3,425 inch
Largeur
259 mm
Largeur (pouces)
10,197 inch
Poids net
437 g

Températures

Température de stockage
-40...60 °C
Température de fonctionnement
-25...50 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
71d9bdc4-a0b5-4af0-93bd-2ad4e523fb14

Caractéristiques nominales UL

Courant nominal IN
16,7 mA
Température de fonctionnement UL, max.
25 °C
Température de fonctionnement UL, min.
0 °C
Tension nominale DC UN (alimentation)
24 V
Courant nominal (alimentation)
1 A
Tension nominale DC UN (entrée)
24 V
Tension nominale AC UN (sortie)
250 V
Courant nominal Imax (sortie)
4,6 A

Caractéristiques générales

LED status display per relay
vert
Pojistka relé
Non
LED status of the supply voltage
Jaune
Fusible alimentation électrique
Non

Données de raccordement

Nombre de pôles (côté commande)
20 pôles mâle
Raccordement côté commande
LL 5,08 mm
Connecteur débrochable selon CEI60603-13 / DIN41651, 20 br.
Raccordement côté installation
LL 5.08 mm

Caractéristiques nominales

Durée de vie mécanique
3 x 107 manœuvres

Caractéristiques nominales entrée

Tension d'entrée
24 V DC ± 10%

Caractéristiques nominales sortie

Type de relais
RCL
Type de sortie
Potential-free contact
Materiál kontaktů
AgNi 90/10
Tensión nominal
≤ 250 V AC
Courant permanent AC maximal
6 A
Courant de contact minimum
0,1 A
Tension de contact minimum
5 V

Coordination de l'isolation (EN50178)

Degré de pollution
2
Contrôle de la tension d'impulsion
6 kV
Tension d'essai d'isolation AC
1,2 kV

Coordination de l'isolation (EN50178)

Номинальное входное напряжение
<50 V AC
Nominell utgångsspänning
250 V AC
Overvoltage category input/output
III
과전압 범주 출력/출력
II
Degré de pollution
2
Contrôle de la tension d'impulsion
6 kV
Insulation test voltage AC
1,2 kV
Distance entrée / sortie
≥ 5,5 mm

Raccordement installation

Couple de serrage, max.
0,6 Nm
Couple de serrage, min.
0,5 Nm
Flexible avec embout, max.
2,5 mm²
Flexible avec embout, min.
0,5 mm²
Flexible, min. H05(07) V-K
0,5 mm²
Hylsa med plastkrage max
2,5 mm²
Longueur de dénudage
6 mm
Plage de raccordement, max.
6 mm²
Plage de raccordement, min.
0,5 mm²
Rigide, max. H05(07) V-U
6 mm²
Rigide, min. H05(07) V-U
0,5 mm²
Section du conducteur max., AWG
AWG 12
Section du conducteur min., AWG
AWG 26
souple, max. H05(07) V-K
4 mm²
Type de la connexion
Raccordement vissé

Raccordement alimentation

Plage de raccordement, min.
0,13 mm²
Plage de raccordement, max.
6 mm²

Classifications

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
