Propriétés
| Version | Connecteur d'électrovanne, Connecteur droit - Connecteur EV |
| Référence | 1276450150 |

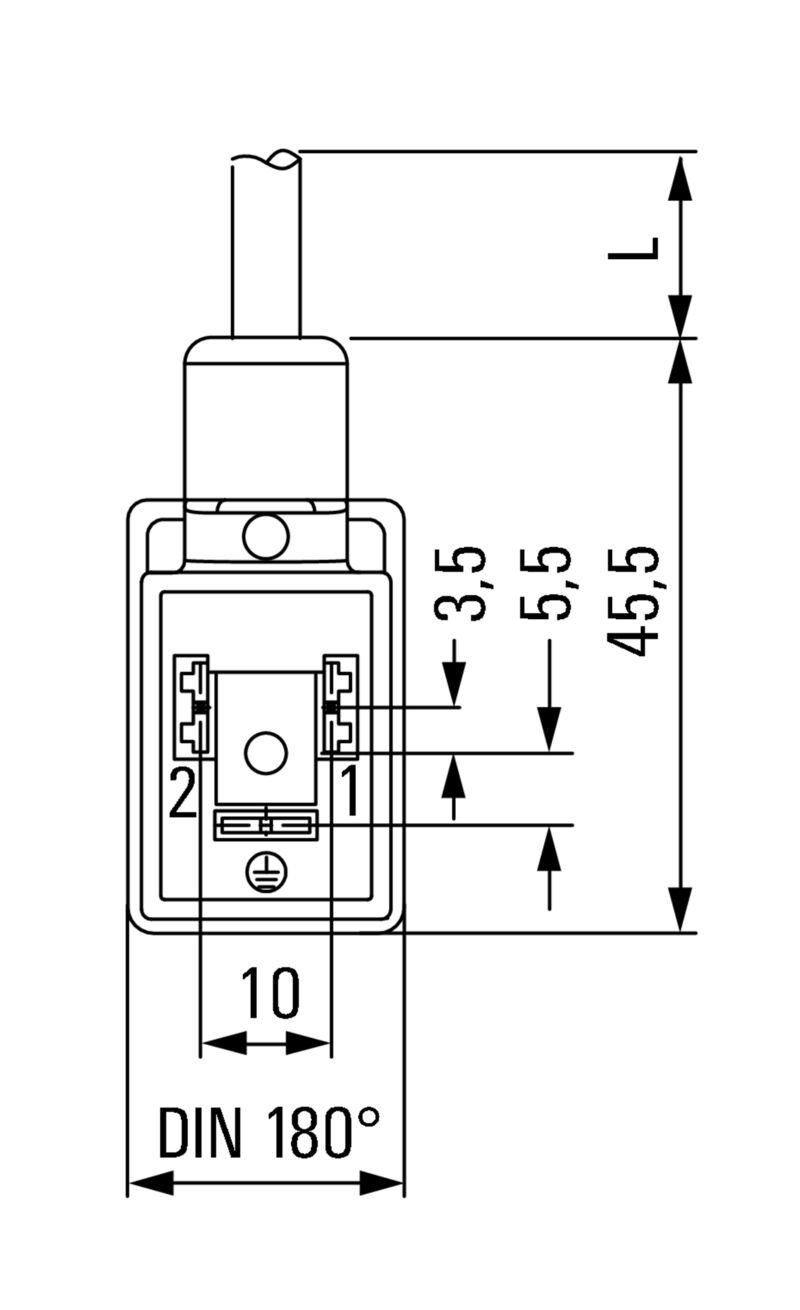

| Type | SAIL-VSBD180-M8G-3-1.5U |
| GTIN (EAN) | 4050118130393 |
| Qté. | 1 Pièce |
| Poids net | 74 g |
| REACH SVHC | Lead 7439-92-1 |
| Statut de conformité RoHS | Conforme |
| Accélération | 5 m/s² |
| Blindé | Non |
| Codage couleur |
brun
bleu Vert/jaune |
| Couleur de la gaine | noir |
| Cycles de courbure | 2 Mio |
| Diamètre extérieur | 4.6 mm ± 0.2 mm |
| Halogène | Non |
| Isolation | PP |
| Longueur du câble | 1,5 m |
| Matériau de la gaine | PUR |
| Nombre de pôles | 3 |
| Plage de température, en mouvement | -25...80 °C |
| Plage de température, fixe | -50...80 °C |
| Rayon de courbure, min., fixe | 5 x diamètre du câble |
| Rayon de courbure, mobile | 10 x diamètre du câble |
| Résistance de soudage | Non |
| Résistance à la torsion | 0 °/m |
| Section du conducteur | 0,5 mm² |
| Tropicalisé (résistant aux perles de soudure) | Non |
| Utilisation sur chaîne porte-câbles | Oui |
| Vitesse | 200 m/s |
| Codage |
Forme boîtier B DIN (10 mm)
M8 = aucun |
| Couple de serrage |
Vis de fixation M3 : 0,4 Nm
M8 : 0,5 - 0,6 Nm |
| Courant nominal | 4 A |
| Degré de protection |
IP67
Vissé |
| LED | Oui |
| Plage de températures du coffret | -25...+80 °C |
| Protection par coupe-circuits | Diode d'écrêtage |
| Surface du contact | étamé |
| Tension nominale | 24 V |
| Version | Connecteur droit - Connecteur EV |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_174685) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1276450150) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-12 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-12 |
| ECLASS 11.0 | 27-06-03-12 |
| ECLASS 12.0 | 27-06-03-12 |
| ECLASS 13.0 | 27-06-03-12 |
| ECLASS 14.0 | 27-06-03-12 |
| Agréments |   |
| ROHS | Conforme |
